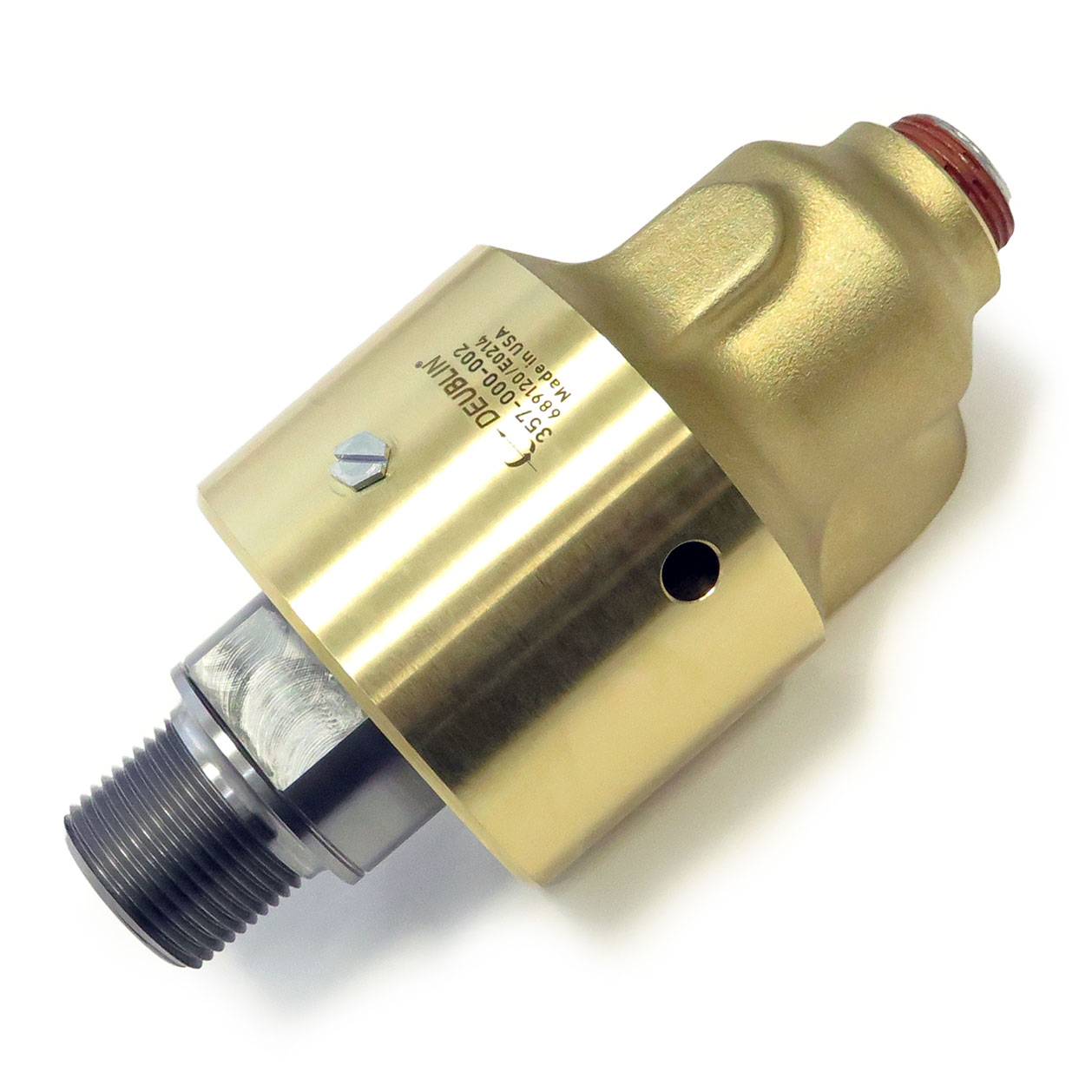

357-000-002
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Polegadas
Métricas
Dimensões
A
1"-11.5 NPT RH
B
1"-11.5 NPT
C
82.55 mm
C
3.25"
D1
173 mm
D1
6.811"
E
49 mm
E
1.929"
F
1.126"
F
28.6 mm
G
25 mm
G
0.984"
H
1.5"
H
38.1 mm
J
4.606"
J
117 mm
K
3/4"-14 NPT
P
Non-Threaded
Condições de Funcionamento
Fluido
Água, Vapor, Óleo quente
Ligações do rotor
1"-11.5 NPT RH
Ligações de alimentação
1"-11.5 NPT
Óleo quente
Max. Caudal
28.5 GPM
Óleo quente
Max. Caudal
107.7 l/min
Óleo quente
Max. Pressão
100 psi
Óleo quente
Max. Pressão
6.9 bar
Óleo quente
Max. Temperatura
250 °F
Óleo quente
Max. Temperatura
121 °C
Vapor
Max. Caudal
118.6 GPM
Vapor
Max. Caudal
448.9 l/min
Vapor
Max. Pressão
15 psi
Vapor
Max. Pressão
1 bar
Vapor
Max. Temperatura
250 °F
Vapor
Max. Temperatura
121 °C
Água
Max. Caudal
28.5 GPM
Água
Max. Caudal
107.7 l/min
Água
Max. Pressão
750 psi
Água
Max. Pressão
51.7 bar
Água
Max. Temperatura
250 °F
Água
Max. Temperatura
121 °C
