Deublin Part Number | Supply Connection | Rotor Connection | Overall Length | Housing Diameter | Maximum Pressure and Media | Maximum Speed | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
|
BC-54100-12-20 | 3/4"-14 PT RH | 86 mm | 3.386" |
6.9 bar Hot Oil |
100 PSI Hot Oil |
400 RPM | |||||
|
BC-54100-24-21 | 1-1/2"-11.5 NPT | 1-1/2"-11.5 NPT LH | 229.362 mm | 9.03" | 120.65 mm | 4.75" |
17.2 bar Steam |
250 PSI Steam |
400 RPM | ||
|
BC-54100-12-21 | 3/4"-14 NPT | 3/4"-14 NPT LH | 86 mm | 3.386" |
6.9 bar Hot Oil |
100 PSI Hot Oil |
400 RPM | ||||
|
BC-54100-16-21 | 1"-11.5 NPT LH | ||||||||||
|
1153-003-120 | M12x1.25 LH, 12.994 mm pilot | M12x1.25 LH, 0.512" pilot | 54 mm | 2.126" |
10 bar Air 140 bar Coolant |
150 PSI Air 2030 PSI Coolant |
40000 RPM | ||||
|
1154-003-107 | 0.786" | 19.96 mm | M12x1.25 LH, 12.993 mm pilot | M12x1.25 LH, 0.512" pilot | 38.5 mm | 1.516" |
10 bar Air 140 bar Coolant 10 bar MQL |
150 PSI Air 2030 PSI Coolant 150 PSI MQL |
50000 RPM | ||
|
1154-005-140 | M12x1.25 LH, 12.994 mm pilot | M12x1.25 LH, 0.512" pilot | 30.95 mm | 1.219" |
10 bar Air 140 bar Coolant 10 bar MQL |
150 PSI Air 2030 PSI Coolant 150 PSI MQL |
50000 RPM | ||||
|
1154-003-327 | 0.786" | 19.96 mm | M12x1.25 LH, 14 mm pilot | M12x1.25 LH, 0.551" pilot | 56-62 mm | 2.20-2.44" | 38.5 mm | 1.516" |
10 bar Air 140 bar Coolant 10 bar MQL |
150 PSI Air 2030 PSI Coolant 150 PSI MQL |
50000 RPM |
|

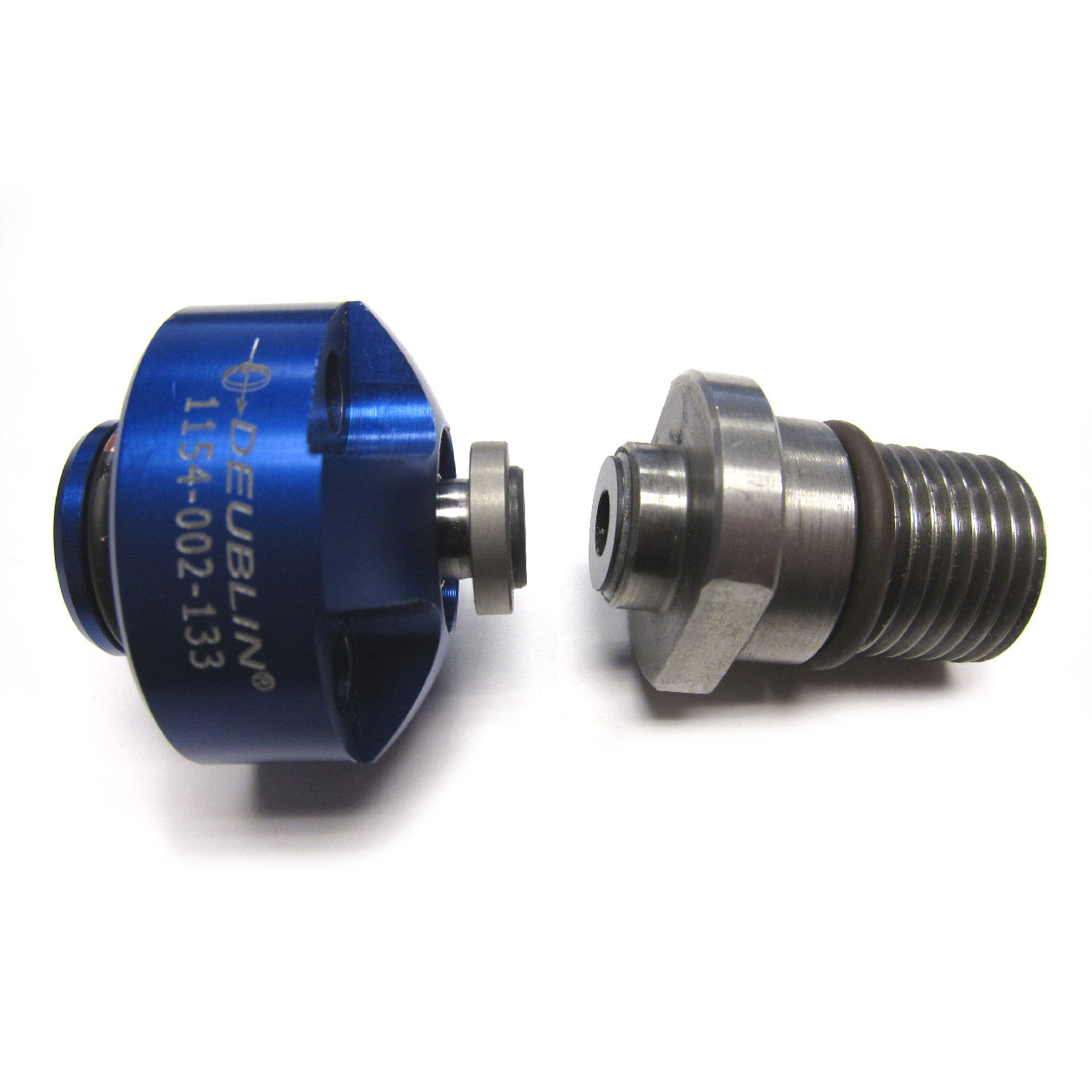

1154-002-133 | 0.644" | 16.368 mm | M16x1.5 LH, 18.006 mm pilot | M16x1.5 LH, 0.709" pilot | 31 mm | 1.22" |
10 bar Air 140 bar Coolant 10 bar MQL |
150 PSI Air 2030 PSI Coolant 150 PSI MQL |
50000 RPM | ||
|
1154-002-140 | M12x1.25 LH, 13 mm pilot | M12x1.25 LH, 0.512" pilot | |||||||||
|
1154-003-163 | M16x1.5 LH, 17.993 mm pilot | M16x1.5 LH, 0.708" pilot | 38.5 mm | 1.516" |
10 bar Air 140 bar Coolant 10 bar MQL |
150 PSI Air 2030 PSI Coolant 150 PSI MQL |
50000 RPM | ||||
|
21-001-122 | G 3/4"-14 RH | ||||||||||
|
21-001-109 | 1"-14 UNS RH | 70 mm | 2.756" |
10 bar Air 207 bar Hydraulic Oil -0.95 bar Vacuum |
150 PSI Air 3000 PSI Hydraulic Oil -13.75 PSI Vacuum |
250 RPM | |||||
|
21-040-101 | 3/4"-14 NPT | 3/4"-14 NPT RH | 119 mm | 4.685" | |||||||
|
1102-070-166 | 35 mm Flange, 30.026 mm pilot | 1.378" Flange, 1.182" pilot | 41 mm | 1.614" |
10 bar Air 69 bar Hydraulic Oil -0.95 bar Vacuum |
150 PSI Air 1000 PSI Hydraulic Oil -13.75 PSI Vacuum |
3500 RPM | ||||
|
1102-025-001004 | 1/4"-18 NPT RH, 25.3 mm pilot | 1/4"-18 NPT RH, 0.996" pilot | 63.75 mm | 2.51" |
10 bar Air 69 bar Hydraulic Oil -0.95 bar Vacuum |
150 PSI Air 1000 PSI Hydraulic Oil -13.75 PSI Vacuum |
3500 RPM | ||||
|
1102-208-210 | 5/8"-18 UNF RH | 41 mm | 1.614" |
10 bar Air 69 bar Hydraulic Oil -0.95 bar Vacuum |
150 PSI Air 1000 PSI Hydraulic Oil -13.75 PSI Vacuum |
1500 RPM | |||||
|
1102-227-001 | 1/4"-18 NPT RH, 27.9 mm pilot | 1/4"-18 NPT RH, 1.098" pilot | 46 mm | 1.811" |
10 bar Air 69 bar Hydraulic Oil -0.95 bar Vacuum |
150 PSI Air 1000 PSI Hydraulic Oil -13.75 PSI Vacuum |
3500 RPM | ||||
|
1102-025-103 | G 1/4"-19 RH | 41.07 mm | 1.617" |
10 bar Air 69 bar Hydraulic Oil -0.95 bar Vacuum |
150 PSI Air 1000 PSI Hydraulic Oil -13.75 PSI Vacuum |
3500 RPM | |||||
|
1102-070-078 | 5/8"-18 UNF RH | 41.3 mm | 1.626" |
10 bar Air 69 bar Hydraulic Oil -0.95 bar Vacuum |
150 PSI Air 1000 PSI Hydraulic Oil -13.75 PSI Vacuum |
3500 RPM |
