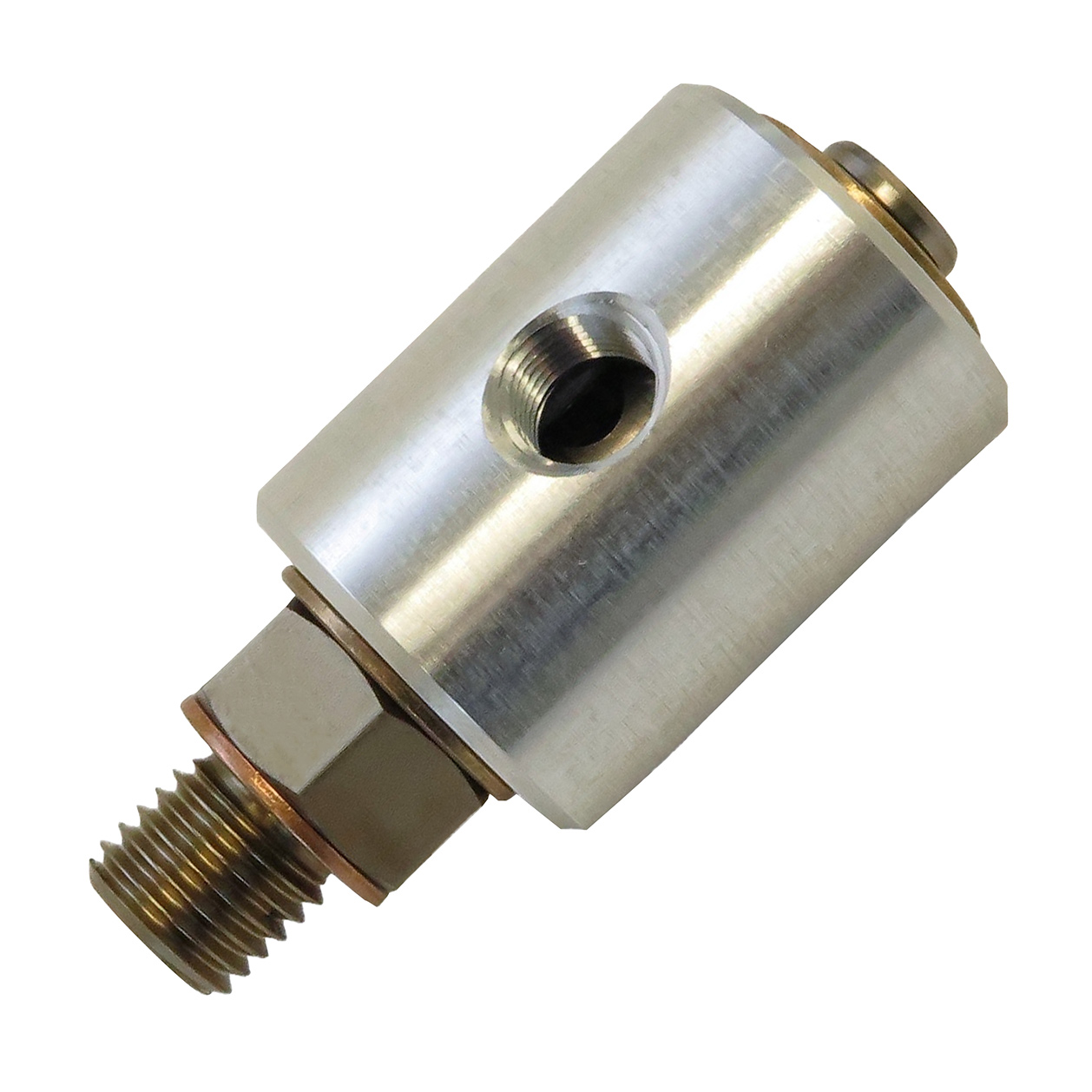

17-025-046
- Projeto de fluxo único e baixa velocidade para aplicações em ar comprimido, óleo hidráulico e fluido de freio
- União rotativa auto suportada
- Carcaça em alumínio e rotor em aço niquelado
- Mancais especiais
Polegadas
Métricas
Dimensões
A
M16x2 RH
B
1/4"-18 NPT
C
1.496"
C
38 mm
D1
63.3 mm
D1
2.492"
E
29 mm
E
1.142"
F
0.63"
F
16 mm
G
0.315"
G
8 mm
H
22 mm
H
0.866"
J
1.535"
J
39 mm
Condições de Funcionamento
Fluido
Vácuo, Óleo hidráulico, Ar
Ligações do rotor
M16x2 RH
Ligações de alimentação
1/4"-18 NPT
Ar
Max. Caudal
40 CFM
Ar
Max. Caudal
1132 l/min
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
121 °C
Ar
Max. Temperatura
250 °F
Óleo hidráulico
Max. Pressão
207 bar
Óleo hidráulico
Max. Pressão
3000 psi
Óleo hidráulico
Max. Temperatura
121 °C
Óleo hidráulico
Max. Temperatura
250 °F
Vácuo
Max. Pressão
-0.95 bar
Vácuo
Max. Pressão
-13.75 psi
Vácuo
Max. Temperatura
121 °C
Vácuo
Max. Temperatura
250 °F
