Union, M10x1 RH, 11 mm pilot, 1/8" NPT
1005-057-045
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
M10x1 RHM10x1 RH
B
1/8"-27 NPT1/8"-27 NPT
C
28,372 mm1,117 "
D1
71 mm2,795 "
E
22 mm0,866 "
F
14 mm0,551 "
G
3,2 mm0,126 "
H
15 mm0,591 "
I
11 mm0,433 "
J
49 mm1,929 "
P
Non-ThreadedNon-Threaded
X
3 mm0,118 "

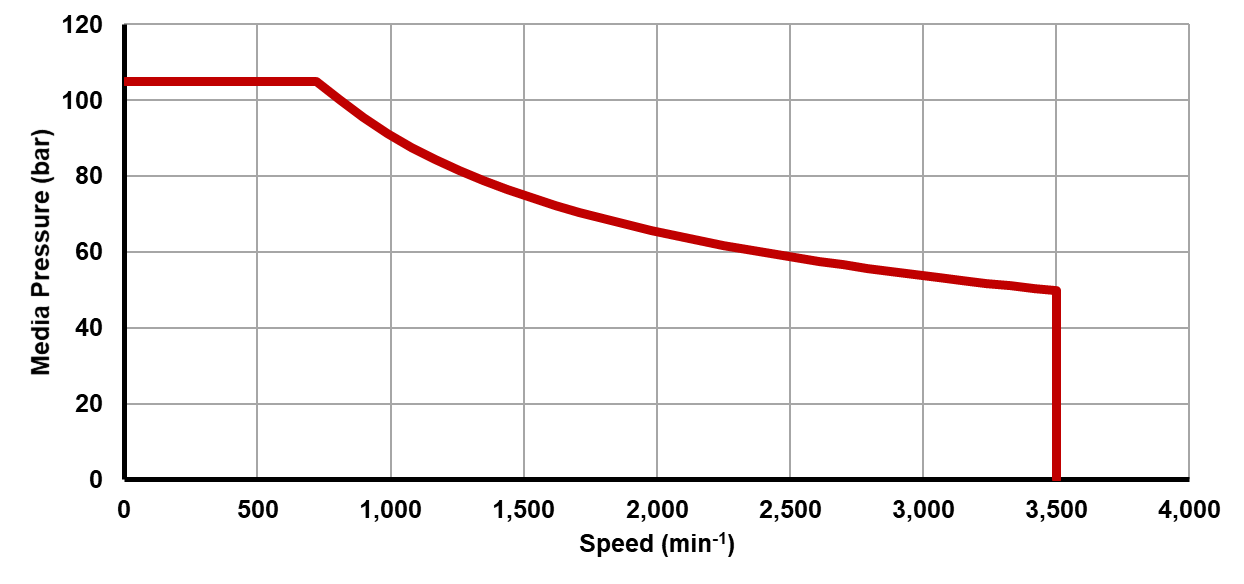

Condições de Funcionamento
Fluido
Graxa, Óleo hidráulicoGraxa, Óleo hidráulico
Conexão de rotor
M10x1 RH M10x1 RH
Conexão de mangueira
1/8"-27 NPT 1/8"-27 NPT
Graxa Max. Pressão
103,4 bar1500 psi
Graxa Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
6,7 l/min1,8 GPM
Óleo hidráulico Max. Pressão
103,4 bar1500 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1005-057-045
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1005,1102,1115, or 1205
