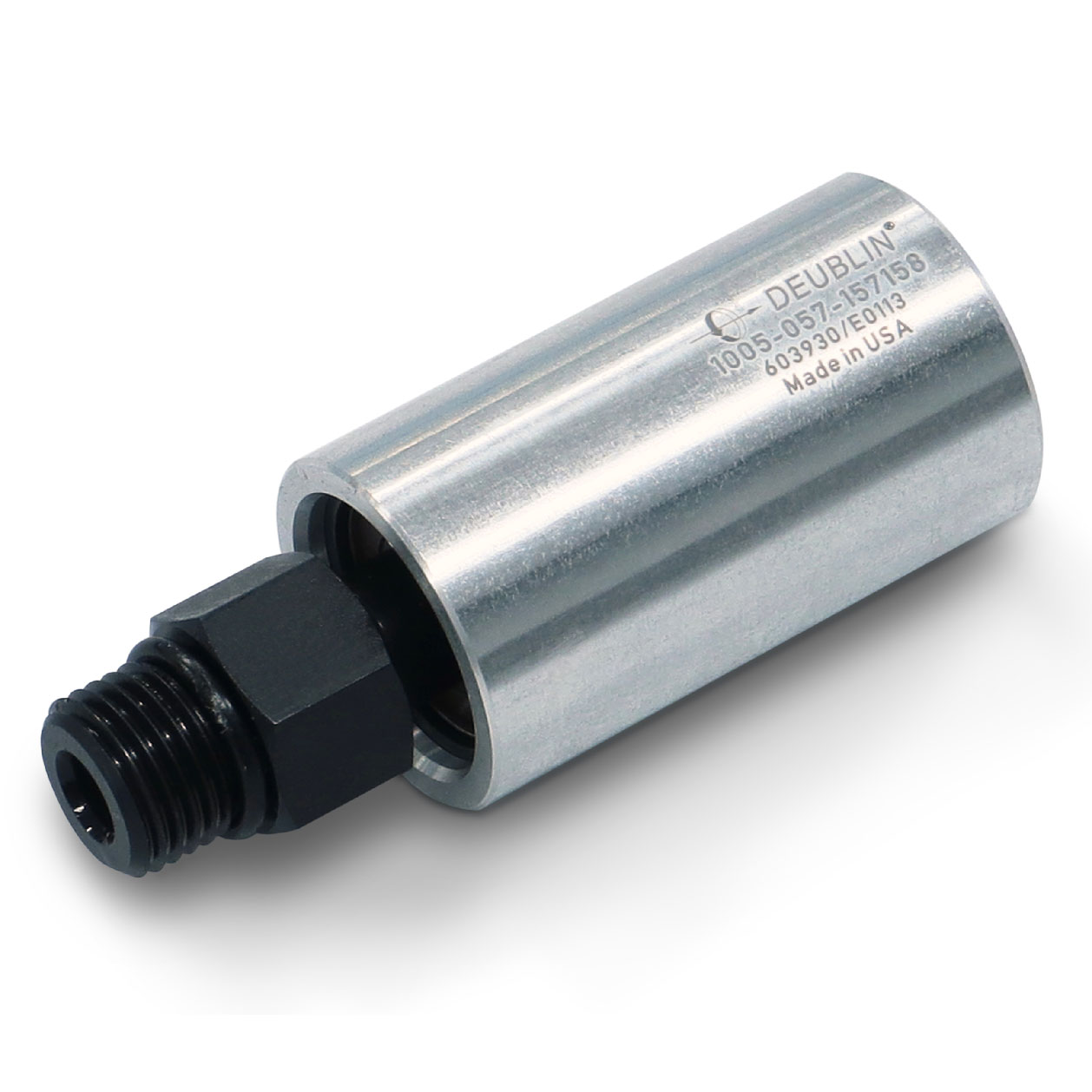

Union, 9/16" SAE RH, 1/8" NPT
1005-057-157158
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
9/16"-18 SAE RH9/16"-18 SAE RH
B
1/8"-27 NPT1/8"-27 NPT
C
28,372 mm1,117 "
D1
75 mm2,953 "
E
26 mm1,024 "
F
11,1 mm0,437 "
G
6,4 mm0,252 "
H
17,5 mm0,689 "
J
56 mm2,205 "
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Graxa, Óleo hidráulicoGraxa, Óleo hidráulico
Conexão de rotor
9/16"-18 SAE RH 9/16"-18 SAE RH
Conexão de mangueira
1/8"-27 NPT 1/8"-27 NPT
Graxa Max. Pressão
103,4 bar1500 psi
Graxa Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
6,7 l/min1,8 GPM
Óleo hidráulico Max. Pressão
103,4 bar1500 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
