Union, 5/8" UNF RH, 0.655" pilot, 1/8" NPT

1005-165-061

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

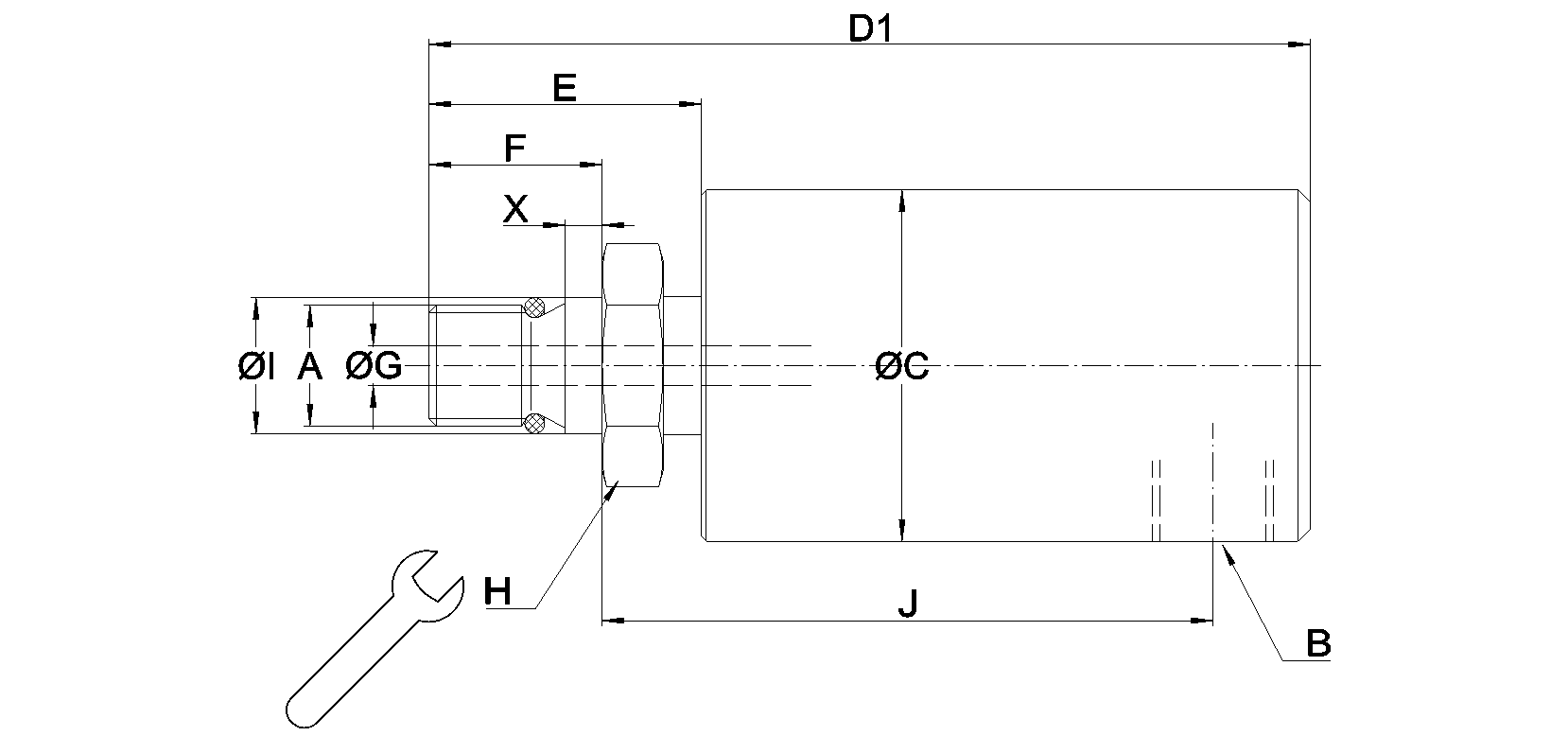

Dimensões

Selected dimensions for this product
A
5/8"-18 UNF RH
B
1/8"-27 NPT
C
28,372 mm
D1
81 mm
E
32 mm
F
19 mm
G
3,2 mm
H
22 mm
I
16,649 mm
J
54,5 mm
P
M5x0.8
X
5 mm

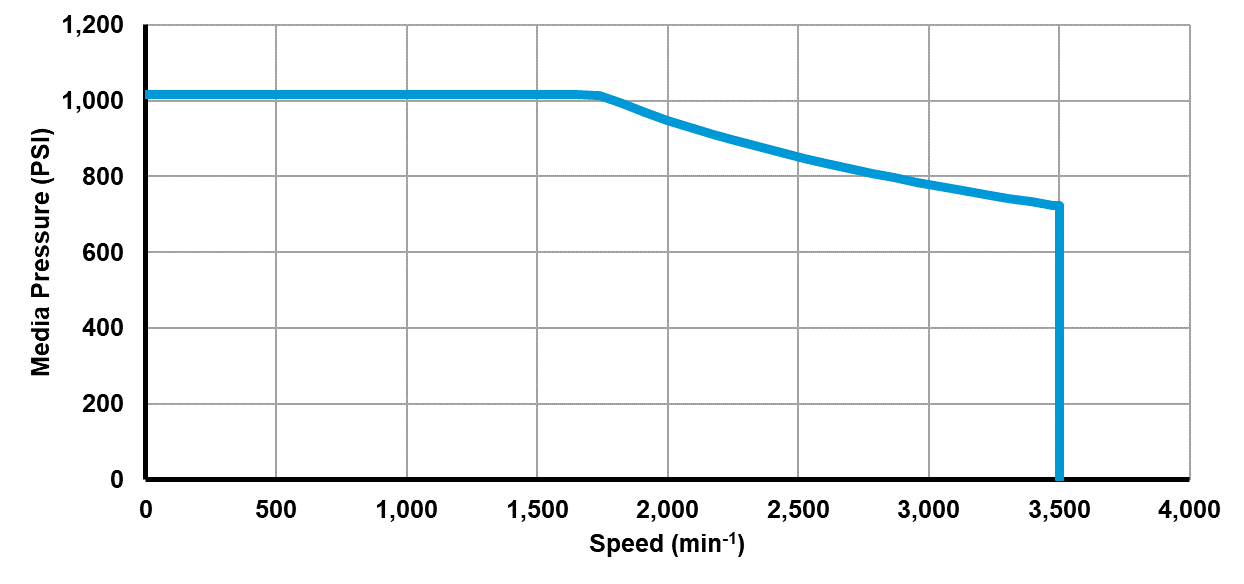

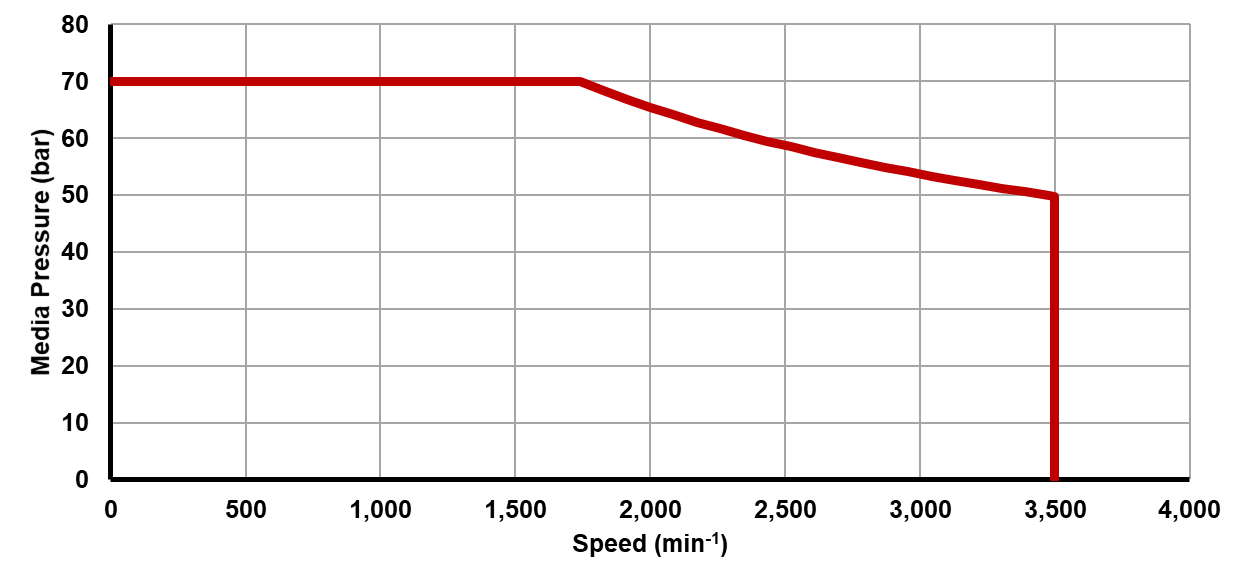

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
5/8"-18 UNF RH
Conexão de mangueira
1/8"-27 NPT
Ar Max. Caudal
283 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
283 l/min
Óleo hidráulico Max. Pressão
69 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Caudal
3,6 l/min
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1005-165-061
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1005,1102,1115, or 1205
