Union, 7/16" UNF RH, In-Shaft
1005-535-094
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Dimensões
A
7/16"-20 UNF RH7/16"-20 UNF RH
B
3,18 mm0,125 "
C
28,37 mm1,117 "
D1
76,5 mm3,012 "
E
29 mm1,142 "
F
14 mm0,551 "
G
3,2 mm0,126 "
H
17 mm0,669 "
J
62,5 mm2,461 "

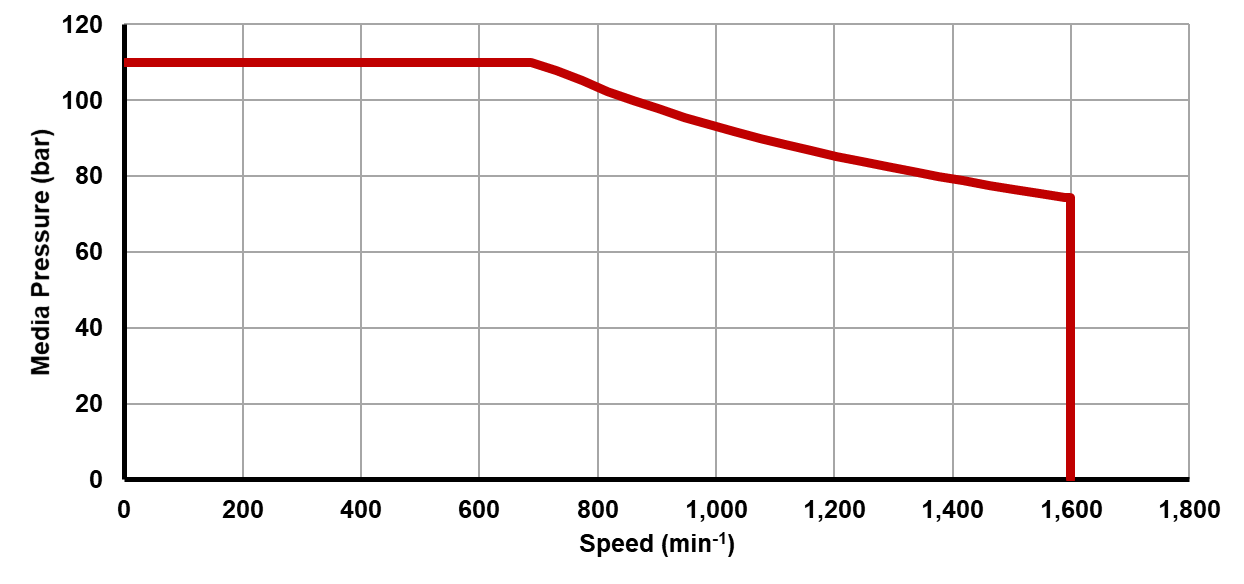

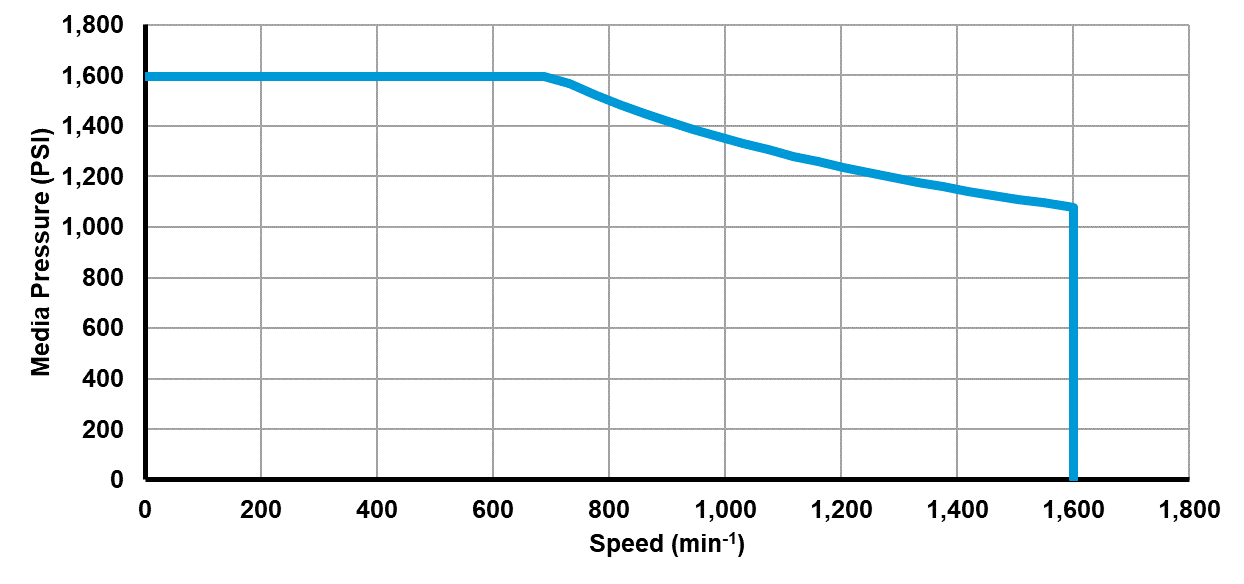

Condições de Funcionamento
Fluido
Óleo hidráulicoÓleo hidráulico
Conexão de rotor
7/16"-20 UNF RH 7/16"-20 UNF RH
Conexão de mangueira
3.18 mm0.125 "
Óleo hidráulico Max. Caudal
6,7 l/min1,8 GPM
Óleo hidráulico Max. Pressão
110 bar1600 psi
Óleo hidráulico Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1005-535-094
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1005,1102,1115, or 1205
