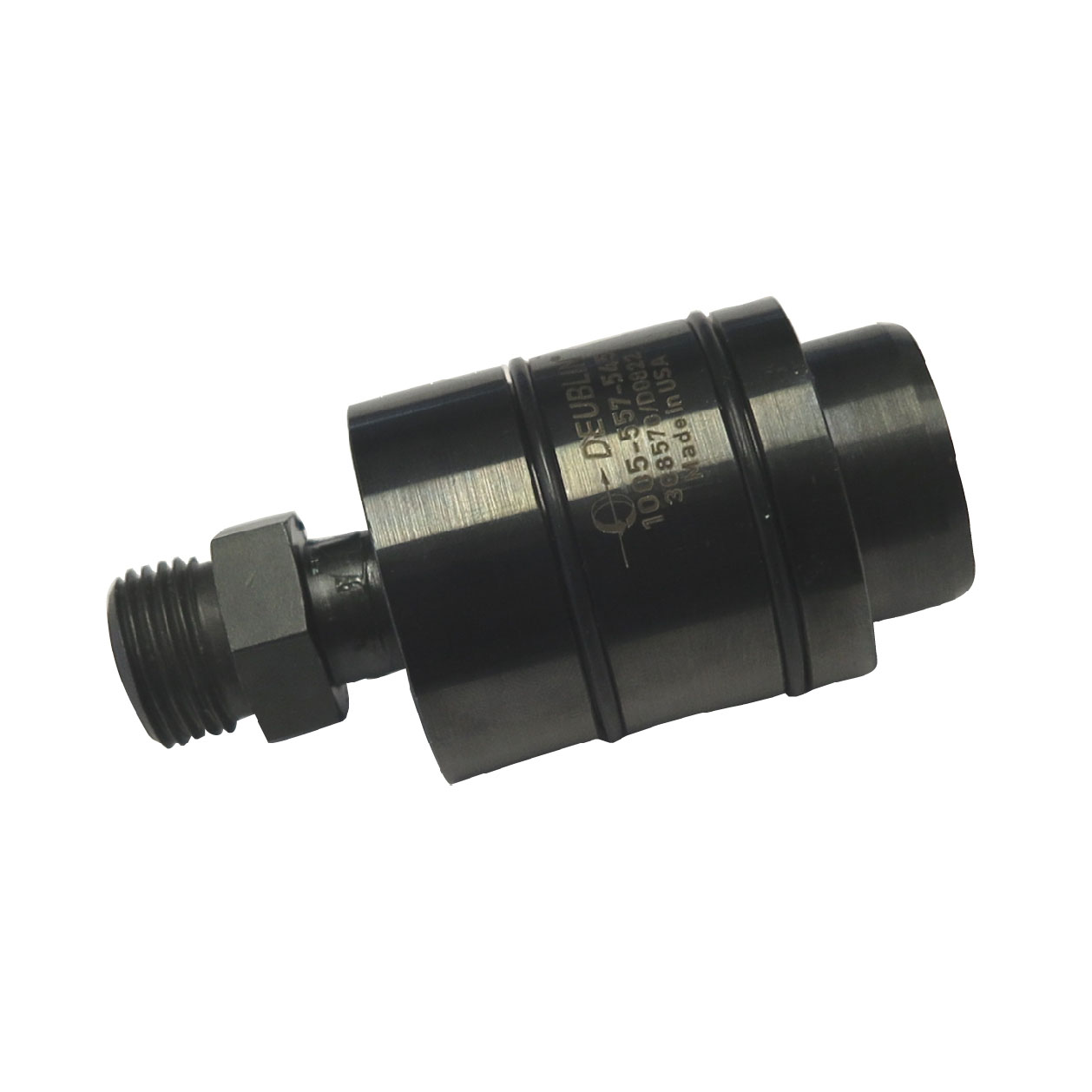

Union, 9/16" UNF RH, In-Shaft
1005-557-545
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida

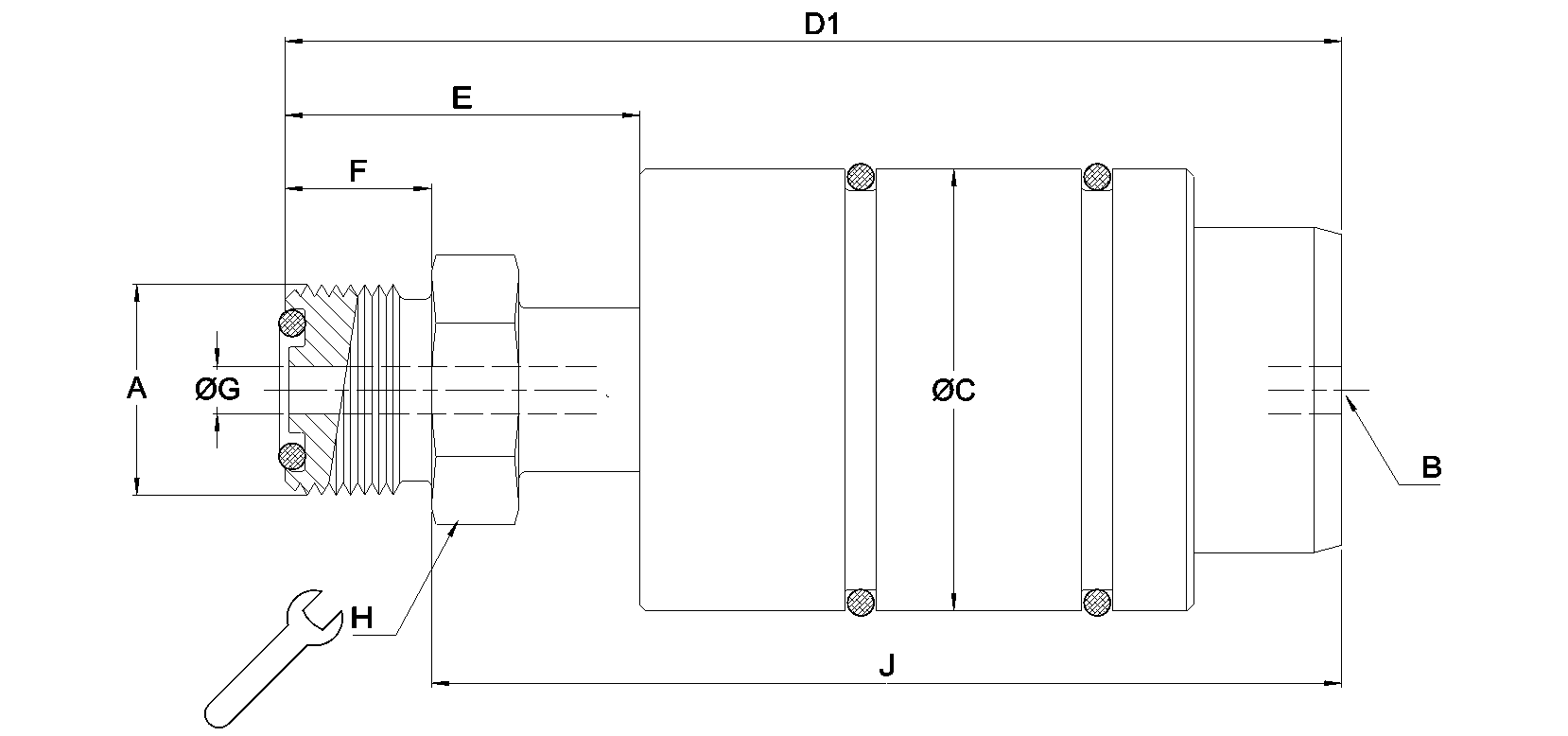

Dimensões
A
9/16"-18 UNF RH9/16"-18 UNF RH
B
3,18 mm0,125 "
C
30 mm1,181 "
D1
71,5 mm2,815 "
E
24 mm0,945 "
F
9,9 mm0,39 "
G
3,2 mm0,126 "
H
15 mm0,591 "
J
61,6 mm2,425 "

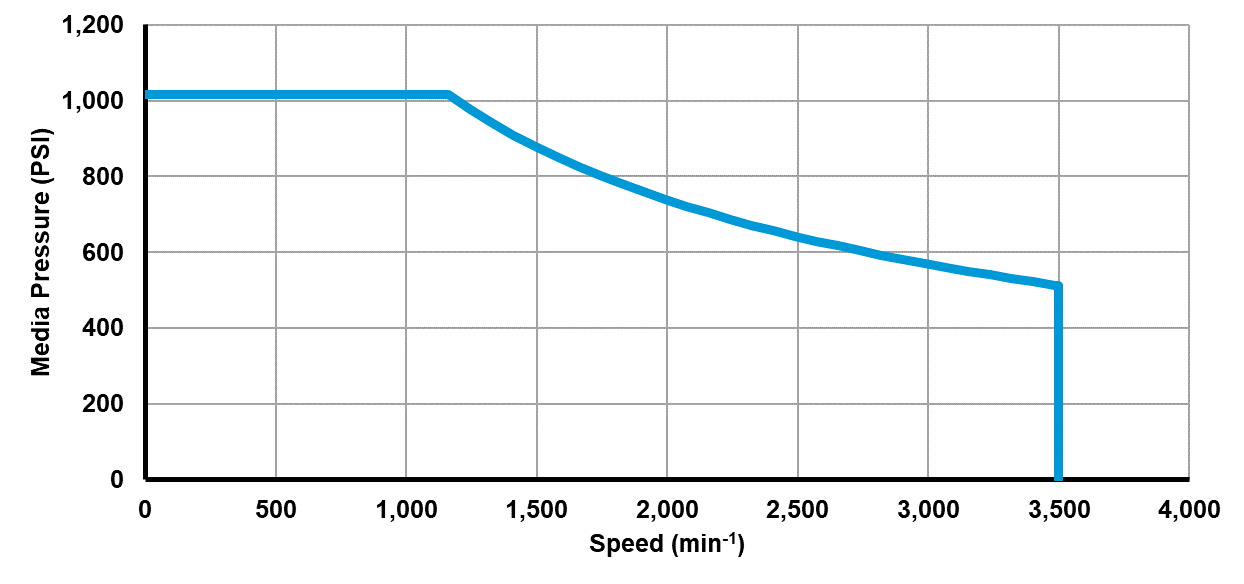

Condições de Funcionamento
Fluido
Óleo hidráulicoÓleo hidráulico
Conexão de rotor
9/16"-18 UNF RH 9/16"-18 UNF RH
Conexão de mangueira
3.18 mm0.125 "
Óleo hidráulico Max. Caudal
6,7 l/min1,8 GPM
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
