Union, 5/16" UNF RH, 1/8" NPT

1005-560-689

  • Passagem simples para fluido refrigerante de usinagem ou MQL
  • Selos fechados para linhas transfer e aplicações similares
  • O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
  • Suportado por mancais com rotor roscado para fácil instalação
  • Sistema labirinto e aberturas para proteger rolamentos de esferas
  • Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
  • Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão

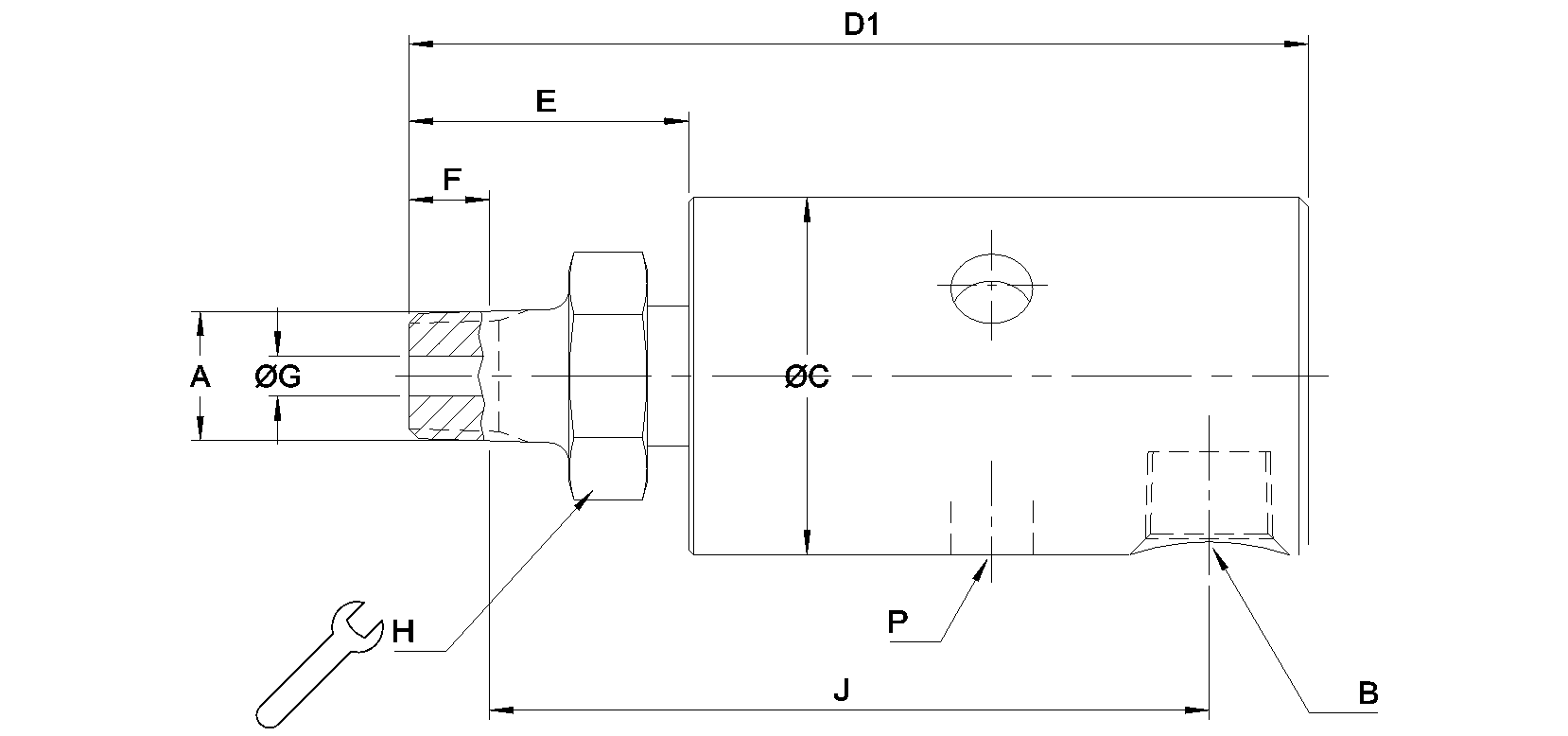

Dimensões

Selected dimensions for this product
A
5/16"-24 UNF RH
B
1/8"-27 NPT
C
28 mm
D1
70 mm
E
21 mm
F
9,5 mm
G
3,2 mm
H
17 mm
J
52 mm
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Fluido refrigerante de usinagem, Água
Conexão de rotor
5/16"-24 UNF RH
Conexão de mangueira
1/8"-27 NPT
Fluido refrigerante de usinagem Max. Caudal
6,7 l/min
Fluido refrigerante de usinagem Max. Pressão
69 bar
Fluido refrigerante de usinagem Max. Temperatura
121 °C
Água Max. Caudal
6,7 l/min
Água Max. Pressão
69 bar
Água Max. Temperatura
121 °C
