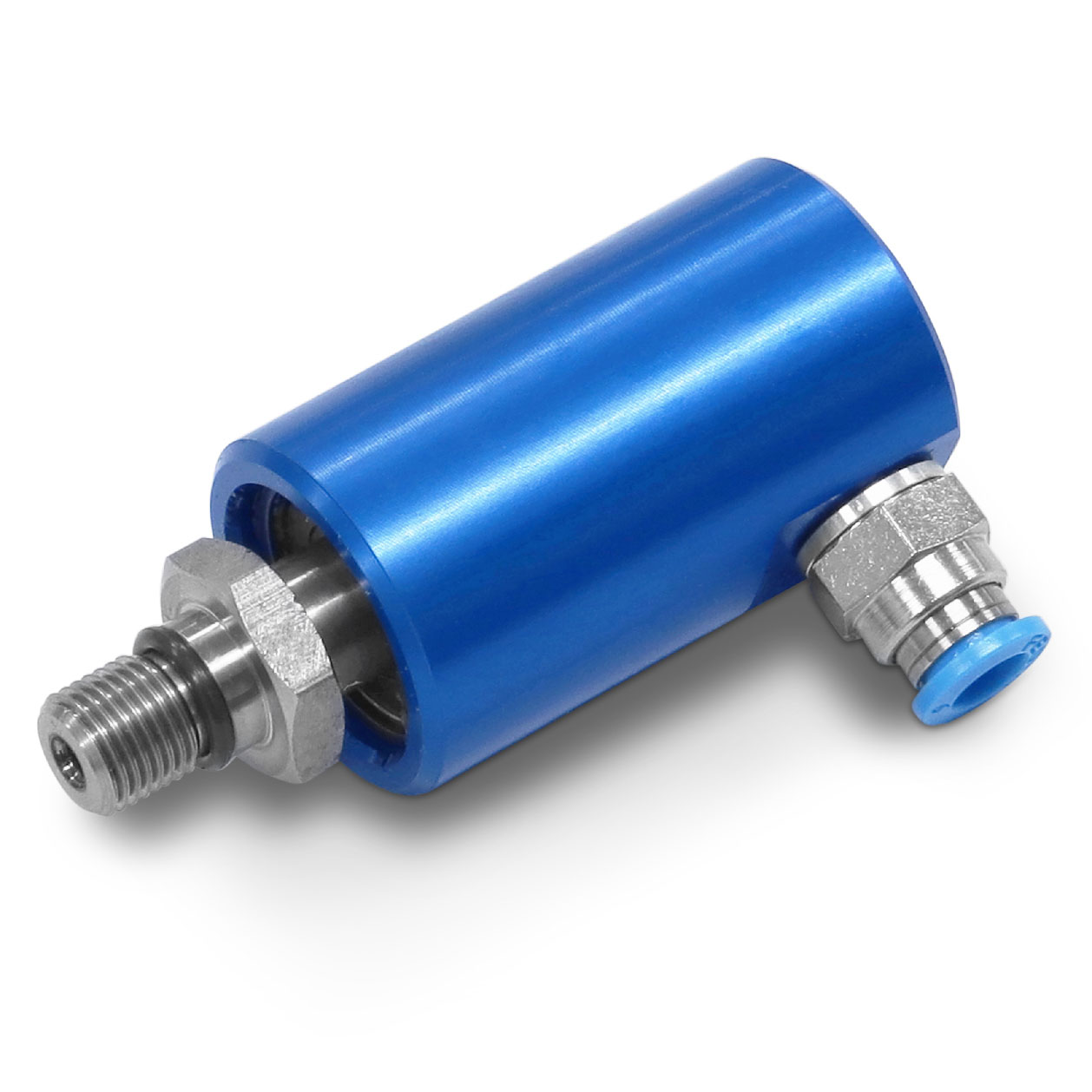

Union, M10x1 RH, 11 mm pilot, G 1/8"
1005-605-454
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Sistema labirinto e aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão

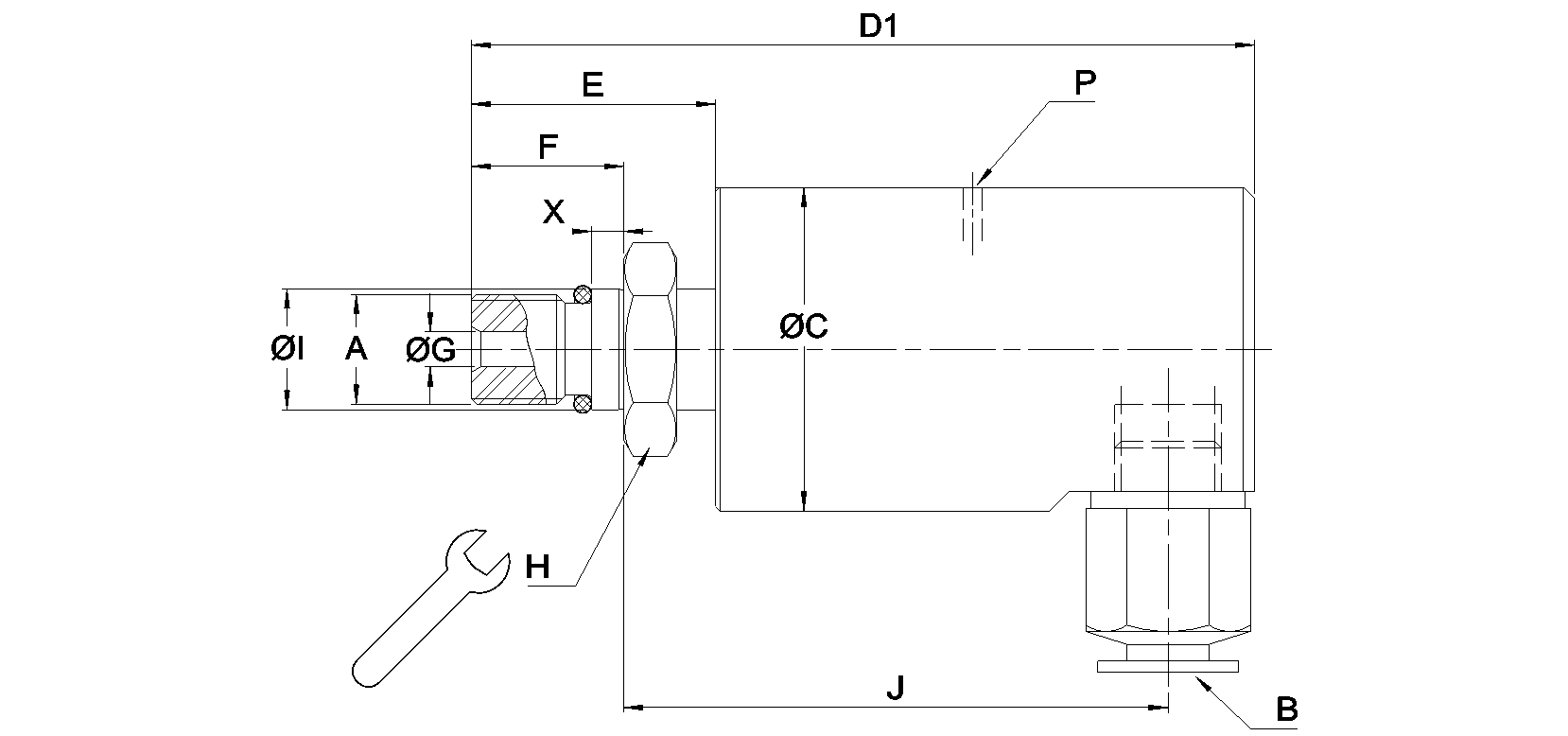

Dimensões
A
M10x1 RHM10x1 RH
B
G 1/8"-28G 1/8"-28
C
29,5 mm1,161 "
D1
71 mm2,795 "
E
22 mm0,866 "
F
14 mm0,551 "
G
3,2 mm0,126 "
H
17 mm0,669 "
I
11 mm0,433 "
J
50 mm1,969 "
P
Non-ThreadedNon-Threaded
X
3 mm0,118 "

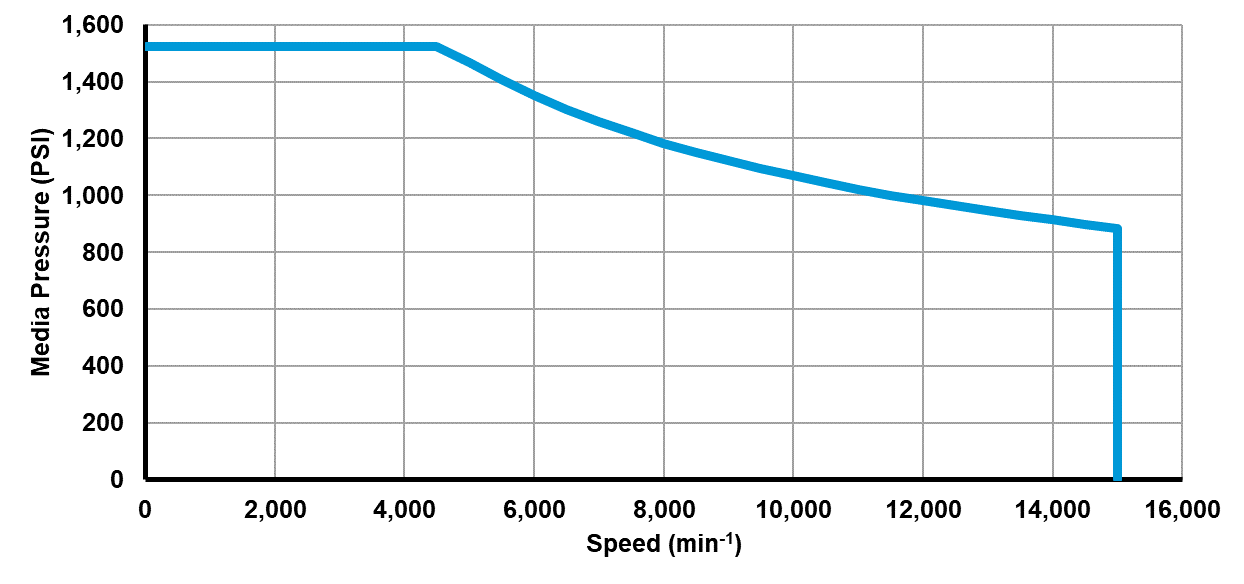

Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
M10x1 RH M10x1 RH
Conexão de mangueira
G 1/8"-28 G 1/8"-28
Ar Max. Caudal
283 l/min10 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
6,7 l/min1,8 GPM
Óleo hidráulico Max. Pressão
69 bar1000 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1005-605-454
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
