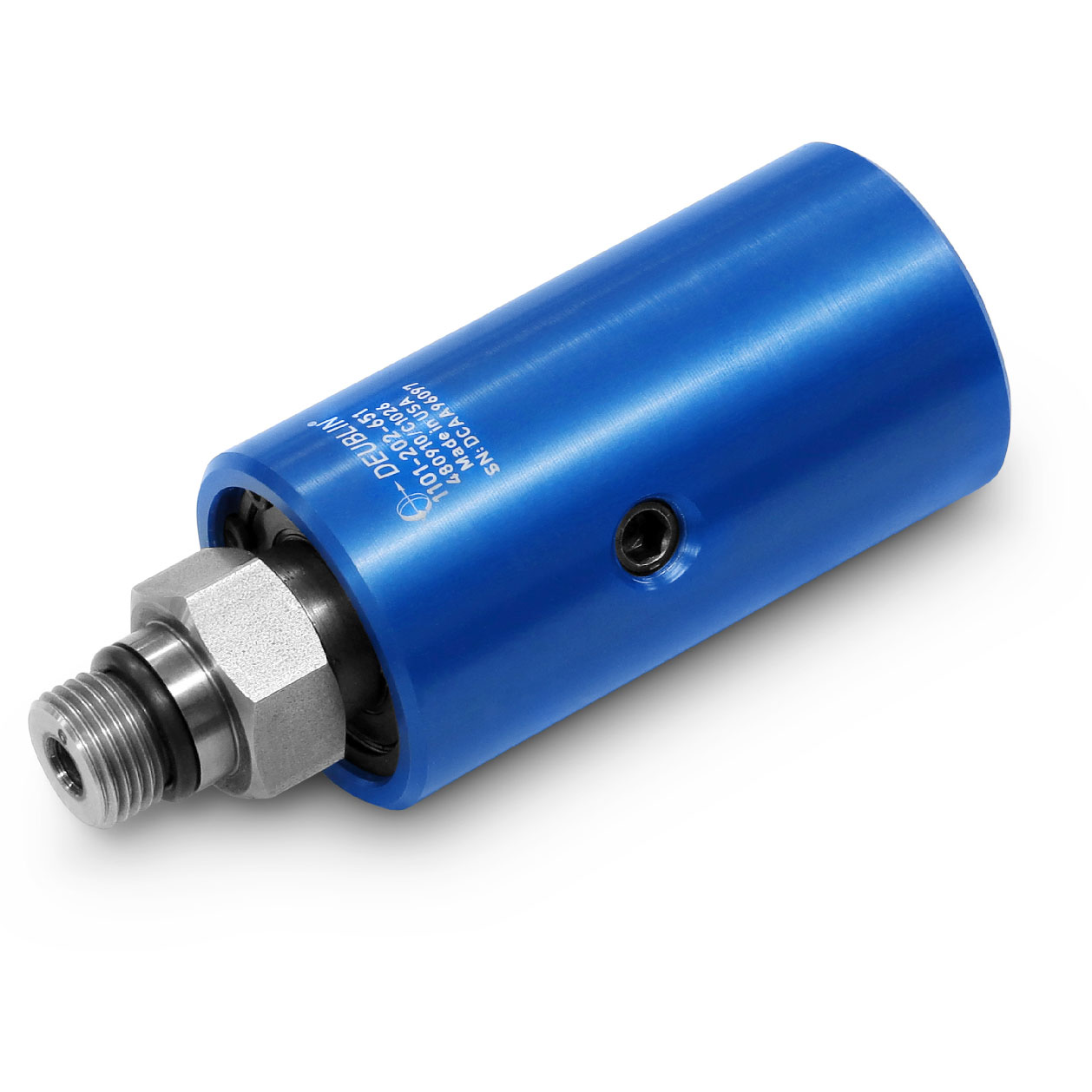

Union, M16x1.5 LH, 18 mm pilot, 3/8" PT
1101-202-651
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Componentes resistentes a corrosão em alumínio anodizado

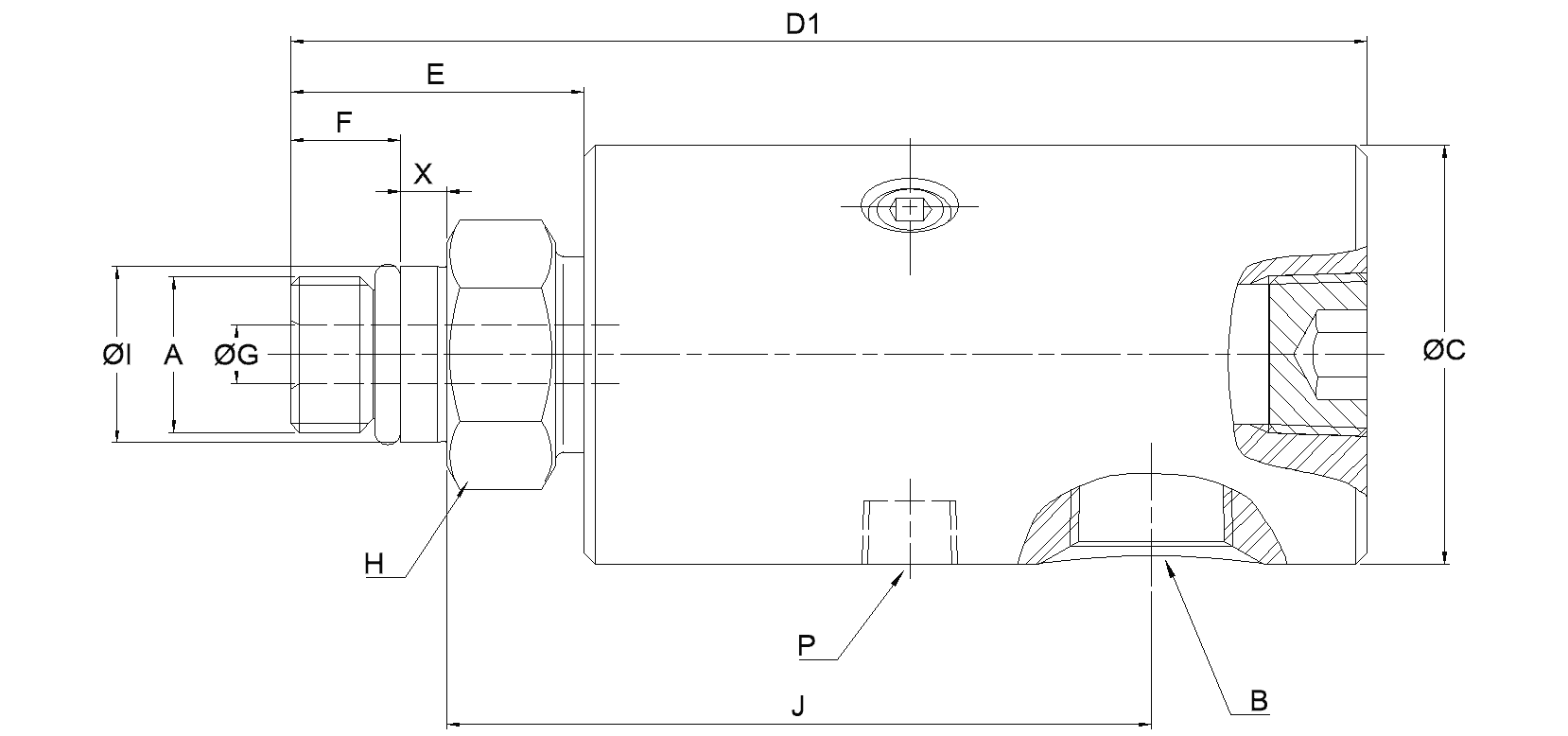

Dimensões
A
M16x1.5 LHM16x1.5 LH
B
3/8"-19 PT3/8"-19 PT
C
42,85 mm1,687 "
D1
110 mm4,331 "
E
29,9 mm1,177 "
F
15,9 mm0,626 "
G
6,4 mm0,252 "
H
24 mm0,945 "
I
17,99 mm0,708 "
J
72 mm2,835 "
K
3/8"-19 PT3/8"-19 PT
P
PT 1/8"-28PT 1/8"-28
X
4,7 mm0,185 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagemAr, Fluido refrigerante de usinagem
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
3/8"-19 PT 3/8"-19 PT
Ar Max. Caudal
674 l/min23,8 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
71 °C160 °F
Fluido refrigerante de usinagem Max. Caudal
20,1 l/min5,3 GPM
Fluido refrigerante de usinagem Max. Pressão
103,4 bar1500 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1101-202-651
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
