Union, 5/8" UNF RH, 0.655" pilot, 3/8" NPT
1101-235-239
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Componentes resistentes a corrosão em alumínio anodizado

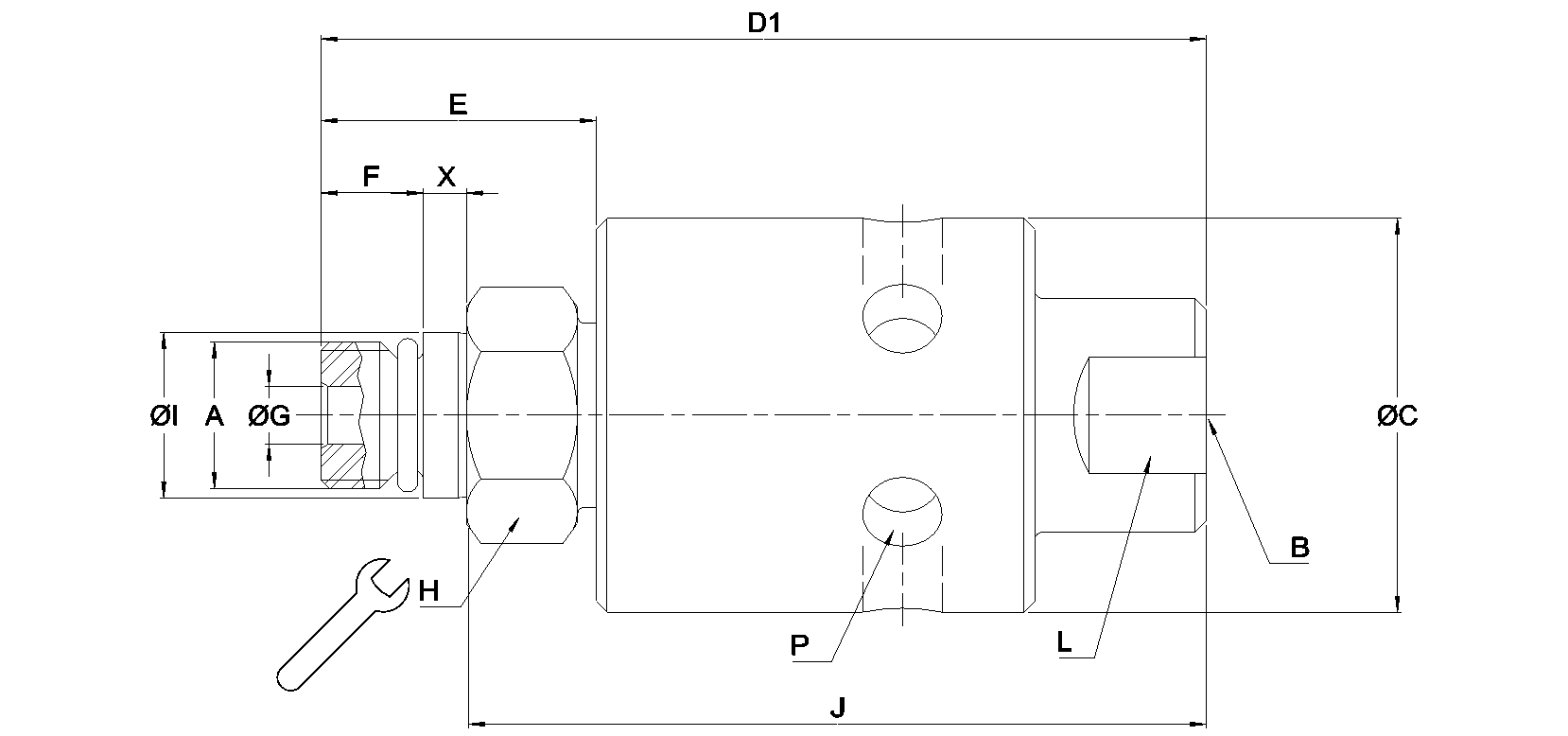

Dimensões
A
5/8"-18 UNF RH5/8"-18 UNF RH
B
3/8"-18 NPT3/8"-18 NPT
C
42,85 mm1,687 "
D1
100 mm3,937 "
E
34 mm1,339 "
F
19,1 mm0,752 "
G
6,4 mm0,252 "
H
24 mm0,945 "
I
16,649 mm0,655 "
J
80,9 mm3,185 "
L
22 mm0,866 "
P
Non-ThreadedNon-Threaded
X
4,8 mm0,189 "

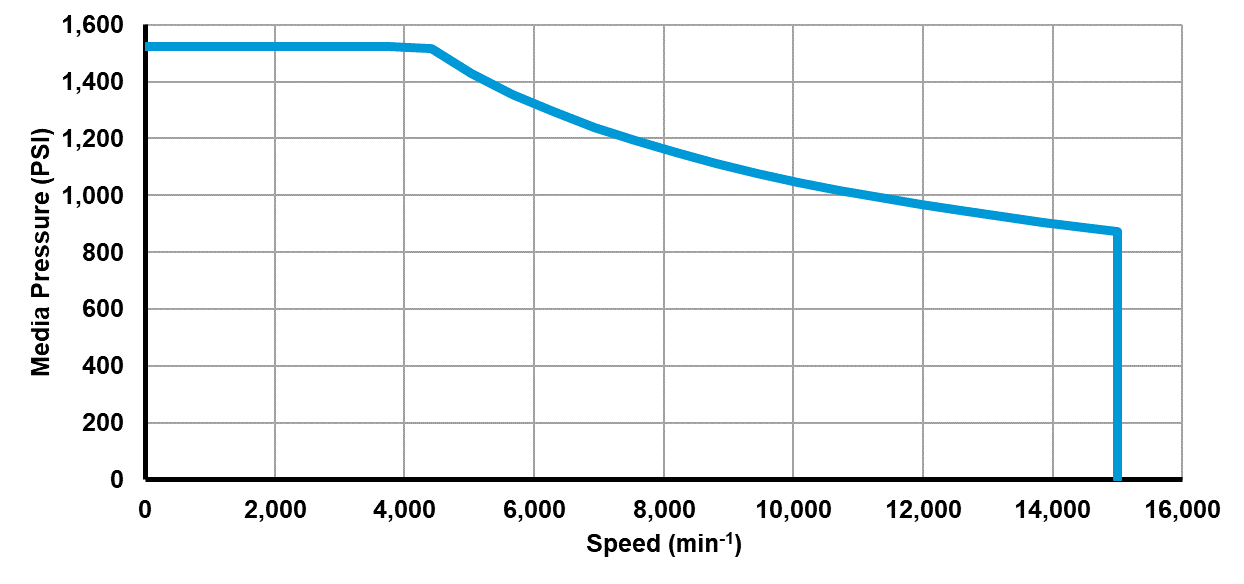

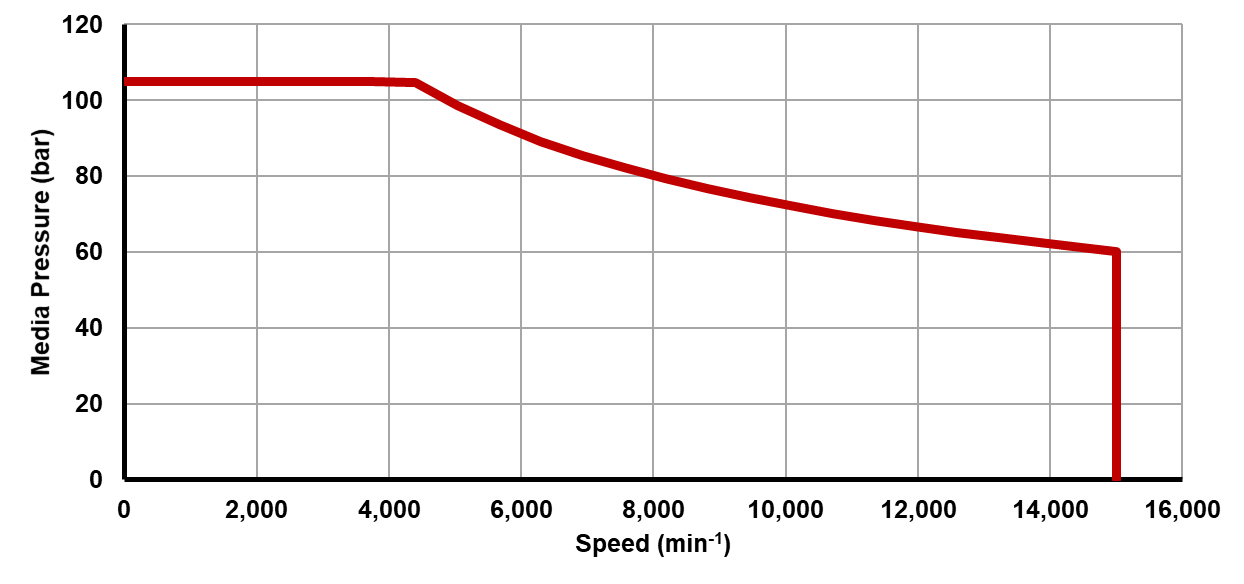

Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
5/8"-18 UNF RH 5/8"-18 UNF RH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Fluido refrigerante de usinagem Max. Caudal
20,1 l/min5,3 GPM
Fluido refrigerante de usinagem Max. Pressão
103,4 bar1500 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1101-235-239
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
