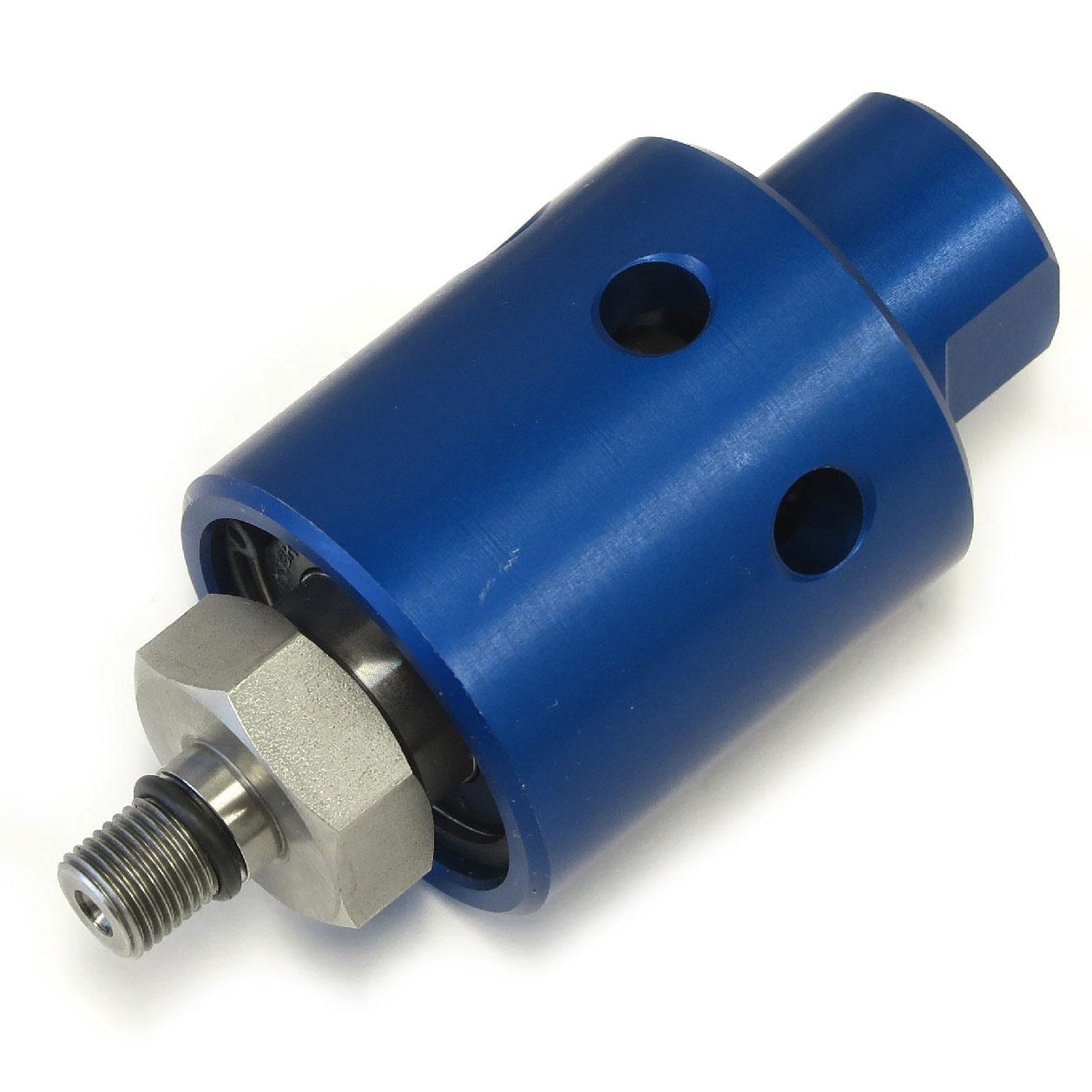

Union, M10x1 LH, 11 mm pilot, 3/8" NPT
1101-235-424
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Componentes resistentes a corrosão em alumínio anodizado
Dimensões
A
M10x1 LHM10x1 LH
B
3/8"-18 NPT3/8"-18 NPT
C
42,85 mm1,687 "
D1
93 mm3,661 "
E
26,5 mm1,043 "
F
11 mm0,433 "
G
3,2 mm0,126 "
H
24 mm0,945 "
I
10,994 mm0,433 "
J
66,3 mm2,61 "
L
22 mm0,866 "
P
Non-ThreadedNon-Threaded
X
3 mm0,118 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
M10x1 LH M10x1 LH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Fluido refrigerante de usinagem Max. Caudal
20,1 l/min5,3 GPM
Fluido refrigerante de usinagem Max. Pressão
103,4 bar1500 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1101-235-424
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
