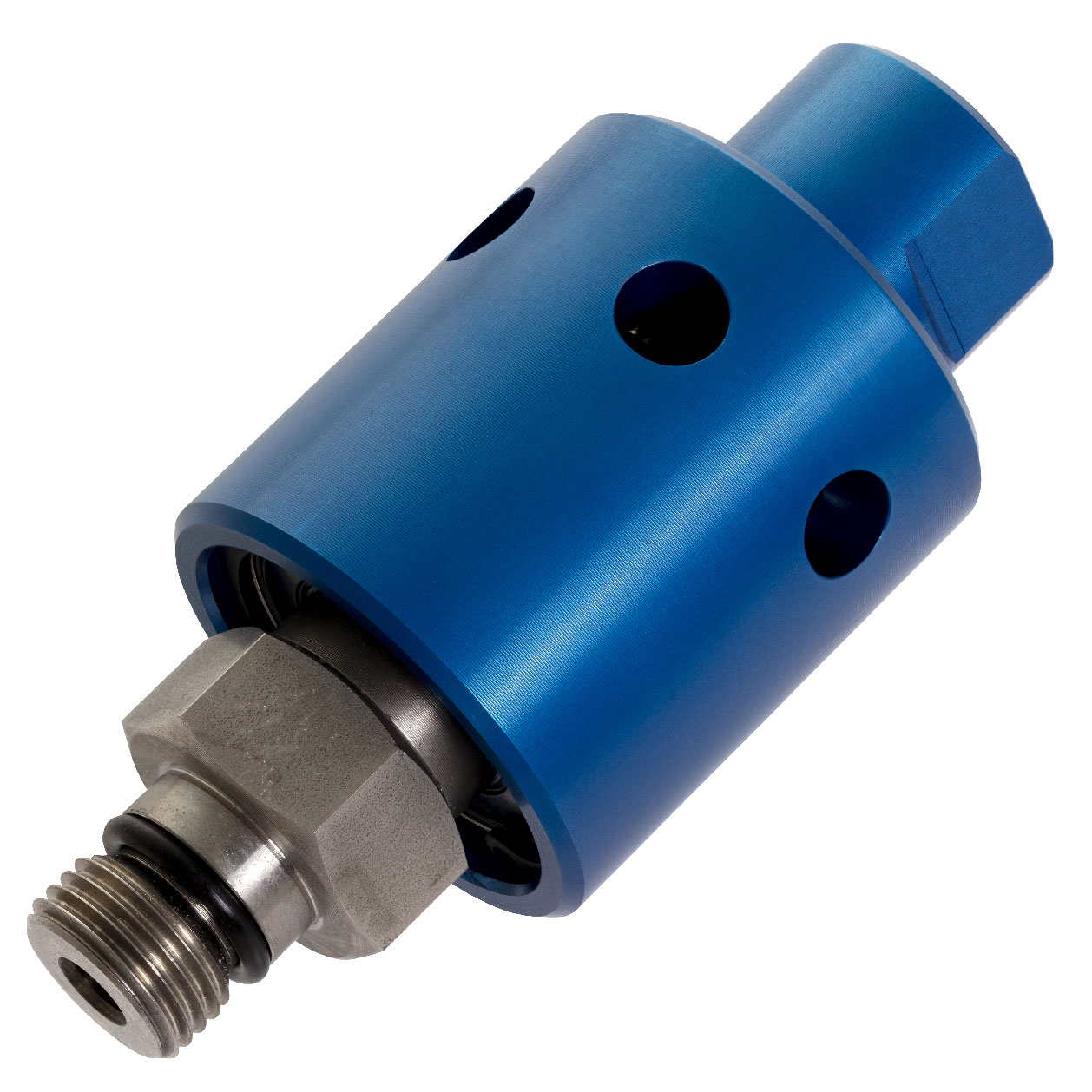

Union, M16x1.5 LH, 16 mm pilot, G 3/8"
1101-359-259
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Componentes resistentes a corrosão em alumínio anodizado
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
G 3/8"-19G 3/8"-19
C
42,85 mm1,687 "
D1
96 mm3,78 "
E
30 mm1,181 "
F
15,8 mm0,622 "
G
6,4 mm0,252 "
H
24 mm0,945 "
I
16 mm0,63 "
J
80,2 mm3,157 "
L
22 mm0,866 "
P
Non-ThreadedNon-Threaded
X
4,8 mm0,189 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
20,1 l/min5,3 GPM
Fluido refrigerante de usinagem Max. Pressão
103,4 bar1500 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
