Union, G 1/4" RH, 1/4" NPT

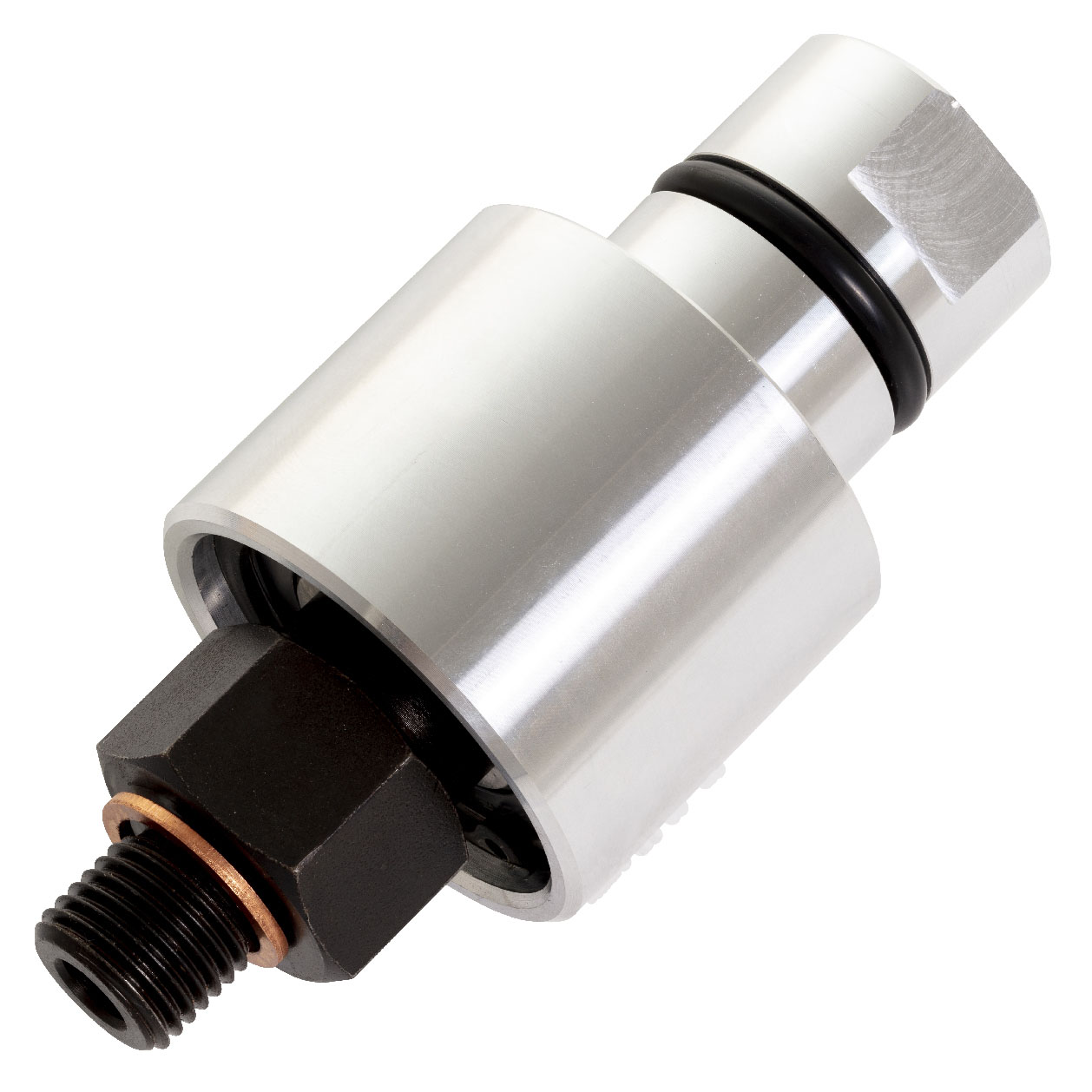

Product photo

1102-025-103

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

Dimensões

Selected dimensions for this product
A
G 1/4"-19 RH
B
1/4"-18 NPT
C
41,07 mm
D1
90 mm
E
28,3 mm
F
12,7 mm
G
6,4 mm
H
22,2 mm
J
77,3 mm
L
22,2 mm

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
G 1/4"-19 RH
Conexão de mangueira
1/4"-18 NPT
Ar Max. Caudal
1132 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
6,9 l/min
Óleo hidráulico Max. Pressão
69 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1102-025-103
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1005,1102,1115, or 1205
