Union, 1/4" NPT RH, In-Shaft

1102-134-005

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

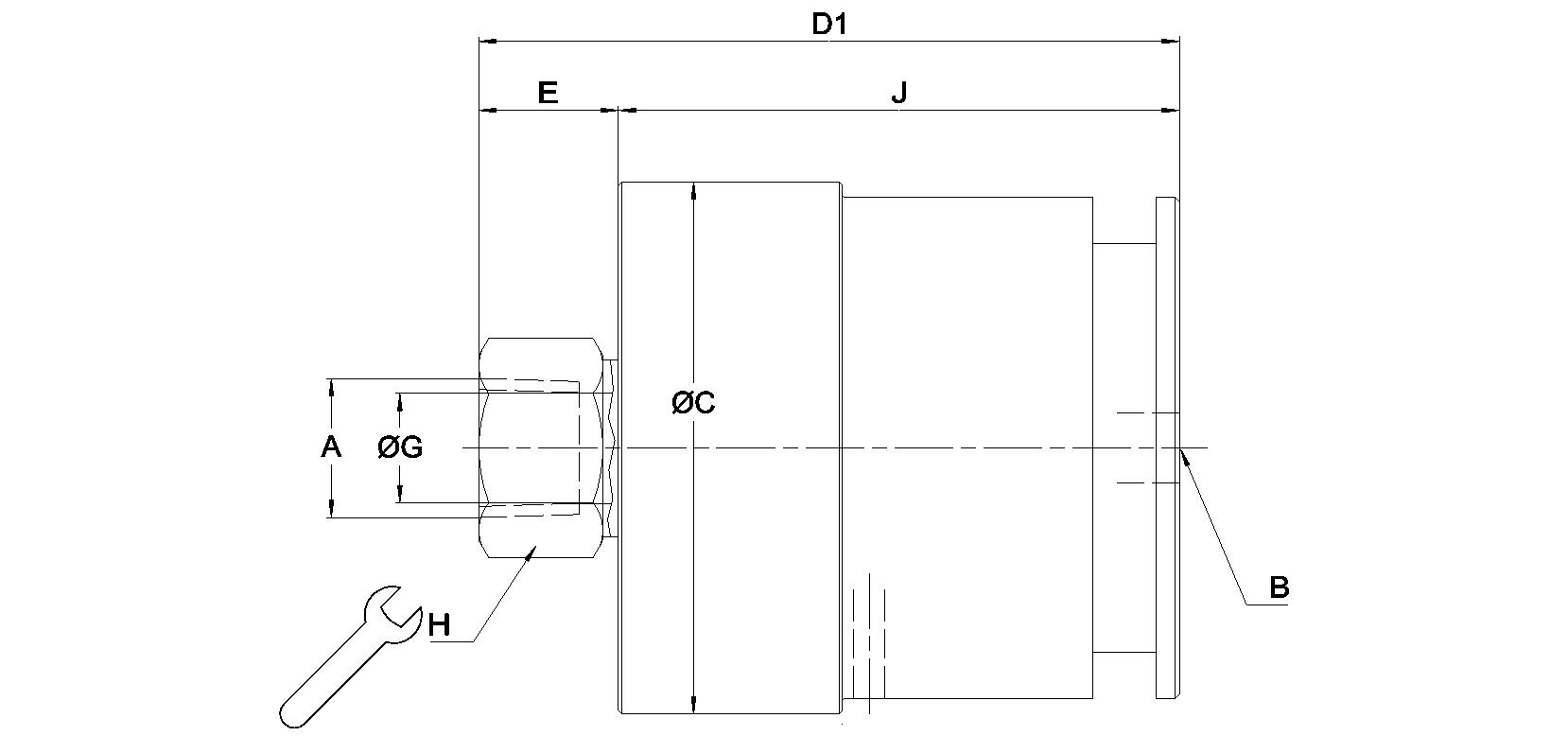

Dimensões

Selected dimensions for this product
A
1/4"-18 NPT RH
B
7,14 mm
C
53,87 mm
D1
70,9 mm
E
14,1 mm
G
7,14 mm
H
22 mm
J
56,75 mm
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Ar, Óleo hidráulico, Vácuo
Conexão de rotor
1/4"-18 NPT RH
Conexão de mangueira
7.14 mm
Ar Max. Caudal
1132 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C
Óleo hidráulico Max. Caudal
6,9 l/min
Óleo hidráulico Max. Pressão
69 bar
Óleo hidráulico Max. Temperatura
121 °C
Vácuo Max. Pressão
-0,95 bar
Vácuo Max. Temperatura
121 °C
