Union, 1/4" NPT RH, 1/4" NPT

1102-219-081

  • Projeto de fluxo único
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
  • Feltro lubrificador na cavidade do selo para serviço com ar comprimido
  • Oleador para relubrificação (3 a 5 gotas / mês)
  • Projeto de baixo torque
  • Projeto de peso aliviado
  • Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
  • Rolamentos de esfera lubrificados para a vida

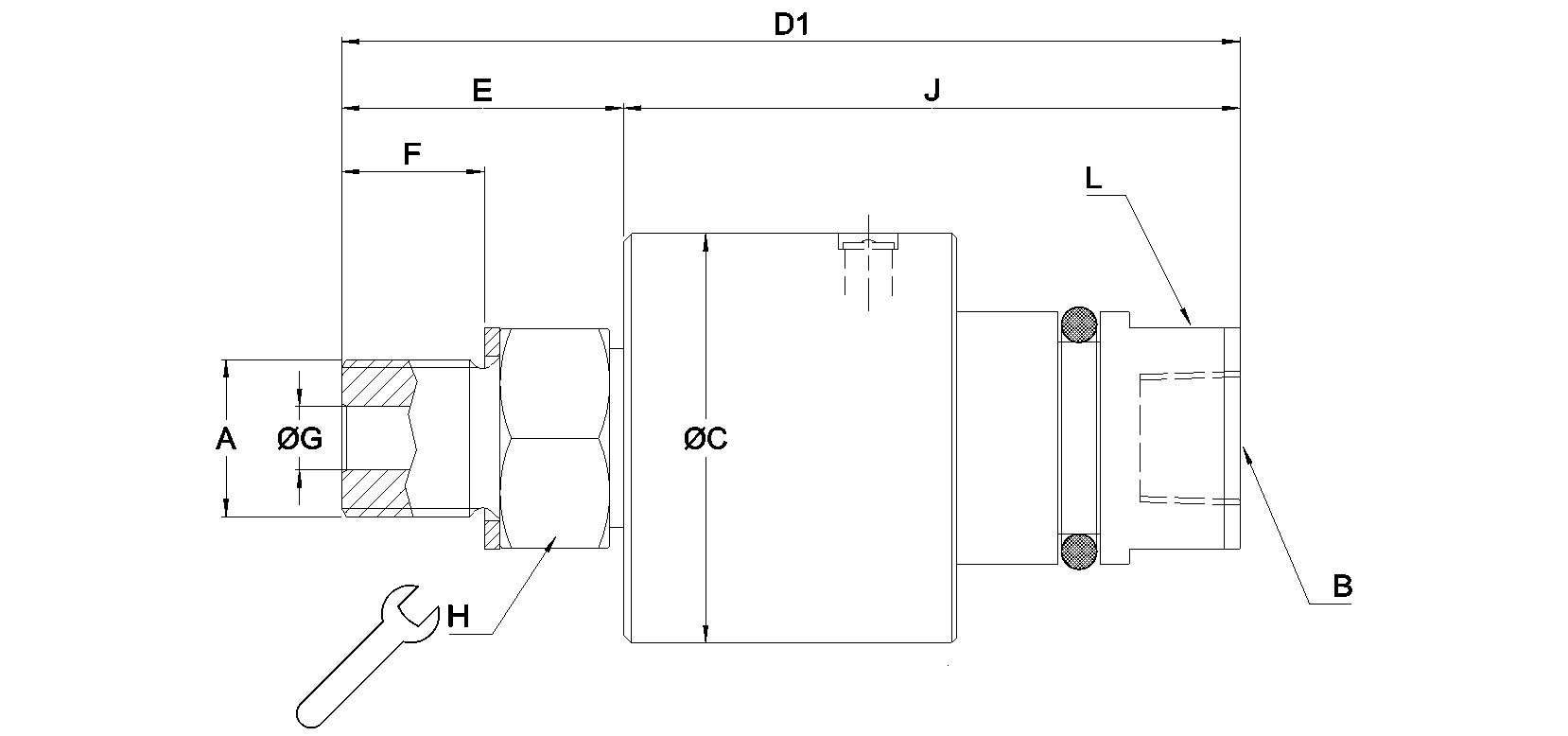

Dimensões

Selected dimensions for this product
A
1/4"-18 NPT RH
B
1/4"-18 NPT
C
41,07 mm
D1
90,2 mm
E
28,3 mm
F
28,3 mm
G
6,4 mm
H
22 mm
J
61,9 mm
L
22,2 mm

Condições de Funcionamento

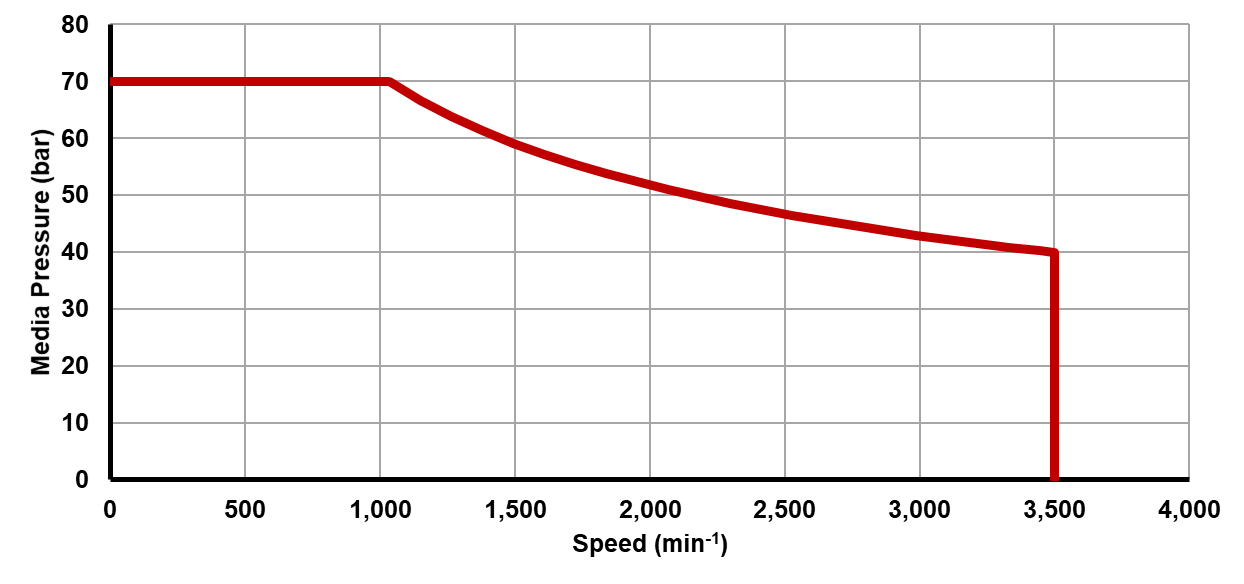

Recommended operating limits for pressure and speed
Fluido
Óleo hidráulico
Conexão de rotor
1/4"-18 NPT RH
Conexão de mangueira
1/4"-18 NPT
Óleo hidráulico Max. Caudal
6,9 l/min
Óleo hidráulico Max. Pressão
69 bar
Óleo hidráulico Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1005-020-110
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1005,1102,1115, or 1205
