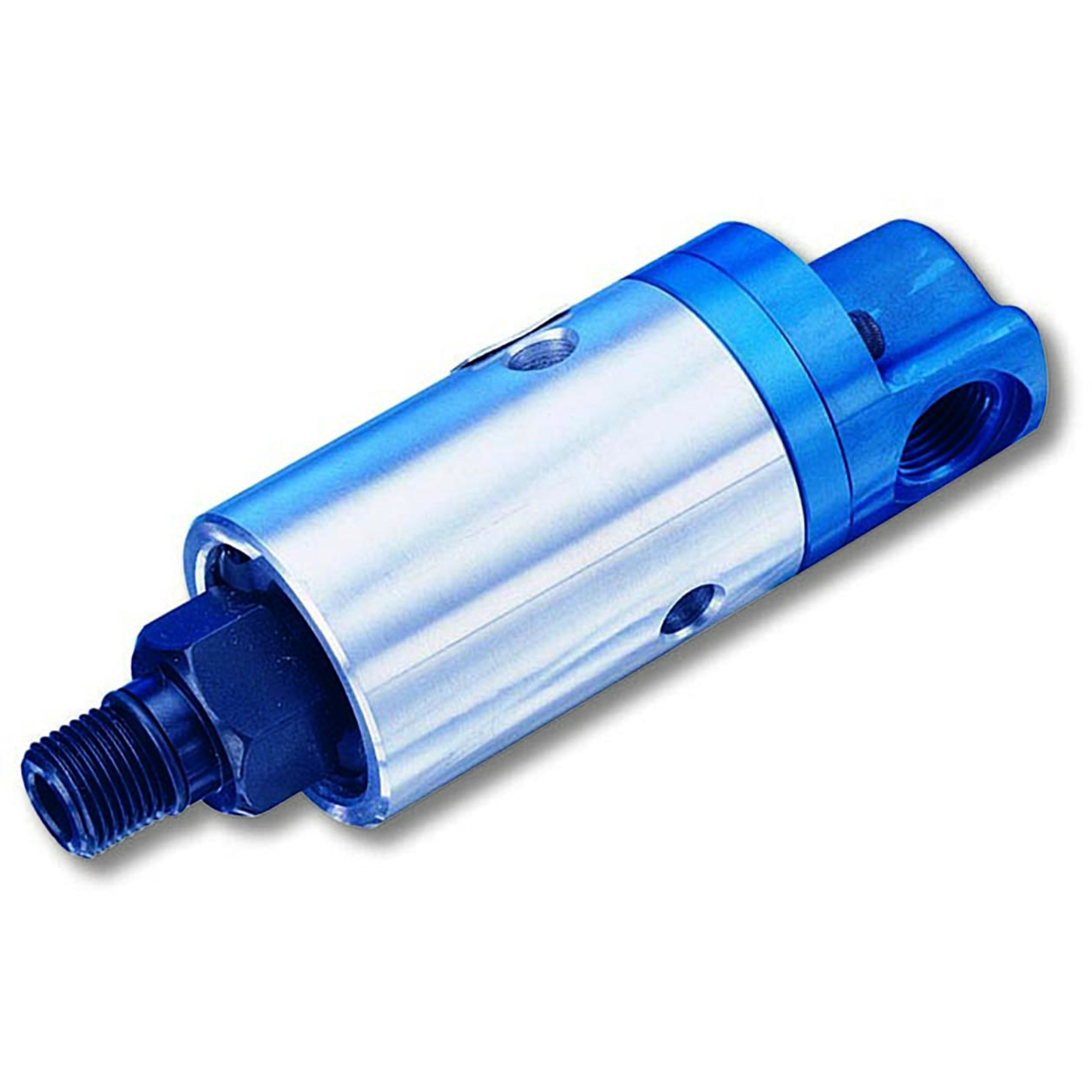

Union, M16x1.5 LH, 18 mm pilot, G 1/4"
1108-058-212
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos de esferas de contato angular
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

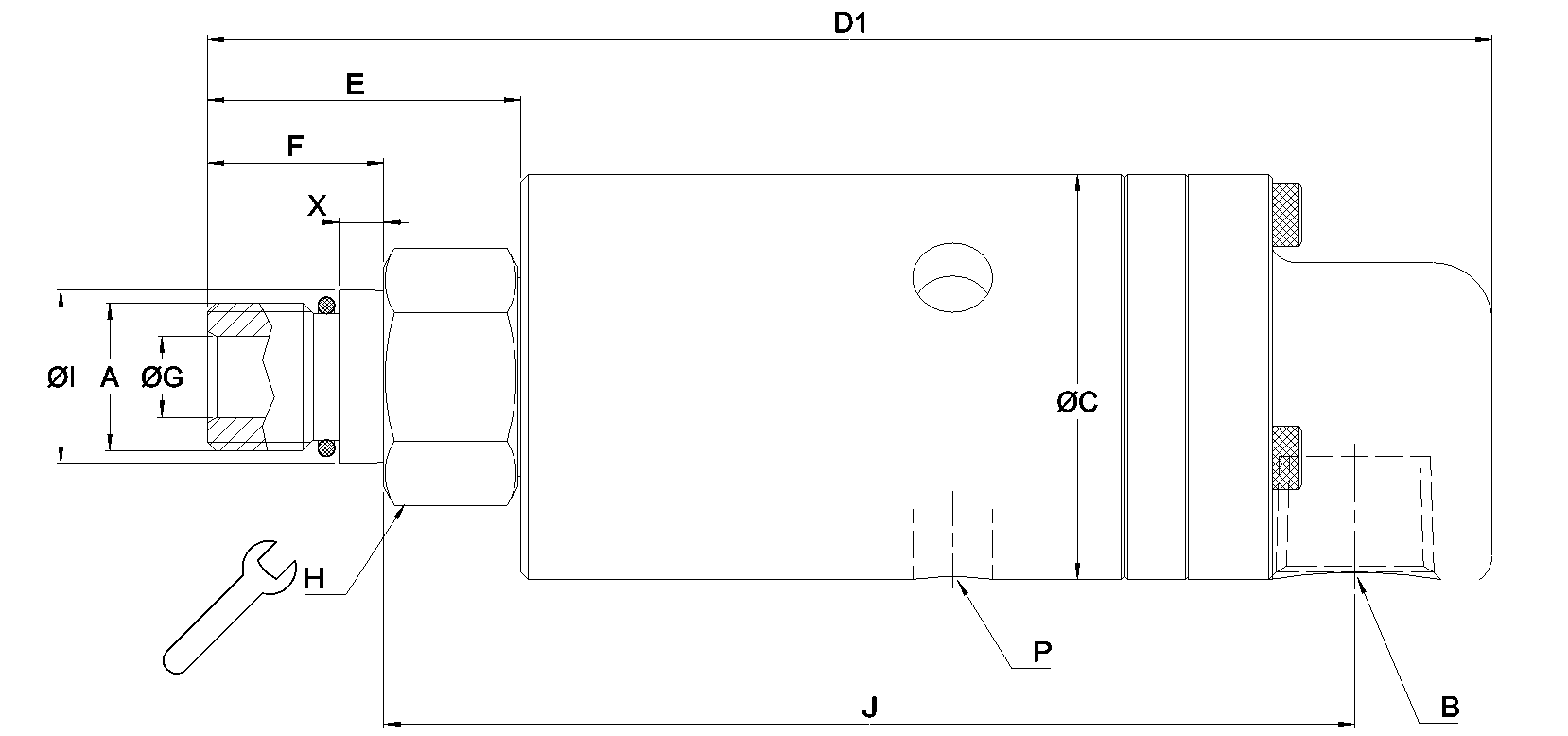

Dimensões
A
M16x1.5 LHM16x1.5 LH
B
G 1/4"-19G 1/4"-19
C
53 mm2,087 "
D1
135 mm5,315 "
E
30 mm1,181 "
F
15,9 mm0,626 "
G
9 mm0,354 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
105 mm4,134 "
P
G 1/4"-19G 1/4"-19
X
5 mm0,197 "
Condições de Funcionamento
Fluido
Óleo de corteÓleo de corte
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
G 1/4"-19 G 1/4"-19

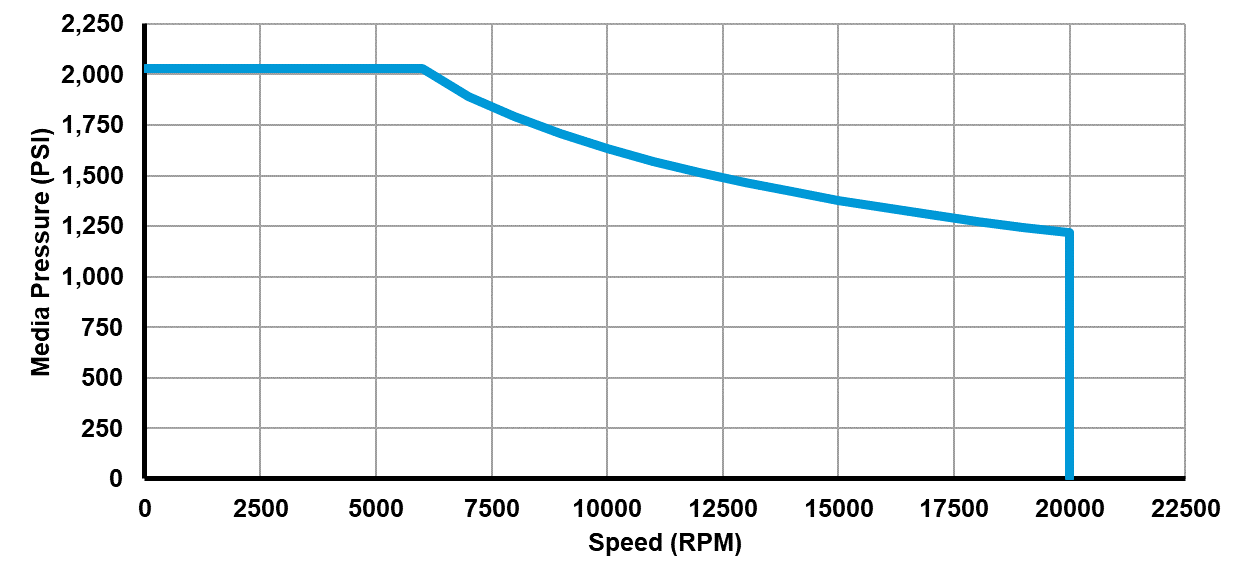

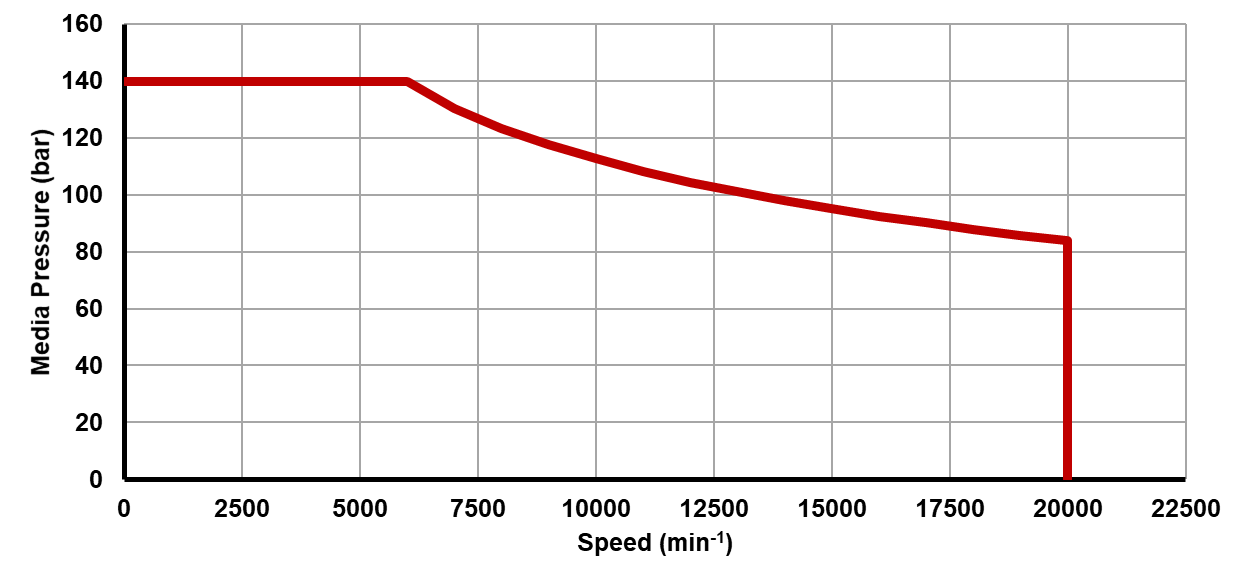

Óleo de corte Max. Caudal
24,3 l/min6,4 GPM
Óleo de corte Max. Pressão
140 bar2030 psi
Óleo de corte Max. Temperatura
71 °C160 °F
