Union, M16x1.5 LH, 18 mm pilot, 1/4" NPT
1108-093-559
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos de esferas de contato angular
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
1/4"-18 NPT1/4"-18 NPT
C
44 mm1,732 "
D1
128 mm5,039 "
E
30,4 mm1,197 "
F
15,9 mm0,626 "
G
9 mm0,354 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
97,6 mm3,843 "
L
22 mm0,866 "
P
Non-ThreadedNon-Threaded
X
4,8 mm0,189 "

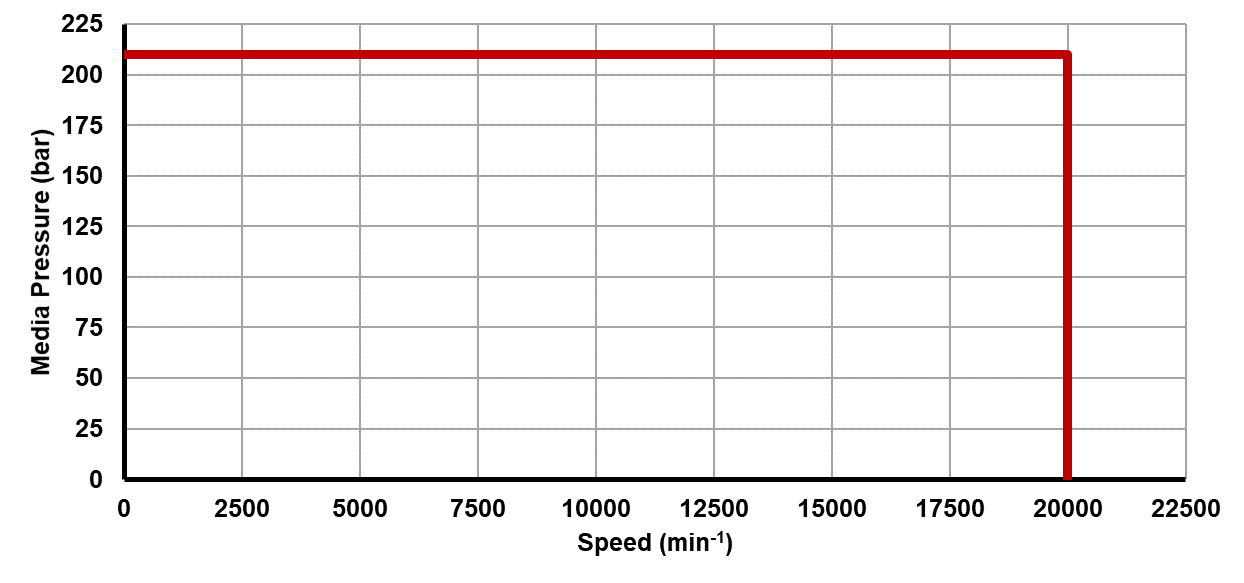

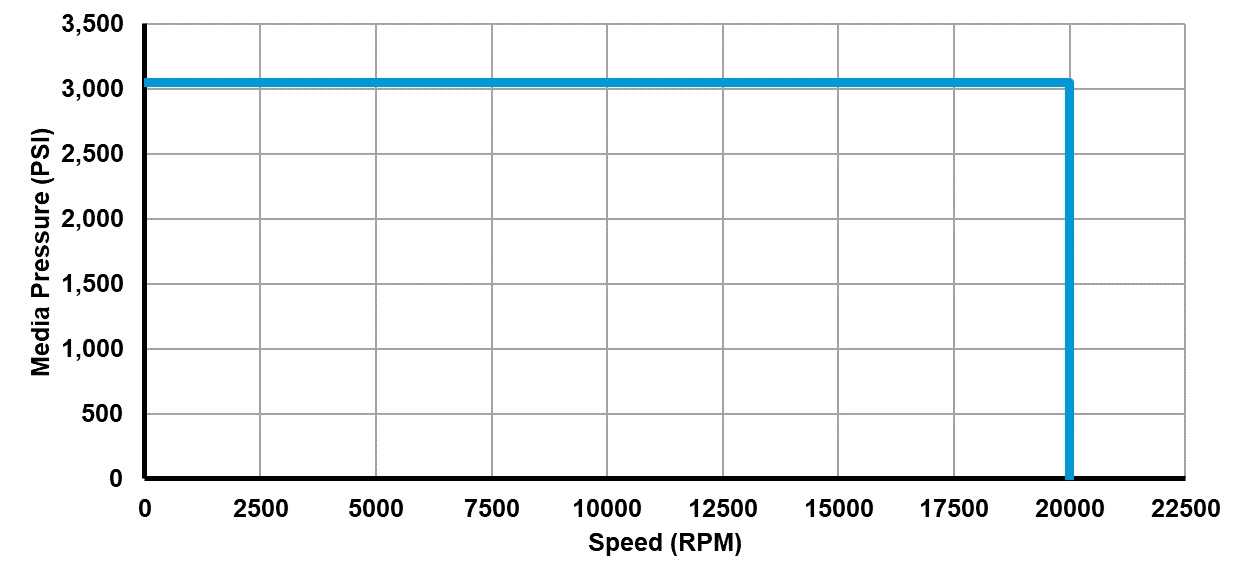

Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
1/4"-18 NPT 1/4"-18 NPT
Fluido refrigerante de usinagem Max. Caudal
2,7 l/min0,7 GPM
Fluido refrigerante de usinagem Max. Pressão
207 bar3000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Óleo de corte Max. Caudal
2,7 l/min0,7 GPM
Óleo de corte Max. Pressão
207 bar3000 psi
Óleo de corte Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
68 l/min2,4 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
