Union, Pop-Off, Pin-Drive, 12 mm pilot, G 3/8"

1109-051-423

  • Passagem simples para fluido refrigerante de usinagem ou MQL
  • A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
  • O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
  • Suportado por mancais com rotor roscado para fácil instalação
  • Rolamentos de esferas de contato angular
  • Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
  • Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
  • Carcaça em alumínio anodizado resistente a corrosão

Dimensões

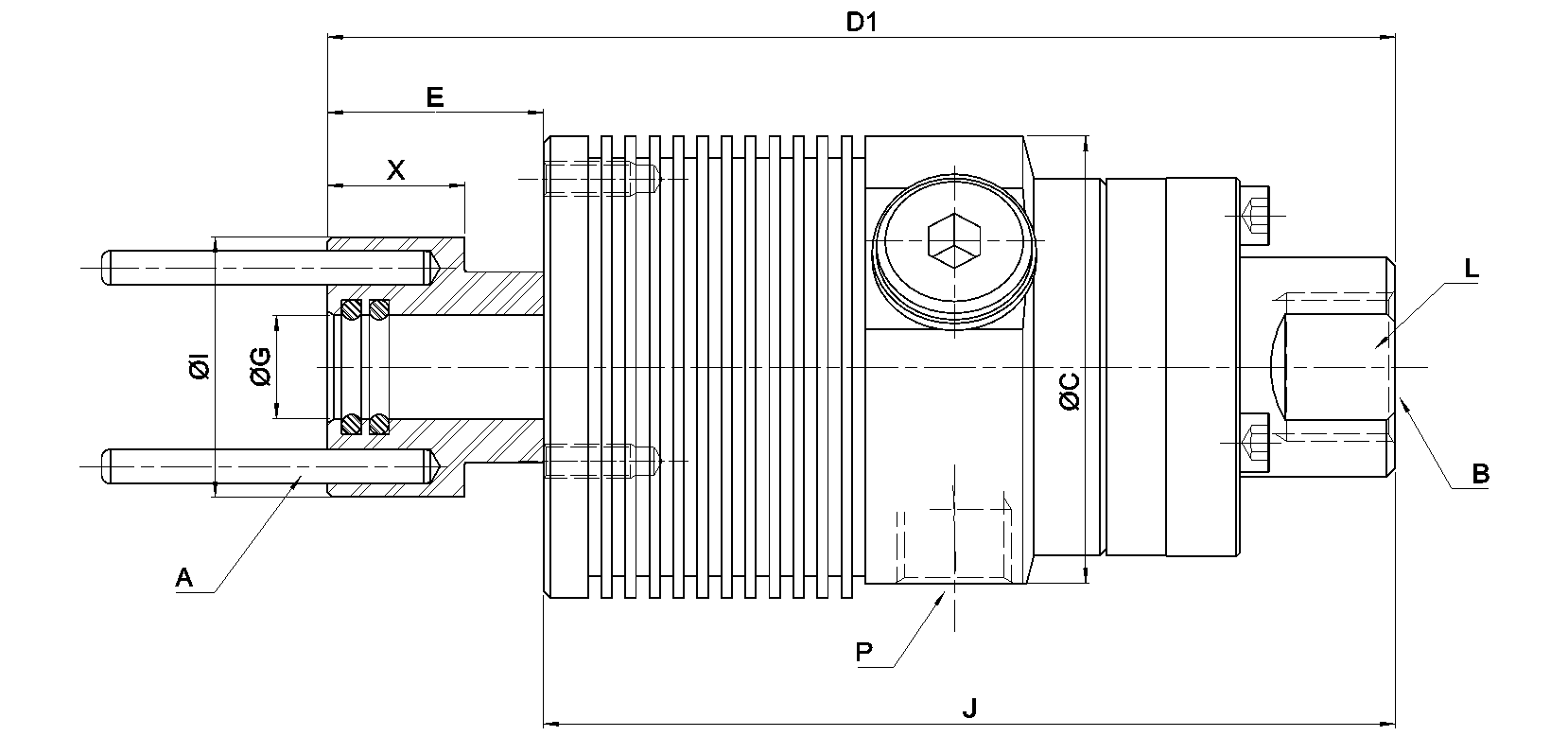

Selected dimensions for this product
A
Pin-Drive
B
G 3/8"-19
C
53,5 mm
D1
123 mm
E
25 mm
F
0 mm
G
12 mm
I
12,01 mm
J
98 mm
P
G 1/4"-19
X
15,9 mm

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
Pin-Drive
Conexão de mangueira
G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min
Fluido refrigerante de usinagem Max. Pressão
69 bar
Fluido refrigerante de usinagem Max. Temperatura
71 °C
Quantidade mínima de lubrificante Max. Caudal
2040 l/min
Quantidade mínima de lubrificante Max. Pressão
10 bar
Quantidade mínima de lubrificante Max. Temperatura
71 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1109-051-423
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
