Union, Pop-Off, 5/8" UNF RH, 0.655" pilot, 3/8" NPT
1109-092-515543
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos de esferas de contato angular
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

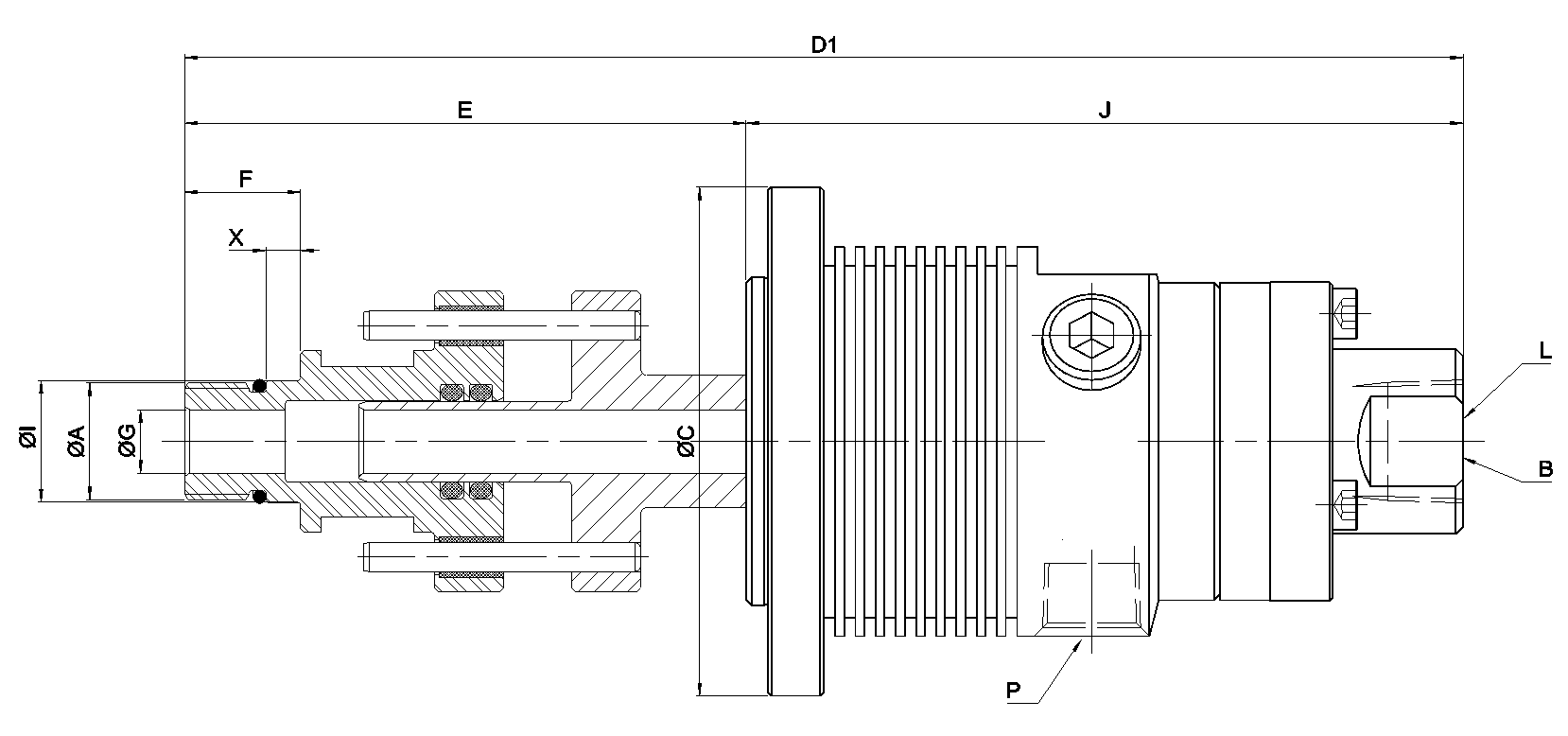

Dimensões
A
5/8"-18 UNF RH5/8"-18 UNF RH
B
3/8"-18 NPT3/8"-18 NPT
C
70 mm2,756 "
D1
175,1 mm6,894 "
E
80,1 mm3,154 "
F
15,9 mm0,626 "
G
8,7 mm0,343 "
I
16.647&44.99916.647&44.999
J
95 mm3,74 "
P
NPT 1/4"-18NPT 1/4"-18
X
4.7&34.7&3
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
5/8"-18 UNF RH 5/8"-18 UNF RH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1109-092-515543
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
