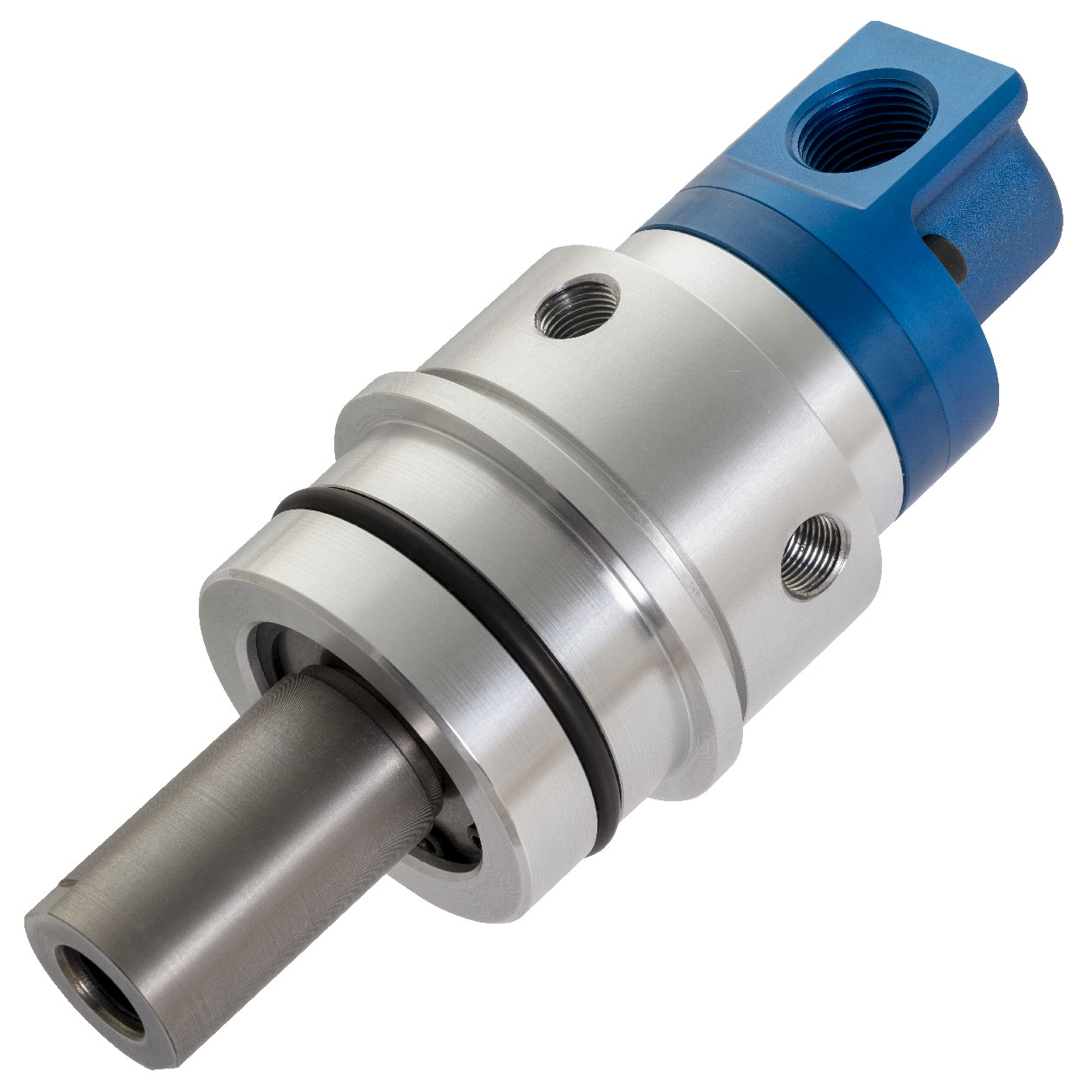

Union, Pop-Off, Pin-Drive, 12 mm pilot, G 3/8"
1109-410-248
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- Permite movimento axial do drawbar de até 19mm
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Projeto montado no orifício para fácil instalação
- Rolamentos de esferas híbridos combinados da classe ISO P4 para operação suave em altas velocidades
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Peças resistentes a corrosão em alumínio anodizado e INOX

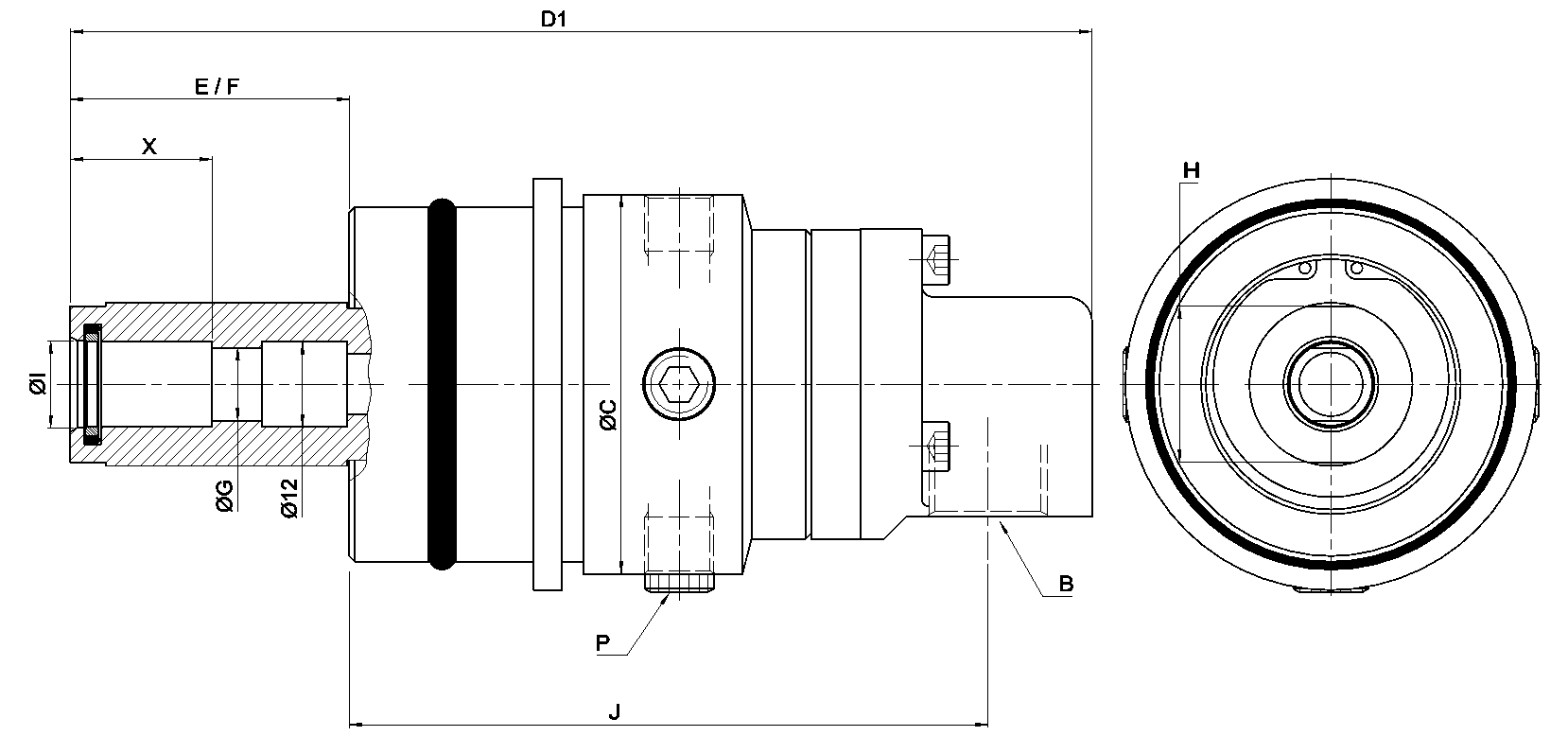

Dimensões
A
Pin-DrivePin-Drive
B
G 3/8"-19G 3/8"-19
C
58 mm2,283 "
D1
144 mm5,669 "
E
39,3 mm1,547 "
F
39,3 mm1,547 "
G
10,3 mm0,406 "
H
22 mm0,866 "
I
12,3 mm0,484 "
J
90 mm3,543 "
P
PT 1/8"-28PT 1/8"-28
X
20 mm0,787 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
Pin-Drive Pin-Drive
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide, Bore Mount (Chinese)
Desenho de interface
Interface Control drawing for 1109-410-248
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
