Union, Pop-Off, Rectangle-Drive, 12 mm pilot, G 3/8"
1109-640-644
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- Permite movimento axial do drawbar de até 19mm
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Projeto montado no orifício para fácil instalação
- Rolamentos de esferas híbridos combinados da classe ISO P4 para operação suave em altas velocidades
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Peças resistentes a corrosão em alumínio anodizado e INOX

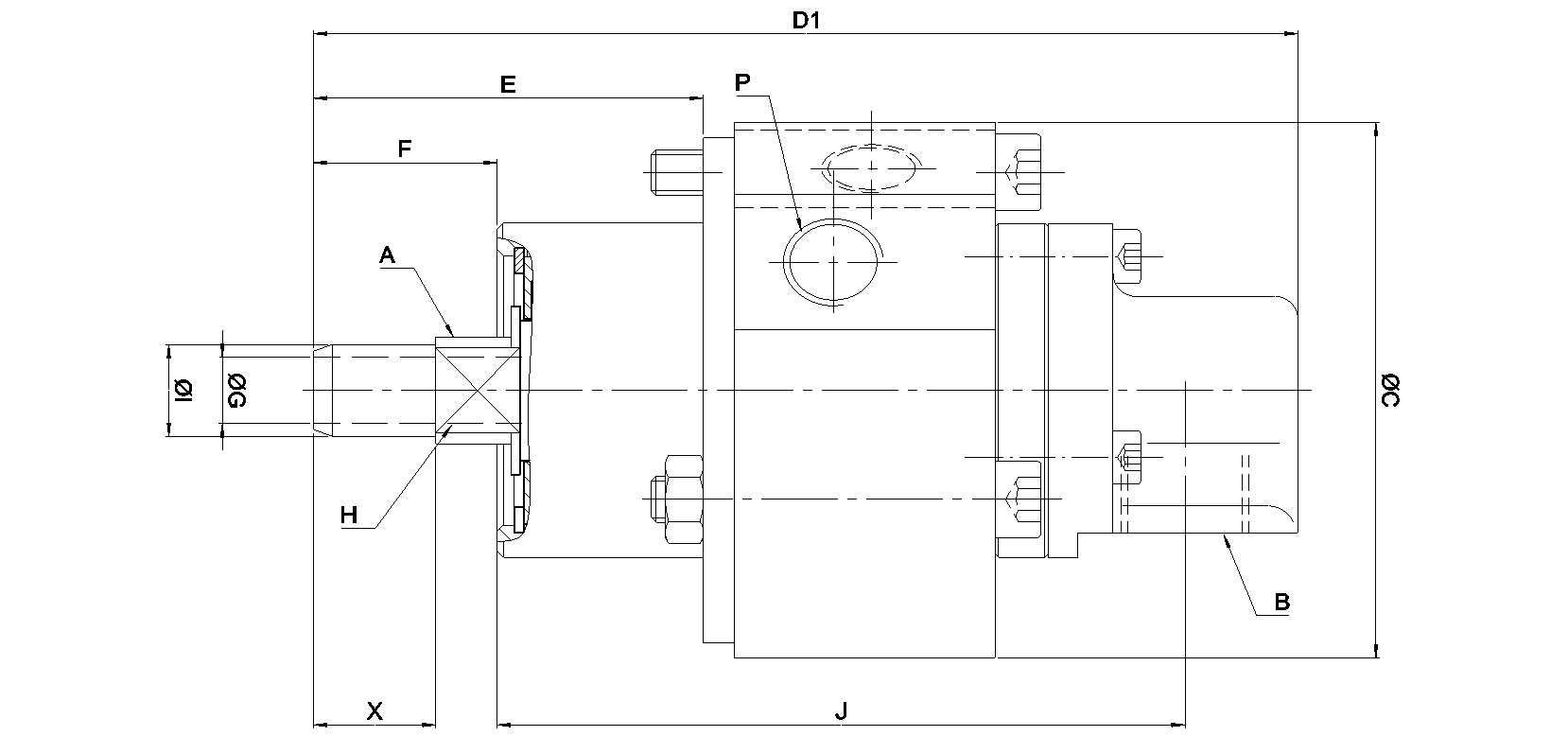

Dimensões
A
Rectangle-DriveRectangle-Drive
B
G 3/8"-19G 3/8"-19
C
70 mm2,756 "
D1
129 mm5,079 "
E
51 mm2,008 "
F
24 mm0,945 "
G
8,7 mm0,343 "
H
14 mm0,551 "
I
11,984 mm0,472 "
J
90 mm3,543 "
P
G 3/8"-19G 3/8"-19
X
16 mm0,63 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
Rectangle-Drive Rectangle-Drive
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide, Bore Mount (Chinese)
Desenho de interface
Interface Control drawing for 1109-640-644
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
