Union, Pop-Off, Rectangle-Drive, 12 mm pilot, G 3/8"
1109-770-644
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- Permite movimento axial do drawbar de até 19mm
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Projeto montado no orifício para fácil instalação
- Rolamentos de esferas híbridos combinados da classe ISO P4 para operação suave em altas velocidades
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Peças resistentes a corrosão em alumínio anodizado e INOX

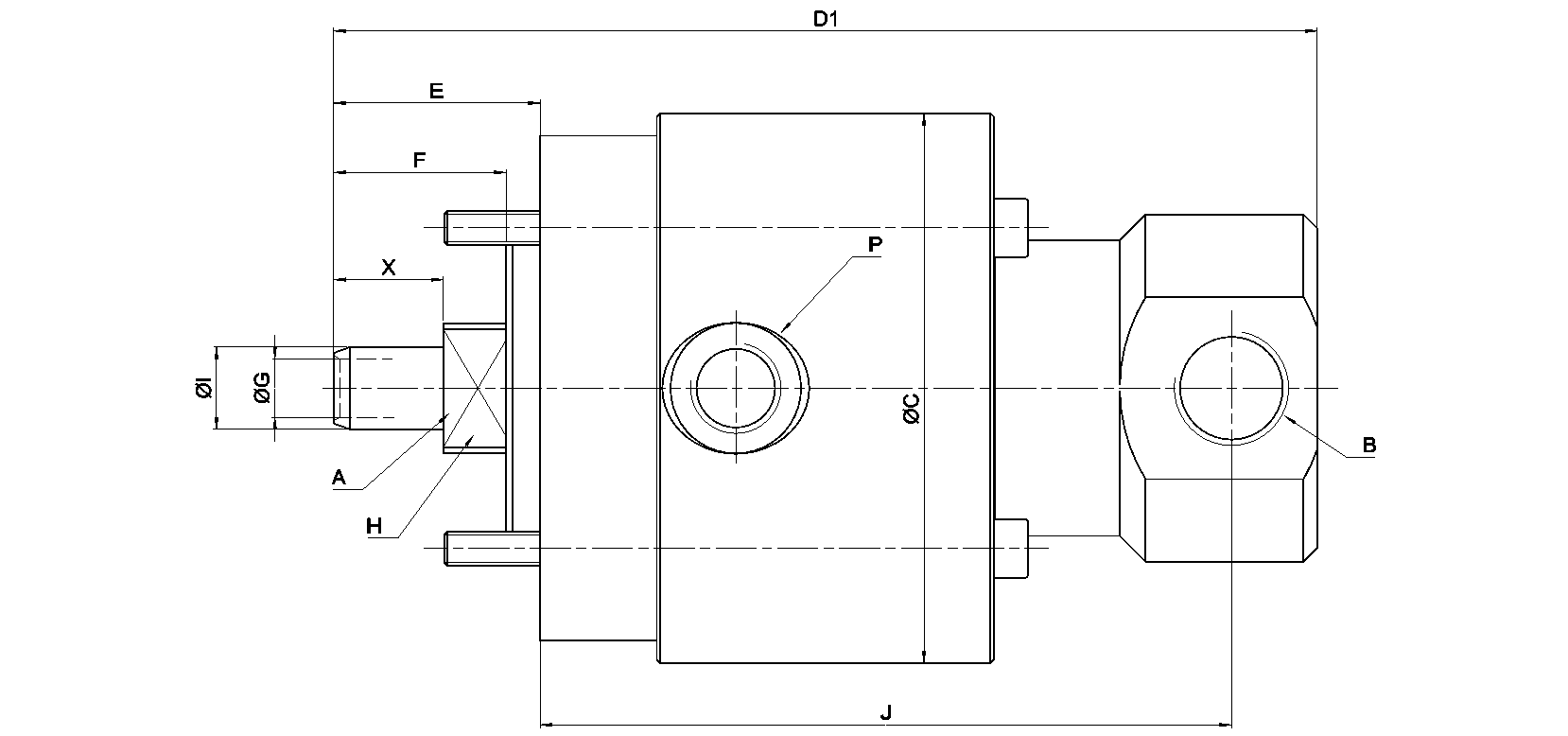

Dimensões
A
Rectangle-DriveRectangle-Drive
B
G 3/8"-19G 3/8"-19
C
80 mm3,15 "
D1
143 mm5,63 "
E
50 mm1,969 "
F
32 mm1,26 "
G
8,5 mm0,335 "
H
14 mm0,551 "
I
11,984 mm0,472 "
J
115 mm4,528 "
L
50,5 mm1,988 "
P
G 1/4"-19G 1/4"-19
X
16 mm0,63 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificante
Conexão de rotor
Rectangle-Drive Rectangle-Drive
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Óleo de corte Max. Caudal
81,8 l/min21,6 GPM
Óleo de corte Max. Pressão
150 bar2030 psi
Óleo de corte Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
