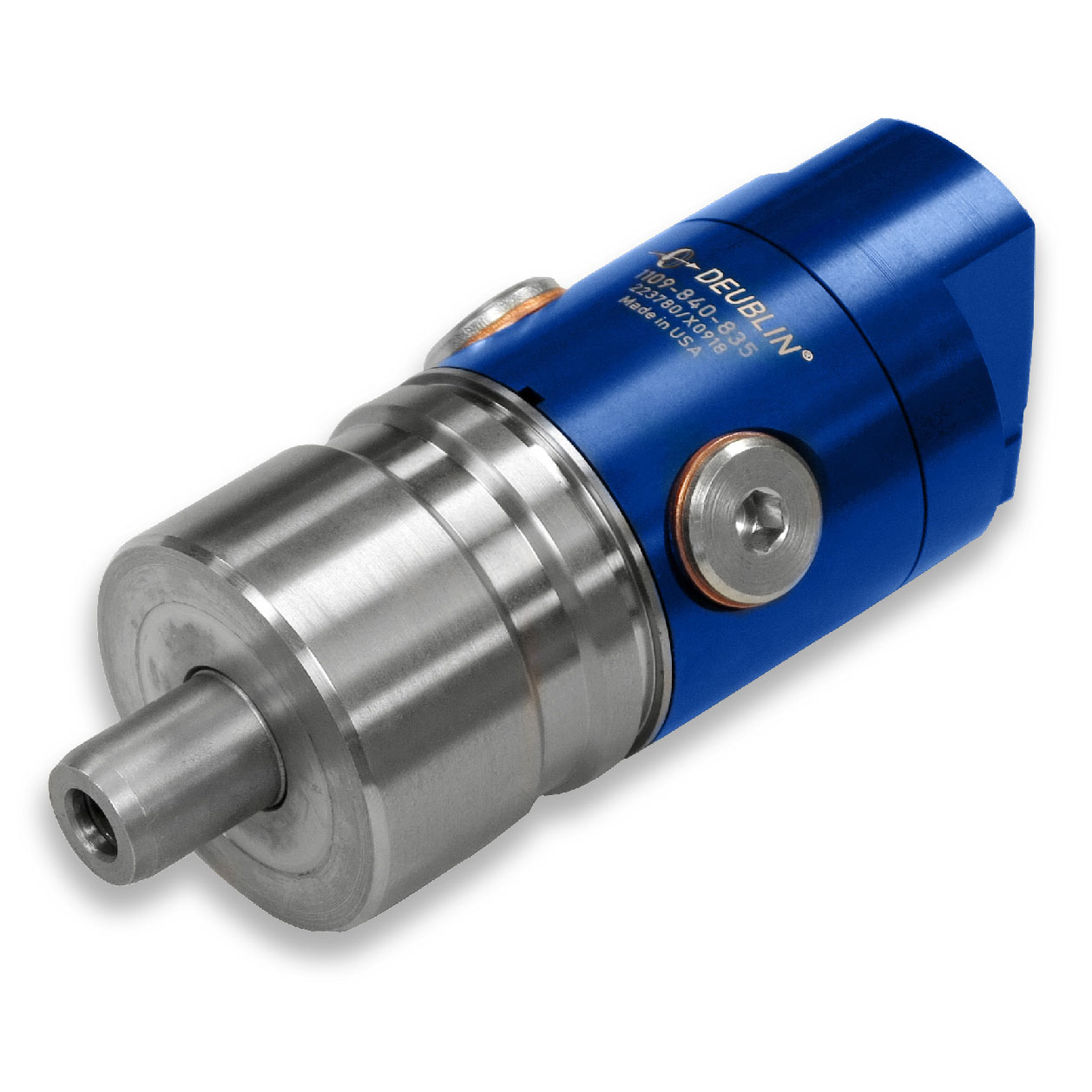

Union, Pop-Off, Female Oct, 8 mm pilot, G 1/4"
1109-840-835
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- Permite movimento axial do drawbar de até 19mm
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Projeto montado no orifício para fácil instalação
- Rolamentos de esferas híbridos combinados da classe ISO P4 para operação suave em altas velocidades
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Peças resistentes a corrosão em alumínio anodizado e INOX

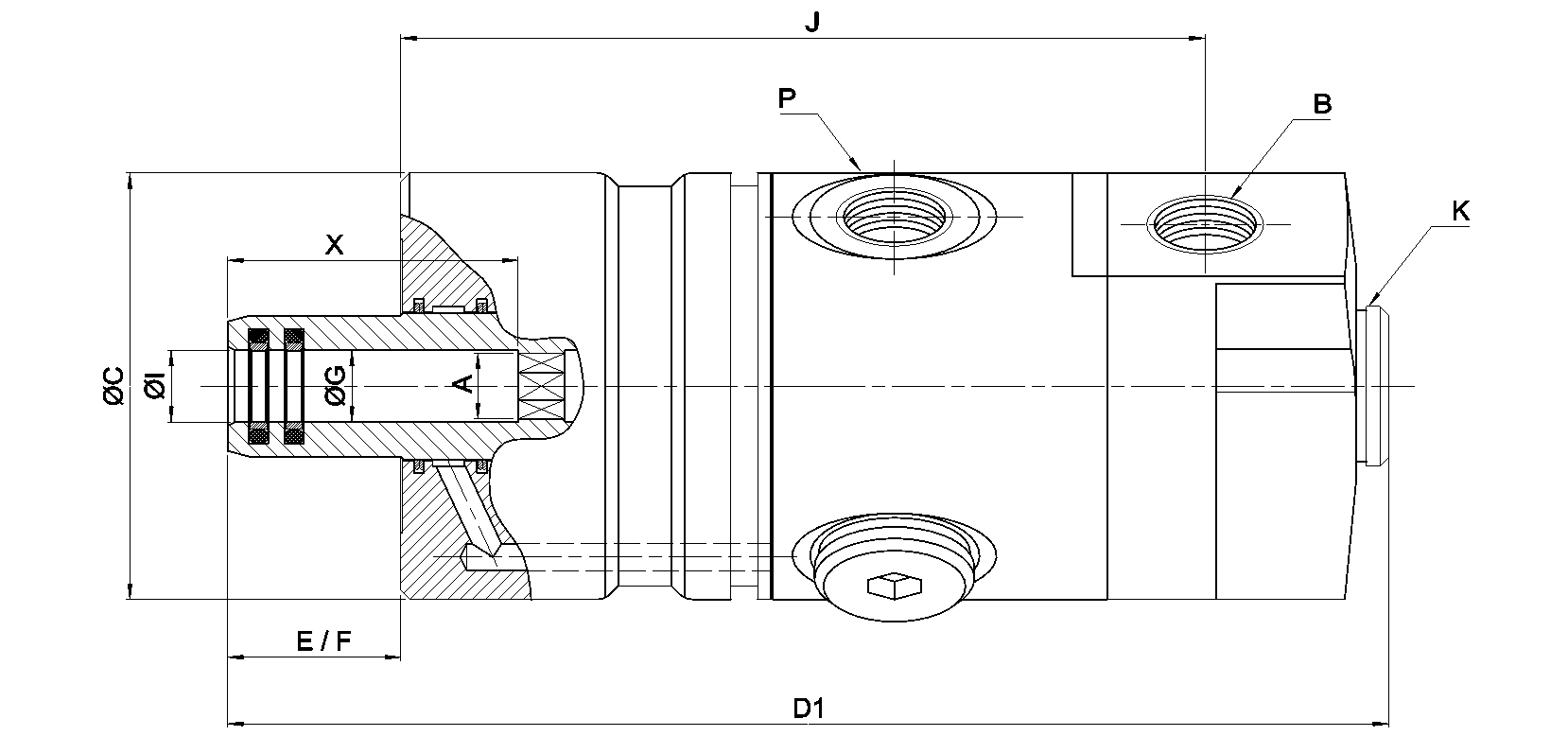

Dimensões
A
Female OctFemale Oct
B
G 1/4"-19G 1/4"-19
C
48 mm1,89 "
D1
127,5 mm5,02 "
E
19,5 mm0,768 "
F
19,5 mm0,768 "
G
8,1 mm0,319 "
I
8,1 mm0,319 "
J
90,6 mm3,567 "
K
G 1/4"-19G 1/4"-19
P
G 1/4"-19G 1/4"-19
X
32,7 mm1,287 "

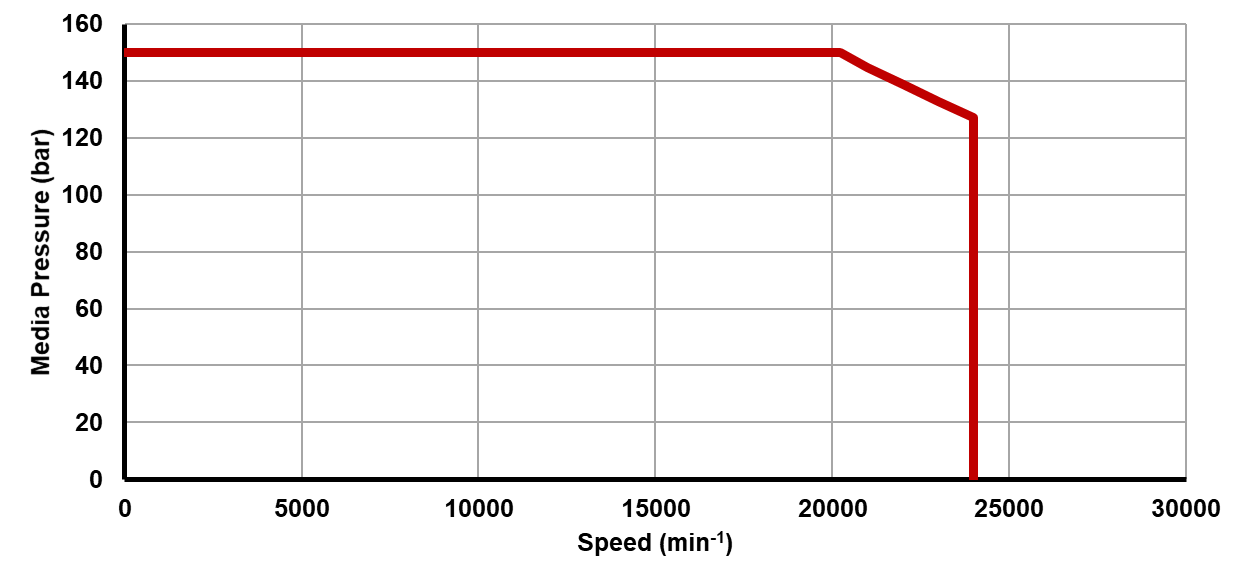

Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
Female Oct Female Oct
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
150 bar2175 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide, Bore Mount (Chinese)
Desenho de interface
Interface Control drawing for 1109-840-835
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
