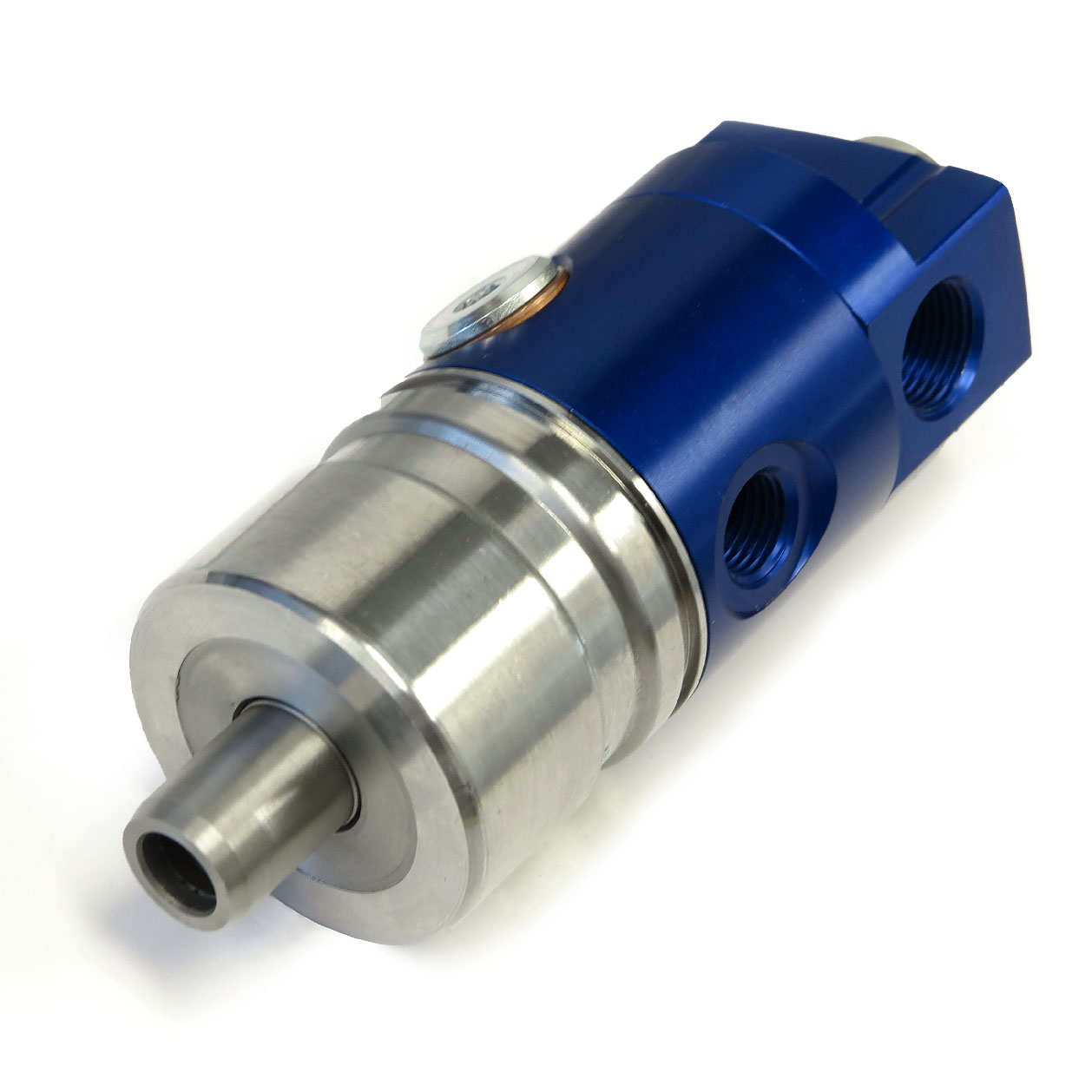

Union, Pop-Off, Female Oct, 10 mm pilot, G 3/8"
1109-842-730
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- Permite movimento axial do drawbar de até 19mm
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Projeto montado no orifício para fácil instalação
- Rolamentos de esferas híbridos combinados da classe ISO P4 para operação suave em altas velocidades
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Peças resistentes a corrosão em alumínio anodizado e INOX
Dimensões
A
Female OctFemale Oct
B
G 3/8"-19G 3/8"-19
C
48 mm1,89 "
D1
135,5 mm5,335 "
E
19,5 mm0,768 "
F
19,5 mm0,768 "
G
8,8 mm0,346 "
I
10,159 mm0,4 "
J
93,6 mm3,685 "
K
G 3/8"-19G 3/8"-19
P
G 1/4"-19G 1/4"-19
X
9,2 mm0,362 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificante
Conexão de rotor
Female Oct Female Oct
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
150 bar2175 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Óleo de corte Max. Caudal
81,8 l/min21,6 GPM
Óleo de corte Max. Pressão
150 bar2175 psi
Óleo de corte Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide, Bore Mount (Chinese)
Desenho de interface
Interface Control drawing for 1109-842-730
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
