Union, 2-Channel MQL, Female Oct, 8 mm pilot, G 1/4"
1112-241-001
- Duas passagens concêntricas para mistura de óleo e ar no spindle
- Lança para passagem de óleo interna rotativa
- Projeto montado no orifício para fácil instalação
- As tecnologias patenteadas Pop-Off ™ e AutoSense ™ permitem funcionamento a seco ilimitado sem pressão de fluido

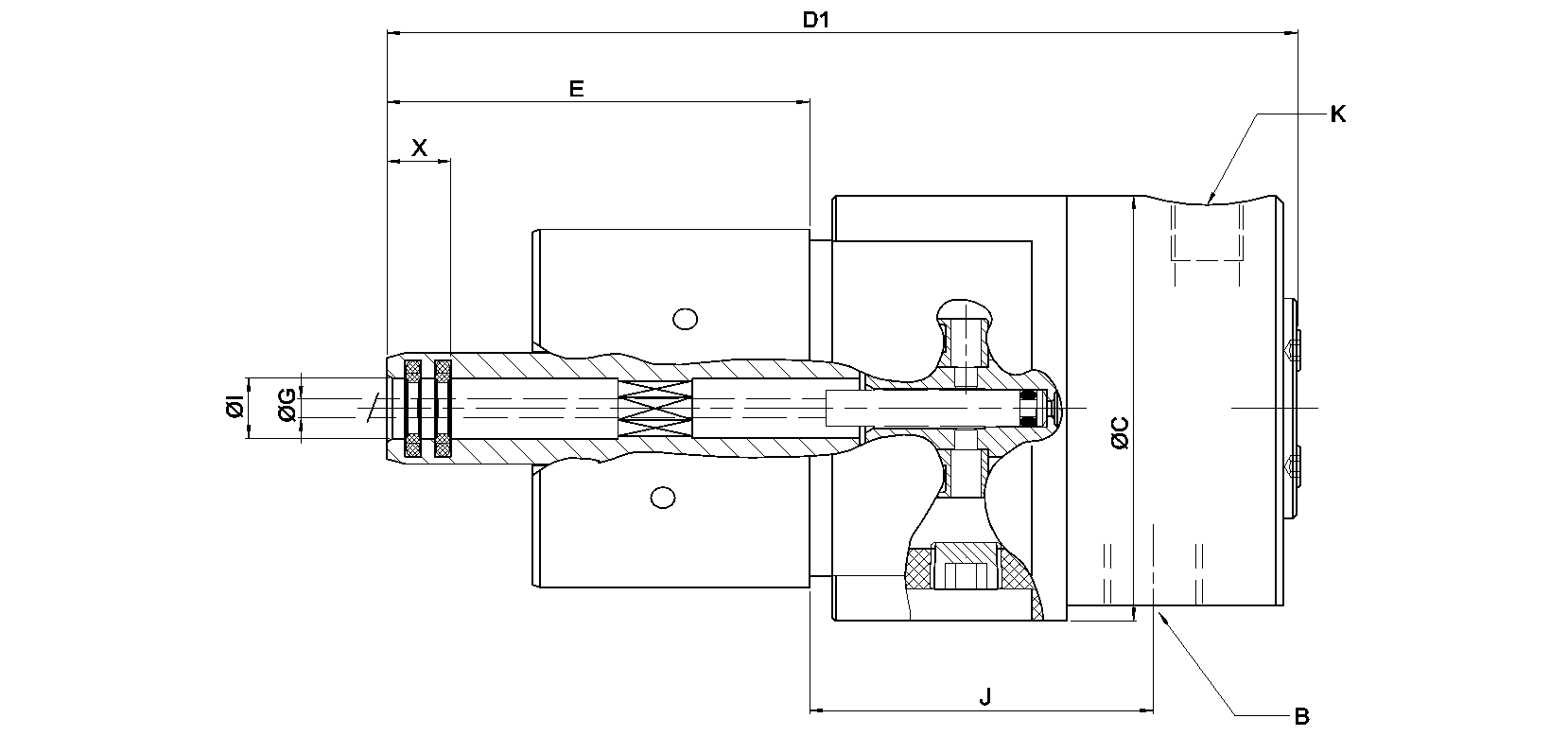

Dimensões
A
Female OctFemale Oct
B
G 1/4"-19G 1/4"-19
C
57 mm2,244 "
D1
112 mm4,409 "
E
56,7 mm2,232 "
F
19,5 mm0,768 "
G
7,4 mm0,291 "
I
8,149 mm0,321 "
J
88,5 mm3,484 "
K
G 1/8"-28G 1/8"-28
P
Non-ThreadedNon-Threaded
X
31 mm1,22 "
Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagem, Óleo hidráulicoAr, Fluido refrigerante de usinagem, Óleo hidráulico
Conexão de rotor
Female Oct Female Oct
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
71 °C160 °F
Fluido refrigerante de usinagem Max. Caudal
6 l/min1,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Óleo hidráulico Max. Caudal
1080 l/min285,3 GPM
Óleo hidráulico Max. Pressão
140 bar2030 psi
Óleo hidráulico Max. Temperatura
71 °C160 °F
