Union, AutoSense, M16x1.5 LH, 18 mm pilot, 1/4" PT
1114-044-212
- Passagem simples para fluido refrigerante de usinagem e ar comprimido seco
- A tecnologia patenteada AutoSense ™ muda automaticamente entre selos fechados e operação de vazamento controlada em resposta ao tipo de fluido
- Rolamentos de esferas de contato angular
- Rotor roscado para fácil instalação
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
1/4"-19 PT1/4"-19 PT
C
53,5 mm2,106 "
D1
129 mm5,079 "
E
30 mm1,181 "
F
16 mm0,63 "
G
9 mm0,354 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
99 mm3,898 "
L
22 mm0,866 "
P
PT 1/4"-19PT 1/4"-19
X
5 mm0,197 "

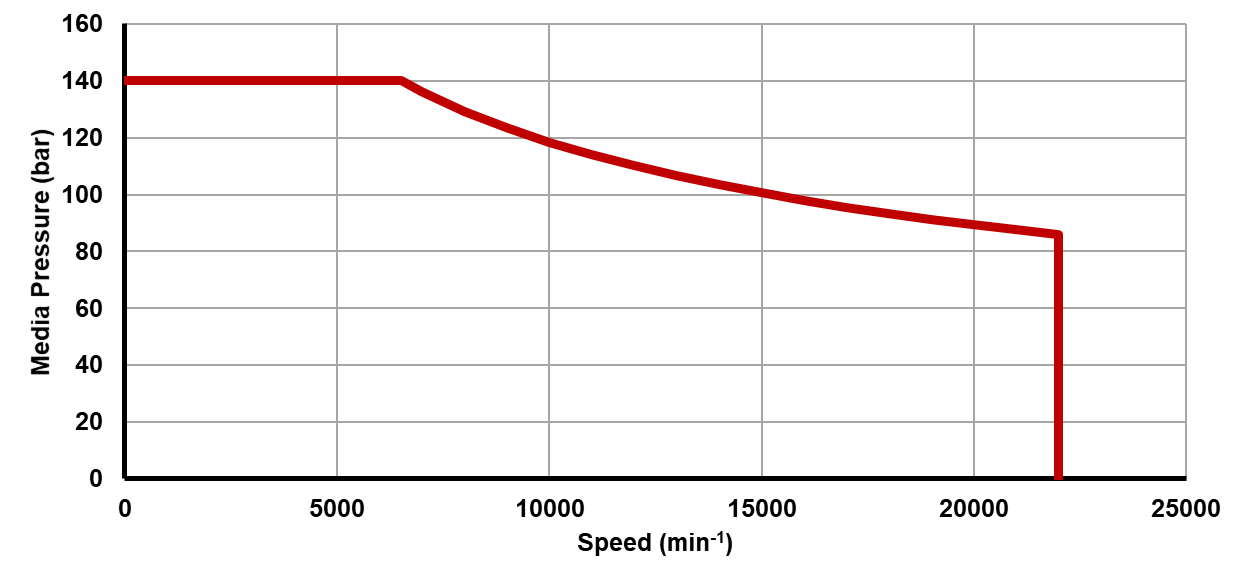

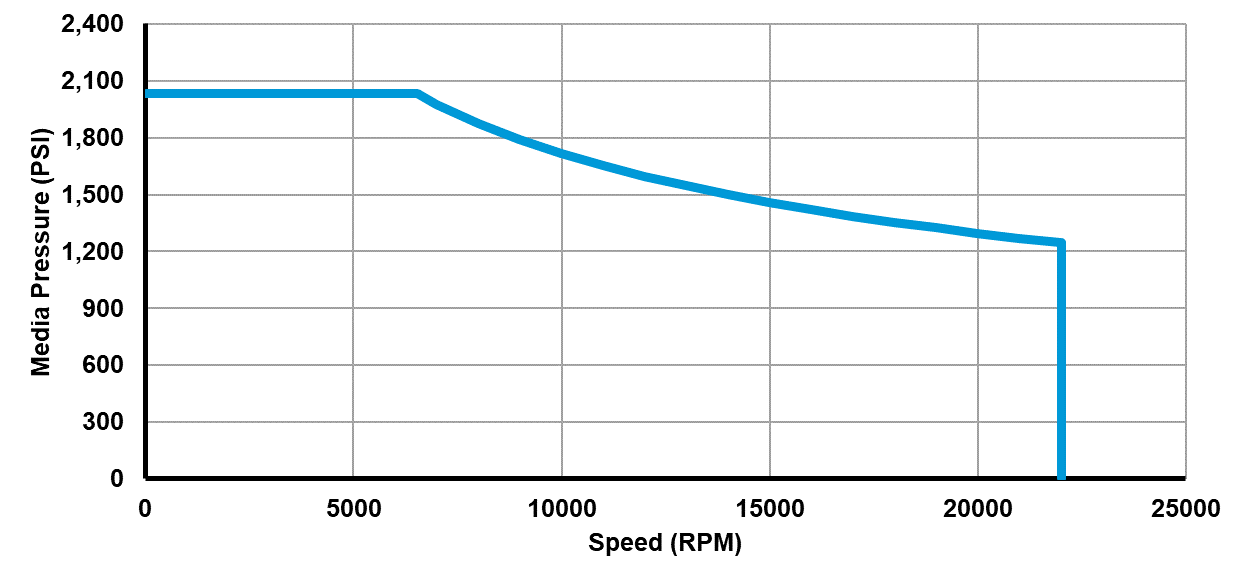

Condições de Funcionamento
Fluido
Ar, Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteAr, Fluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
1/4"-19 PT 1/4"-19 PT
Ar Max. Caudal
938 l/min33,1 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
71 °C160 °F
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
938 l/min33,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Manual de operação
Operating Manual for "AutoSense" unions for machine tools
