Union, AutoSense, Female Hex, 11 mm pilot, G 3/8"

Product photo

1114-710-717

  • Passagem simples para fluido refrigerante de usinagem e ar comprimido seco
  • A tecnologia patenteada AutoSense ™ muda automaticamente entre selos fechados e operação de vazamento controlada em resposta ao tipo de fluido
  • Projeto montado no orifício para fácil instalação
  • Permite movimento axial do drawbar de até 19mm
  • Rolamentos de esferas híbridos combinados da classe ISO P4 para operação suave em altas velocidades
  • Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
  • O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
  • Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
  • Peças resistentes a corrosão em alumínio anodizado e INOX

Dimensões

Selected dimensions for this product
A
Female Hex
B
G 3/8"-19
C
59 mm
D1
136 mm
E
25 mm
F
25 mm
G
8,5 mm
I
10,984 mm
J
111 mm
P
G 1/4"-19
X
27,4 mm

Condições de Funcionamento

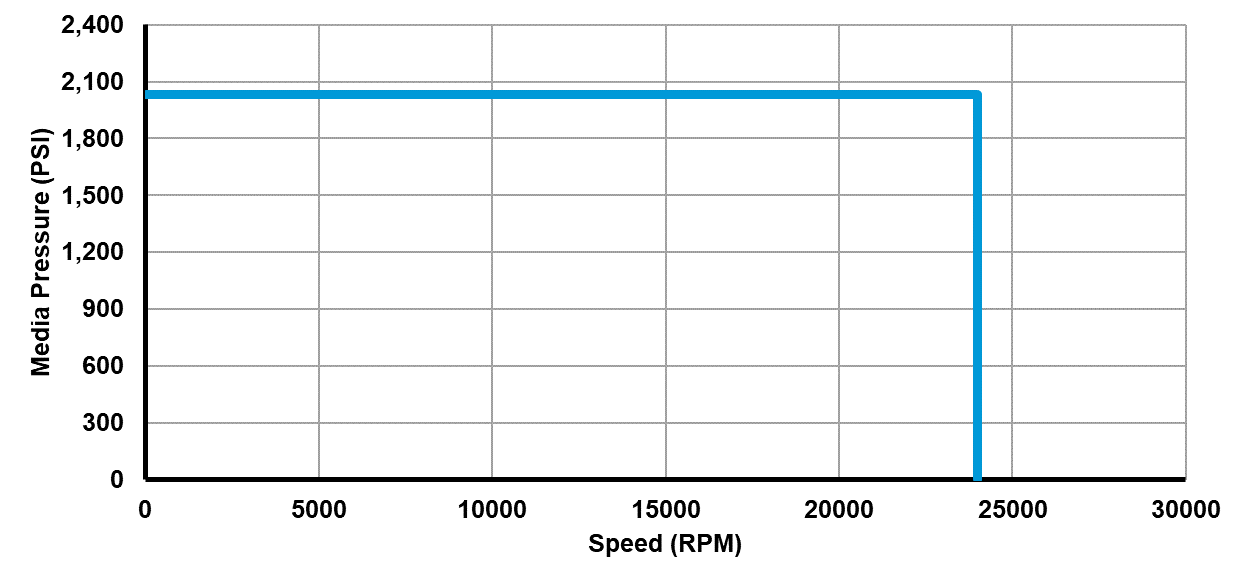

Recommended operating limits for pressure and speed
Fluido
Ar, Fluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
Female Hex
Conexão de mangueira
G 3/8"-19
Ar Max. Caudal
938 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
71 °C
Fluido refrigerante de usinagem Max. Caudal
82 l/min
Fluido refrigerante de usinagem Max. Pressão
140 bar
Fluido refrigerante de usinagem Max. Temperatura
71 °C
Quantidade mínima de lubrificante Max. Caudal
938 l/min
Quantidade mínima de lubrificante Max. Pressão
10 bar
Quantidade mínima de lubrificante Max. Temperatura
71 °C

Documentos e Recursos

Guia de instalação
Installation Guide, Bore Mount (Chinese)
Desenho de interface
Interface Control drawing for 1114-710-717
Manual de operação
Operating Manual for "AutoSense" unions for machine tools
