Union, M16x1.5 LH, 16 mm pilot, 1/4" NPT
1115-241-430
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida

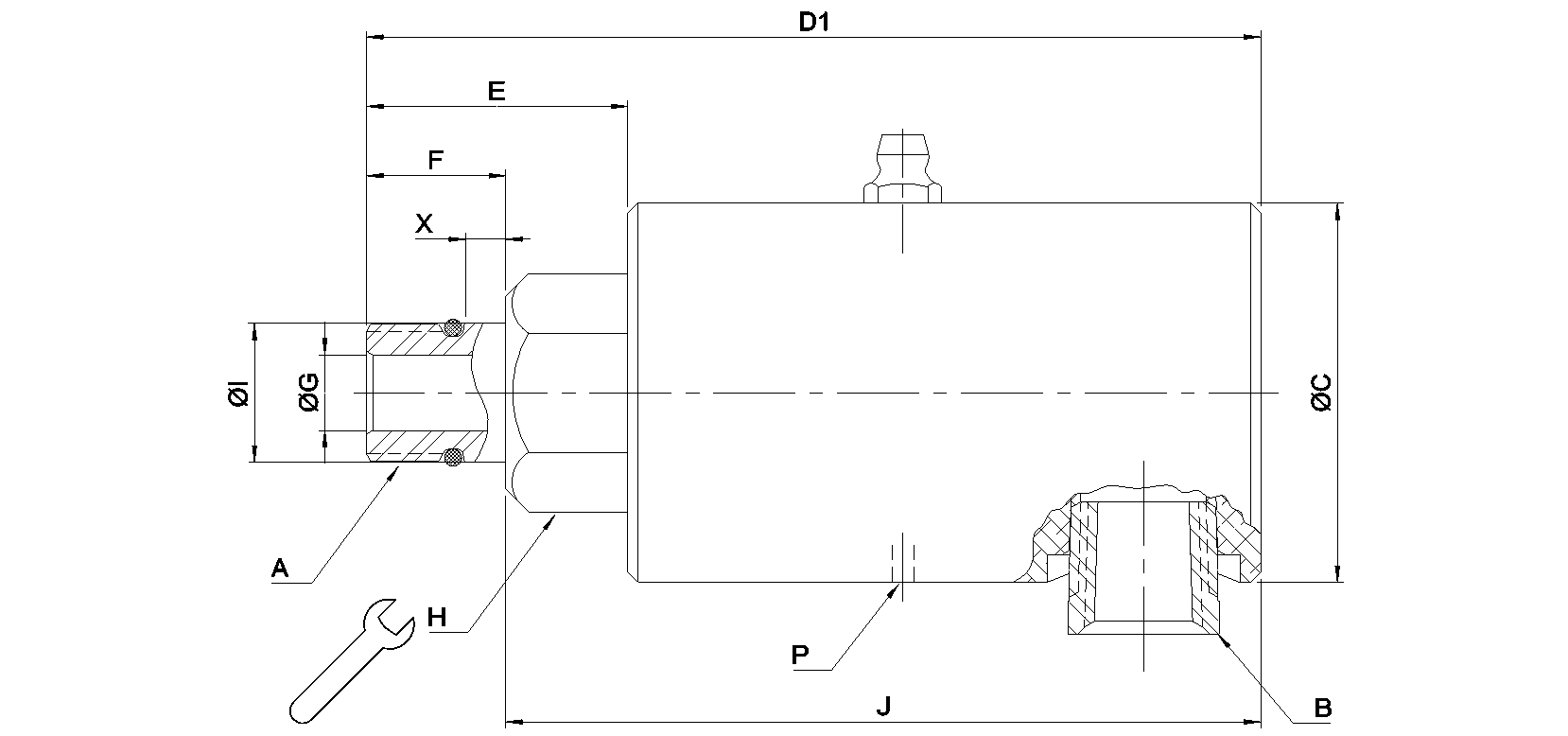

Dimensões
A
M16x1.5 LHM16x1.5 LH
B
1/4" NPT1/4" NPT
C
44 mm1,732 "
D1
103 mm4,055 "
E
30 mm1,181 "
F
16 mm0,63 "
G
9 mm0,354 "
H
24 mm0,945 "
I
16,026 mm0,631 "
J
74 mm2,913 "
P
Non-ThreadedNon-Threaded
X
4 mm0,157 "
Condições de Funcionamento
Fluido
Ar, Óleo hidráulico, VácuoAr, Óleo hidráulico, Vácuo
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
1/4" NPT 1/4" NPT
Ar Max. Caudal
2549 l/min90 CFM
Ar Max. Pressão
10 bar150 psi
Ar Max. Temperatura
121 °C250 °F
Óleo hidráulico Max. Caudal
12,5 l/min3,3 GPM
Óleo hidráulico Max. Pressão
34,5 bar500 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Vácuo Max. Pressão
-0,95 bar-13,75 psi
Vácuo Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1115-241-430
Manual de operação
Operating Manual for Air and Hydraulic unions
Guia de serviço
Service Guide for unions beginning with 1005,1102,1115, or 1205
