Union, 5/8" UNF LH, 0.655" pilot, 3/8" NPT

1115-680-402

  • Passagem simples para ar comprimido seco ou lubrificado
  • O projeto da vedação de "vazamento controlado" permite velocidade máxima com ar comprimido seco ou vácuo
  • Rolamentos de esfera lubrificados para a vida
  • O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
  • Rotor roscado para fácil instalação
  • Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
  • Peças resistentes a corrosão em alumínio anodizado e INOX

Dimensões

Selected dimensions for this product
A
5/8"-18 UNF LH
B
3/8"-18 NPT
C
43,739 mm
D1
106,172 mm
E
33,122 mm
F
19,05 mm
G
8,712 mm
H
23,8 mm
I
16,649 mm
J
74,752 mm
P
Non-Threaded
X
4,826 mm

Condições de Funcionamento

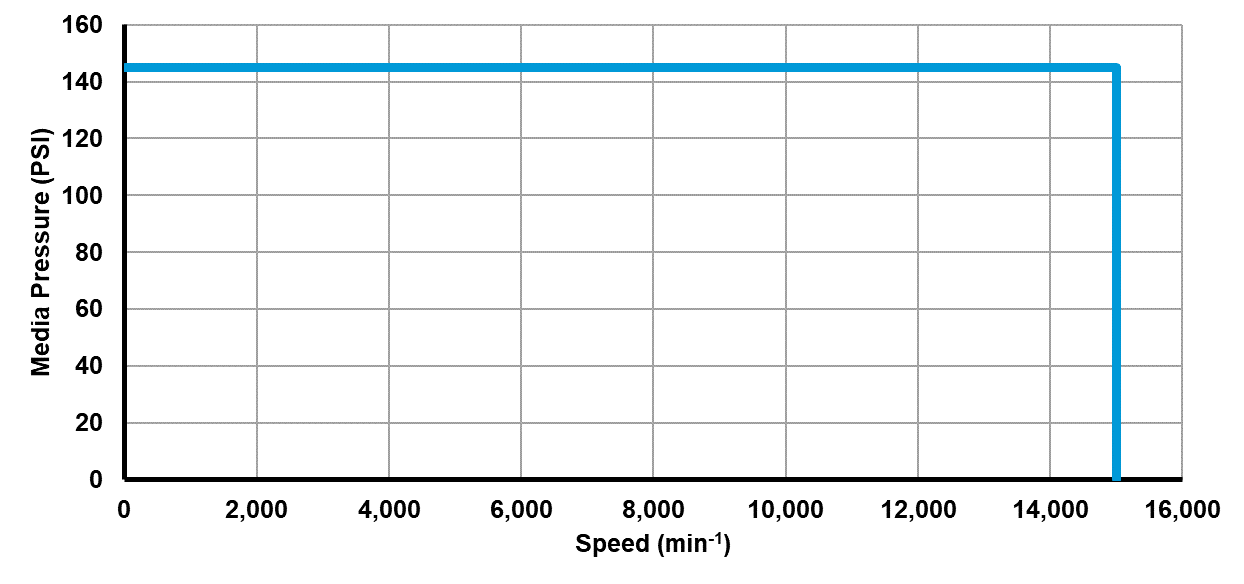

Recommended operating limits for pressure and speed
Fluido
Ar
Conexão de rotor
5/8"-18 UNF LH
Conexão de mangueira
3/8"-18 NPT
Ar Max. Caudal
2549 l/min
Ar Max. Pressão
10 bar
Ar Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Air and Hydraulic unions
Desenho de interface
Interface Control drawing for 1115-680-402
Manual de operação
Operating Manual for "Controlled Leakage" unions
