Union, Closed-Seal, 3/4" Female UNF RH, In-Shaft
1116-040-409
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão

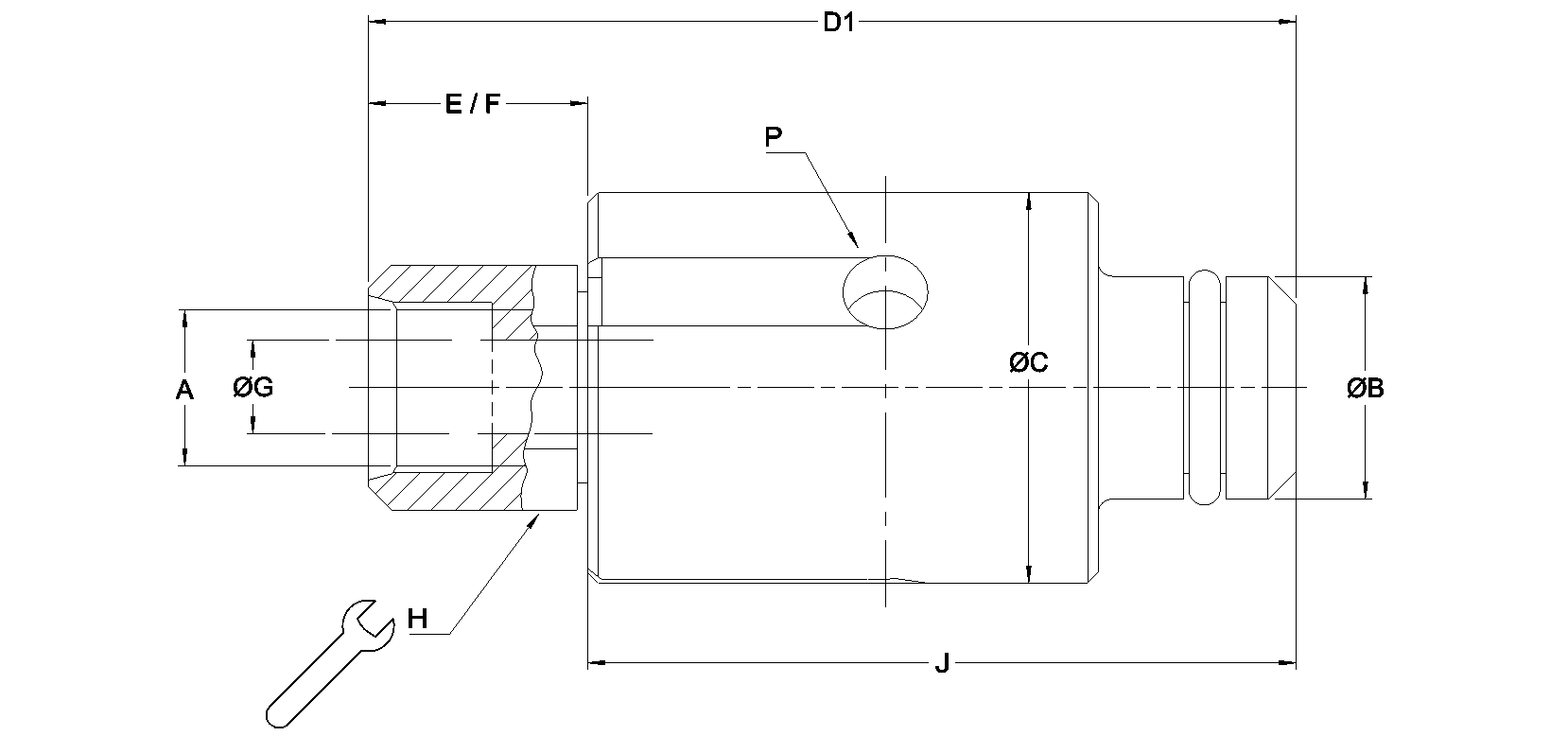

Dimensões
A
3/4"-18 Female UNF RH3/4"-18 Female UNF RH
B
25,02 mm0,985 "
C
43,78 mm1,724 "
D1
103,9 mm4,091 "
E
24,5 mm0,965 "
F
24,5 mm0,965 "
G
17,5 mm0,689 "
H
24 mm0,945 "
J
79,4 mm3,126 "
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
3/4"-18 Female UNF RH 3/4"-18 Female UNF RH
Conexão de mangueira
25.02 mm0.985 "
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1116-040-409
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
