Union, Closed-Seal, 5/8" UNF RH, 3/8" NPT
1116-090-249
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão

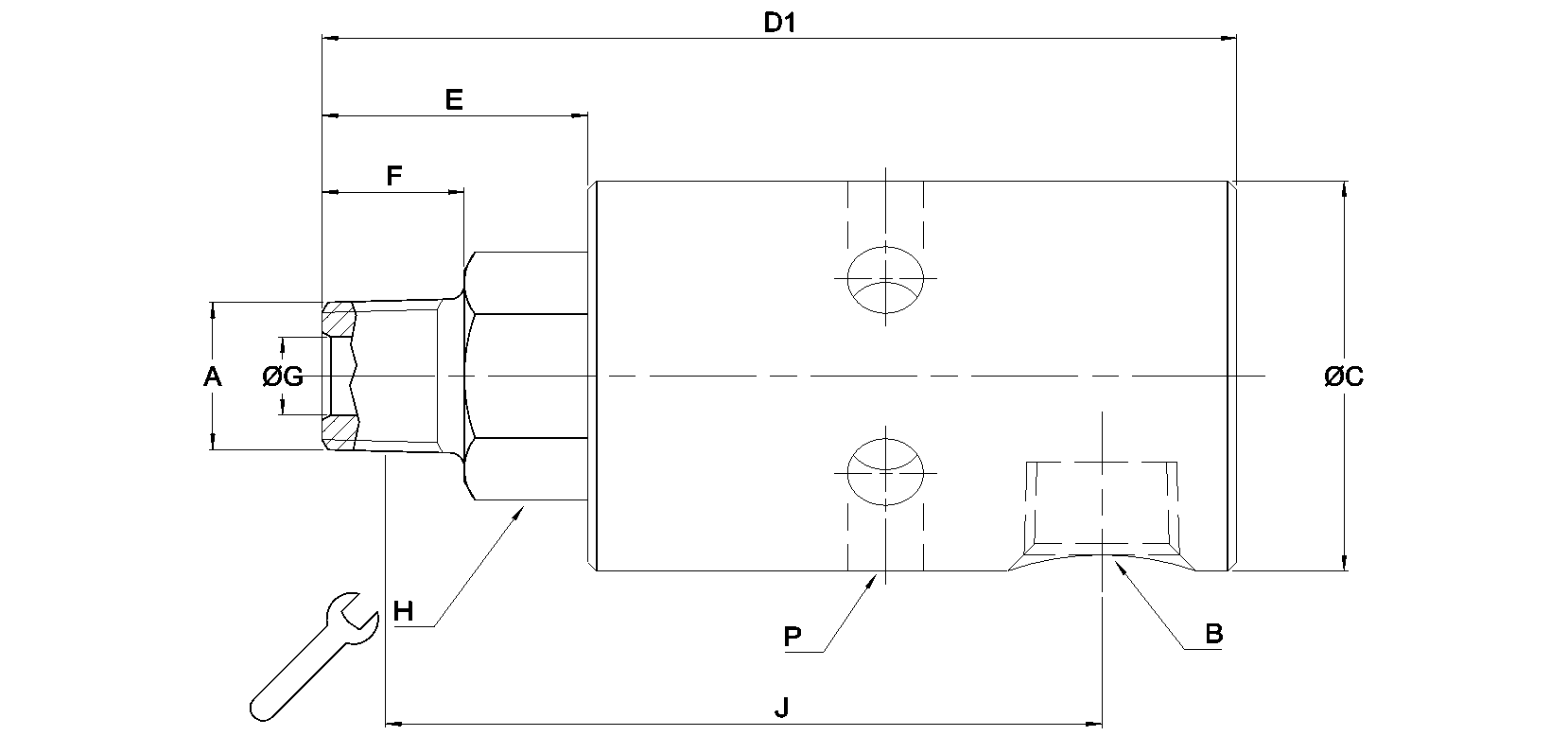

Dimensões
A
5/8"-18 UNF RH5/8"-18 UNF RH
B
3/8"-18 NPT3/8"-18 NPT
C
43,8 mm1,724 "
D1
102,39 mm4,031 "
E
29,8 mm1,173 "
F
15,93 mm0,627 "
G
8,7 mm0,343 "
H
23,8 mm0,937 "
J
71,5 mm2,815 "
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
5/8"-18 UNF RH 5/8"-18 UNF RH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 1116-090-249
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
