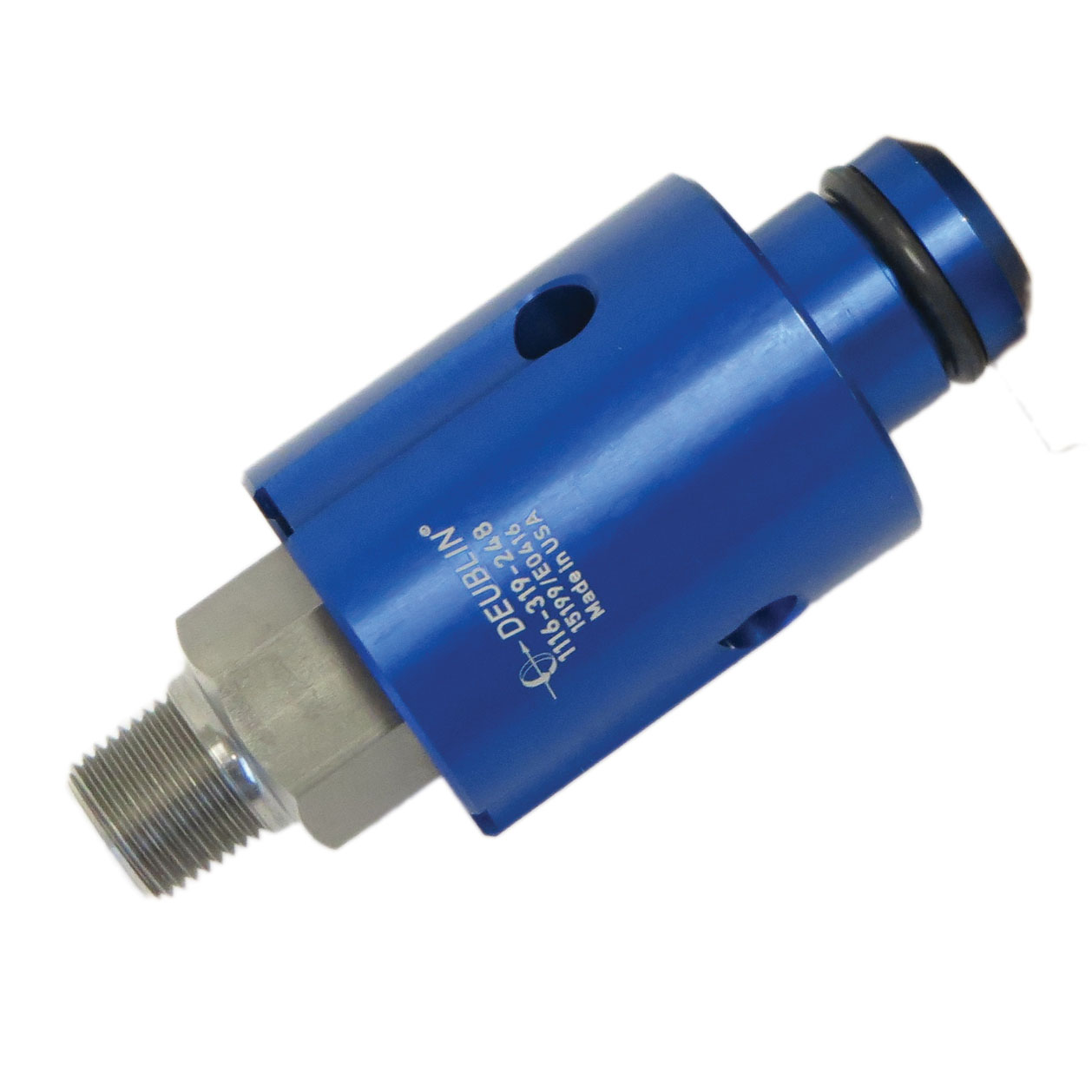

Union, Closed-Seal, 3/8" NPT RH, In-Shaft

1116-319-248

Passagem simples para fluido refrigerante de usinagem ou MQL
Selos fechados para linhas transfer e aplicações similares
O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
Suportado por mancais com rotor roscado para fácil instalação
Rolamentos radiais de esferas para operação suave
Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão

Polegadas / Métricas

A

3/8"-18 NPT RH

B

25,02 mm

C

43,64 mm

D1

105,1 mm

E

29,7 mm

F

15,9 mm

G

8,7 mm

H

24 mm

J

96 mm

P

Non-Threaded

Fluido

Fluido refrigerante de usinagem

Conexão de rotor

3/8"-18 NPT RH

Conexão de mangueira

25.02 mm

Fluido refrigerante de usinagem Max. Caudal

81,8 l/min

Fluido refrigerante de usinagem Max. Pressão

69 bar

Fluido refrigerante de usinagem Max. Temperatura

71 °C

Guia de instalação

Installation Guide for Rotor-Mounted unions

Desenho de interface

Interface Control drawing for 1116-319-248

Manual de operação

Operating Manual for "Closed Seal" unions for machine tools
