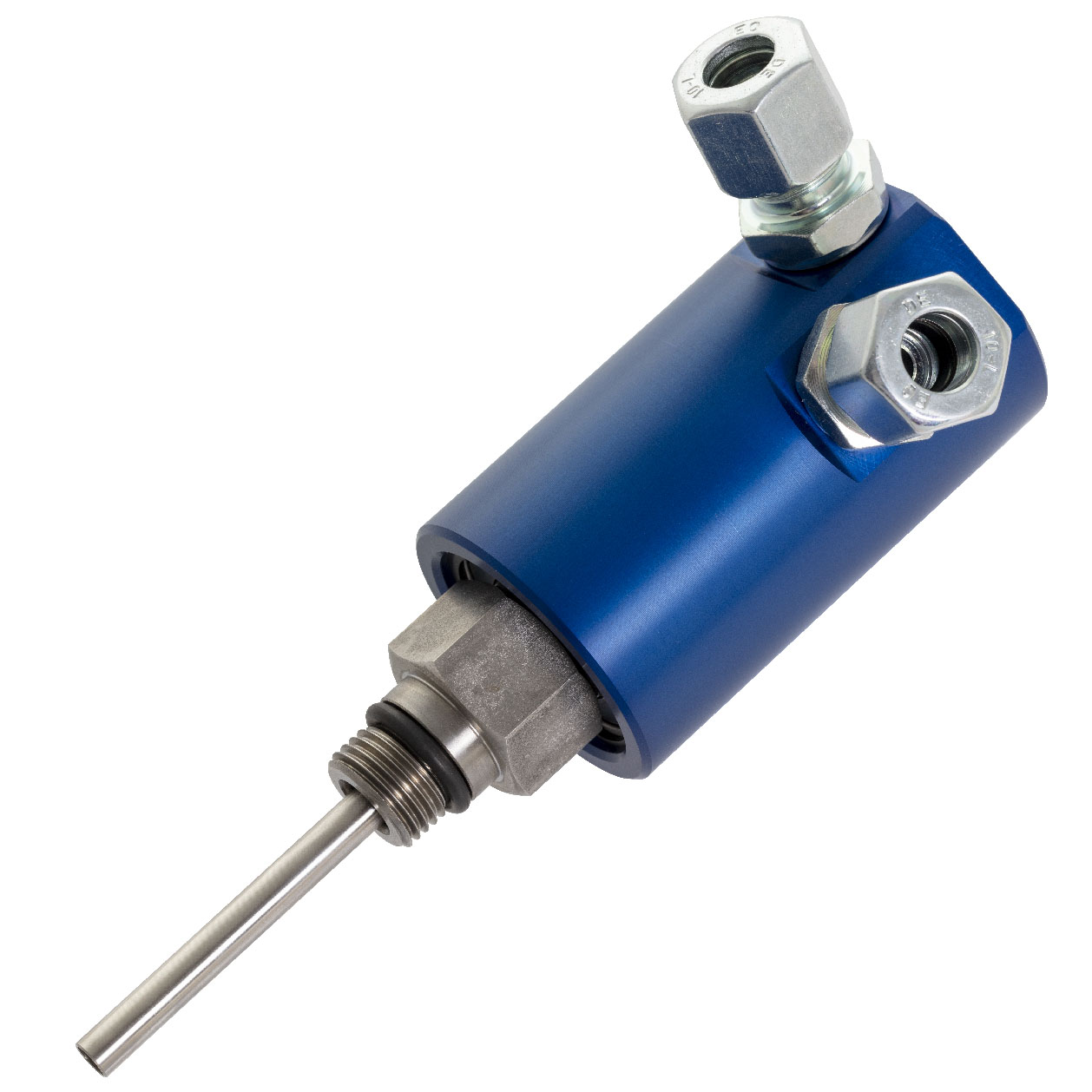

Union, Closed-Seal, M16x1.5 RH, 18 mm pilot, G 1/4"
1116-656-578658
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado e rotor em INOX resistente a corrosão

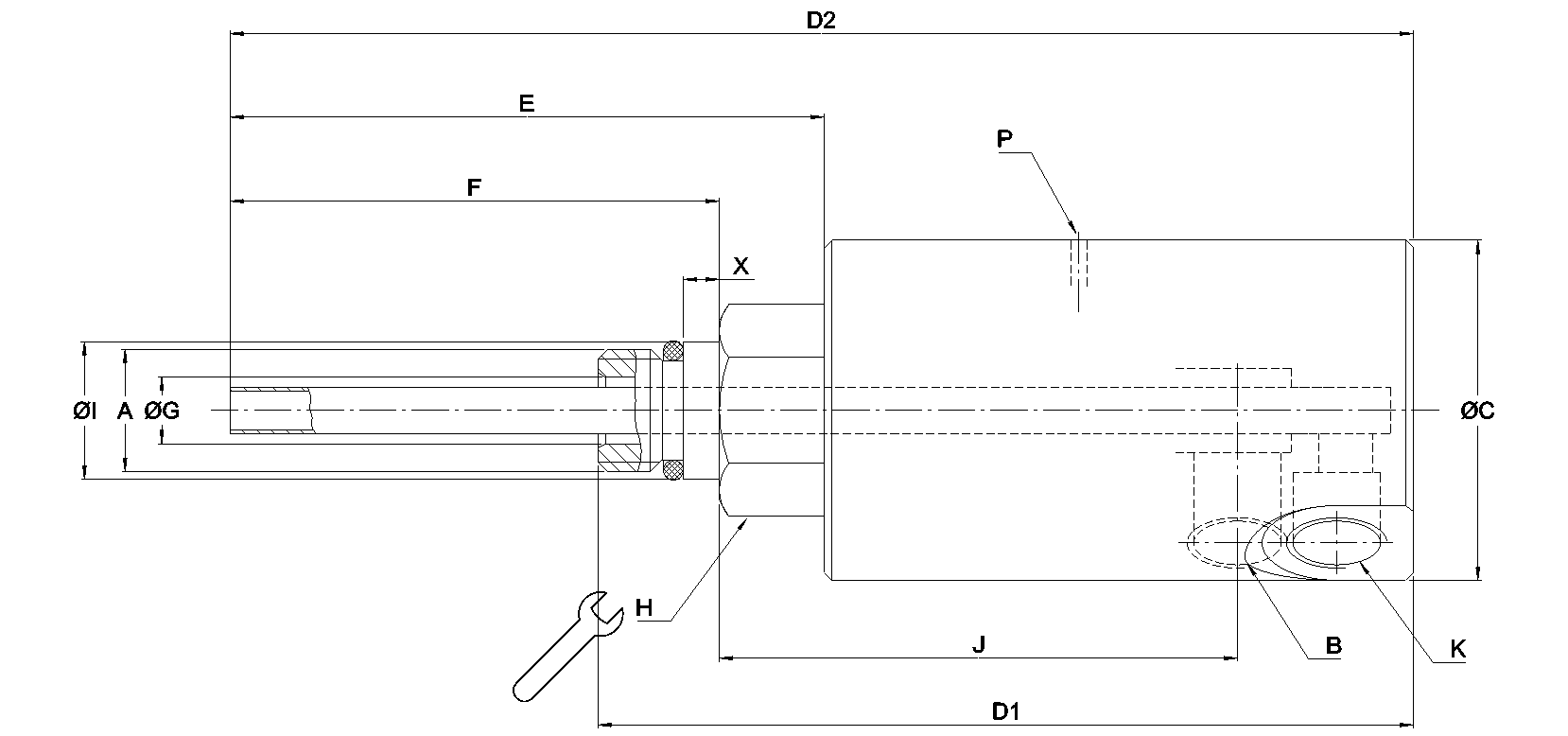

Dimensões
A
M16x1.5 RHM16x1.5 RH
B
G 1/4"-19G 1/4"-19
C
44,5 mm1,752 "
D1
106,6 mm4,197 "
D2
155 mm6,102 "
E
77 mm3,031 "
F
64 mm2,52 "
G
8,7 mm0,343 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
68 mm2,677 "
K
G 1/4"-19G 1/4"-19
P
Non-ThreadedNon-Threaded
X
5 mm0,197 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 RH M16x1.5 RH
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
