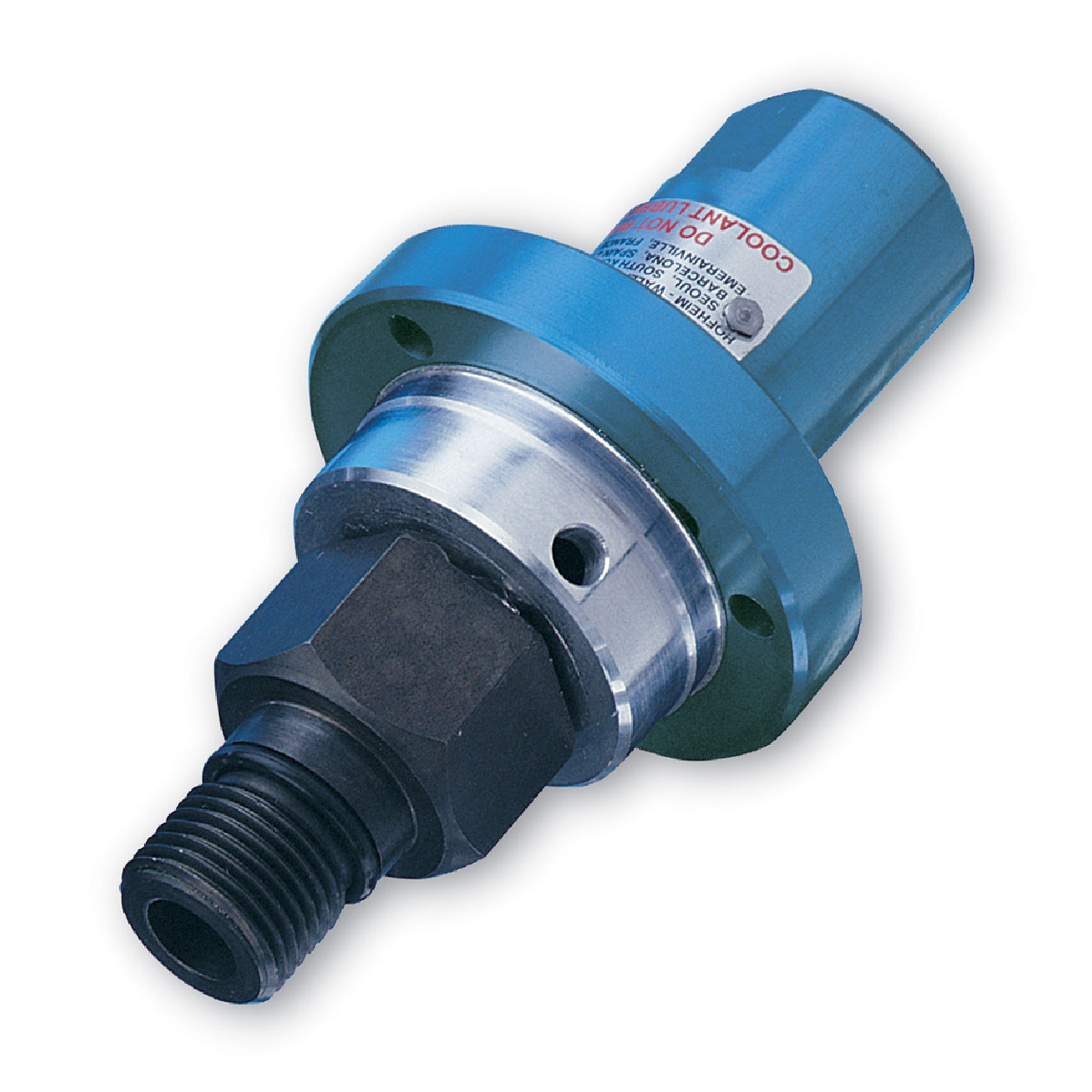

Union, Bearingless Closed-Seal, 5/8" UNF RH, 0.655" pilot, 3/8" NPT
1117-002-110
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
5/8"-18 UNF RH5/8"-18 UNF RH
B
3/8"-18 NPT3/8"-18 NPT
C
30,9 mm1,217 "
D1
95,4 mm3,756 "
E
37 mm1,457 "
F
19 mm0,748 "
G
8,7 mm0,343 "
H
23,8 mm0,937 "
I
16,647 mm0,655 "
J
76 mm2,992 "
L
22,2 mm0,874 "
P
Non-ThreadedNon-Threaded
X
4,83 mm0,19 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
5/8"-18 UNF RH 5/8"-18 UNF RH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2549 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-002-110
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
