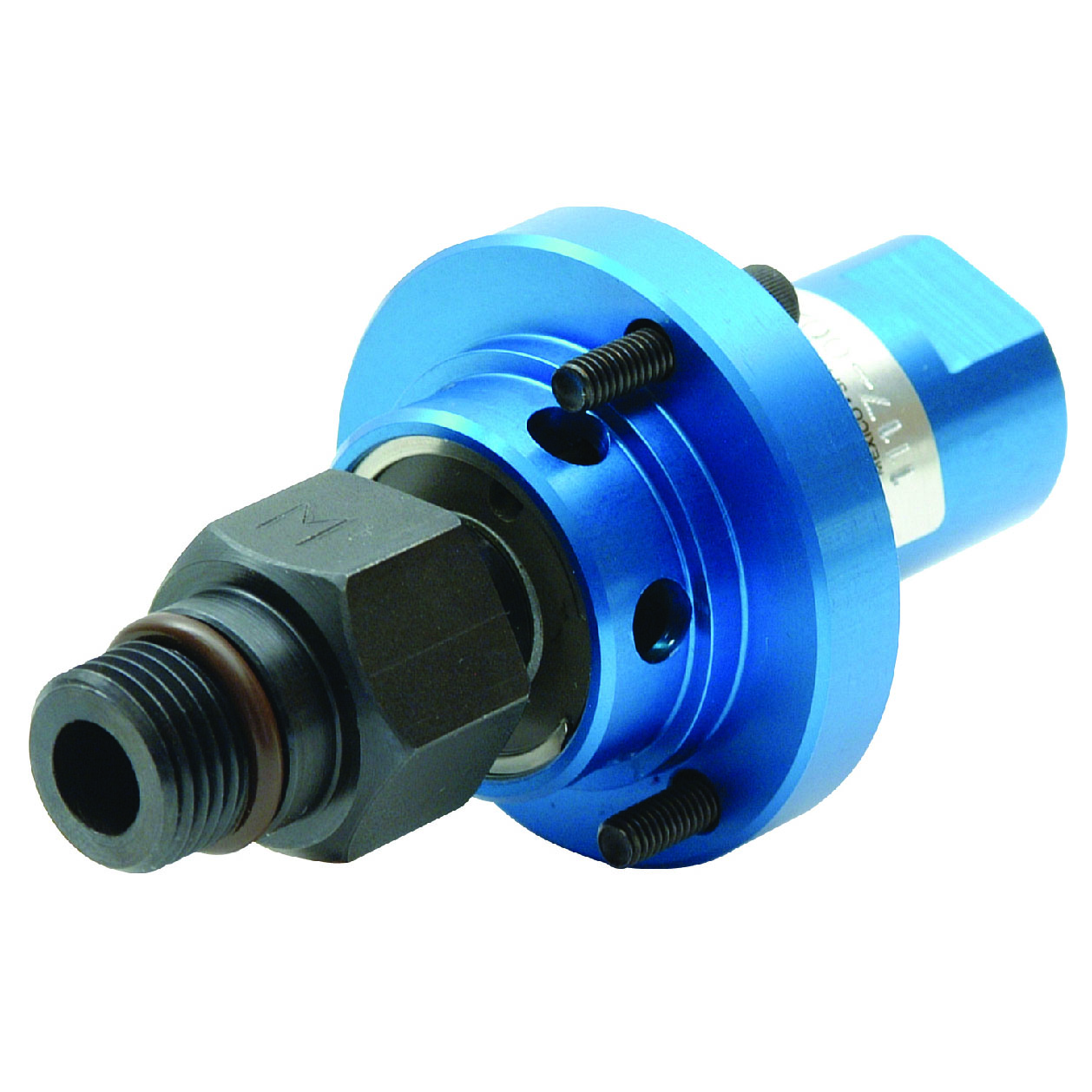

Union, Bearingless Closed-Seal, M16x1.5 LH, 18 mm pilot, 3/8" NPT
1117-002-116
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
3/8"-18 NPT3/8"-18 NPT
C
50,8 mm2 "
D1
92,8 mm3,654 "
E
32,4 mm1,276 "
F
16 mm0,63 "
G
8,7 mm0,343 "
H
24 mm0,945 "
I
17,993 mm0,708 "
J
76,8 mm3,024 "
L
22 mm0,866 "
P
Non-ThreadedNon-Threaded
X
5 mm0,197 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-002-116
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
