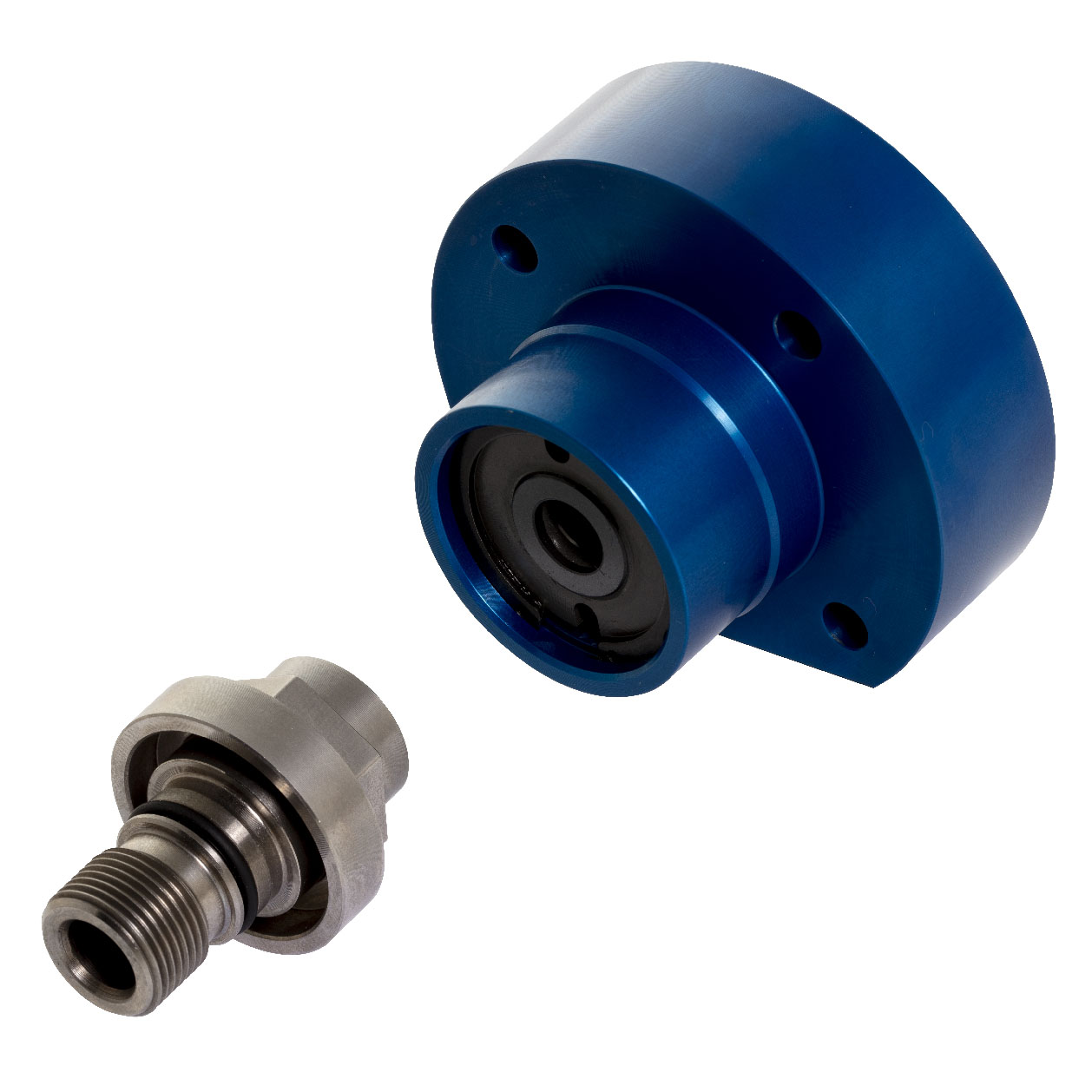

Union, Bearingless Closed-Seal, M14x1 LH, 18 mm pilot, G 3/8"
1117-071
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M14x1 LHM14x1 LH
B
G 3/8"-19G 3/8"-19
C
50 mm1,969 "
D1
74,6 mm2,937 "
E
33,1 mm1,303 "
F
19 mm0,748 "
G
8 mm0,315 "
I
17,993 mm0,708 "
J
55,6 mm2,189 "
P
Non-ThreadedNon-Threaded
X
5 mm0,197 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M14x1 LH M14x1 LH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-071
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
