Union, Bearingless Closed-Seal, M16x1.5 LH, 18 mm pilot, 3/8" PT
1117-340-357
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
3/8"-19 PT3/8"-19 PT
C
54 mm2,126 "
D1
108,4 mm4,268 "
E
59,9 mm2,358 "
F
15,9 mm0,626 "
G
4,7 mm0,185 "
H
23,8 mm0,937 "
I
17,993 mm0,708 "
J
92,5 mm3,642 "
L
25,4 mm1 "
P
Non-ThreadedNon-Threaded
X
4,8 mm0,189 "

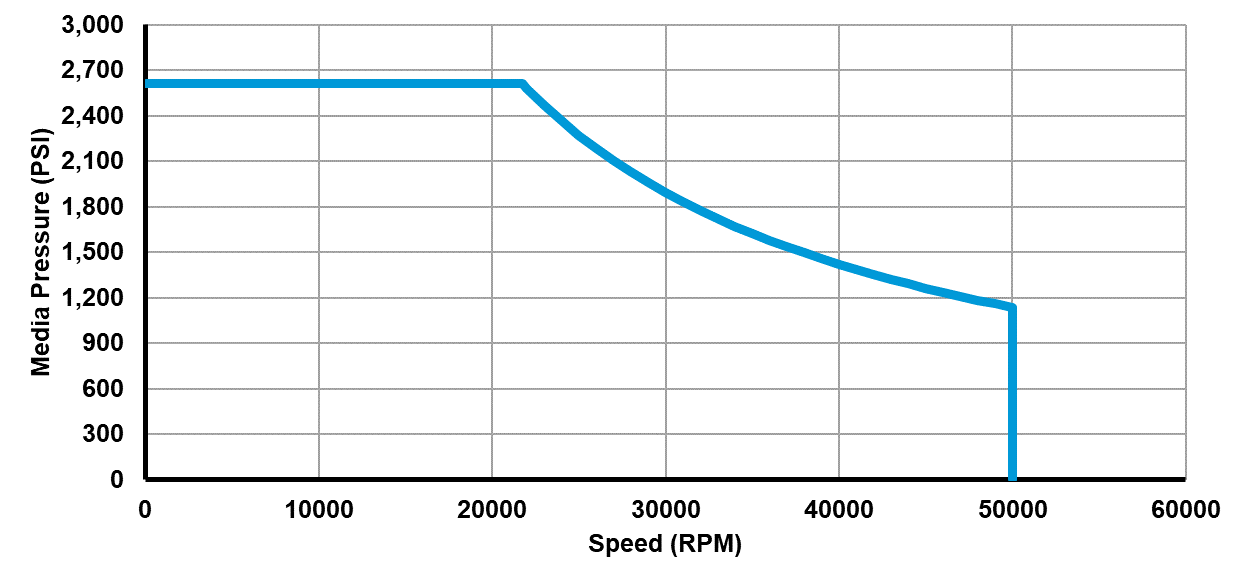

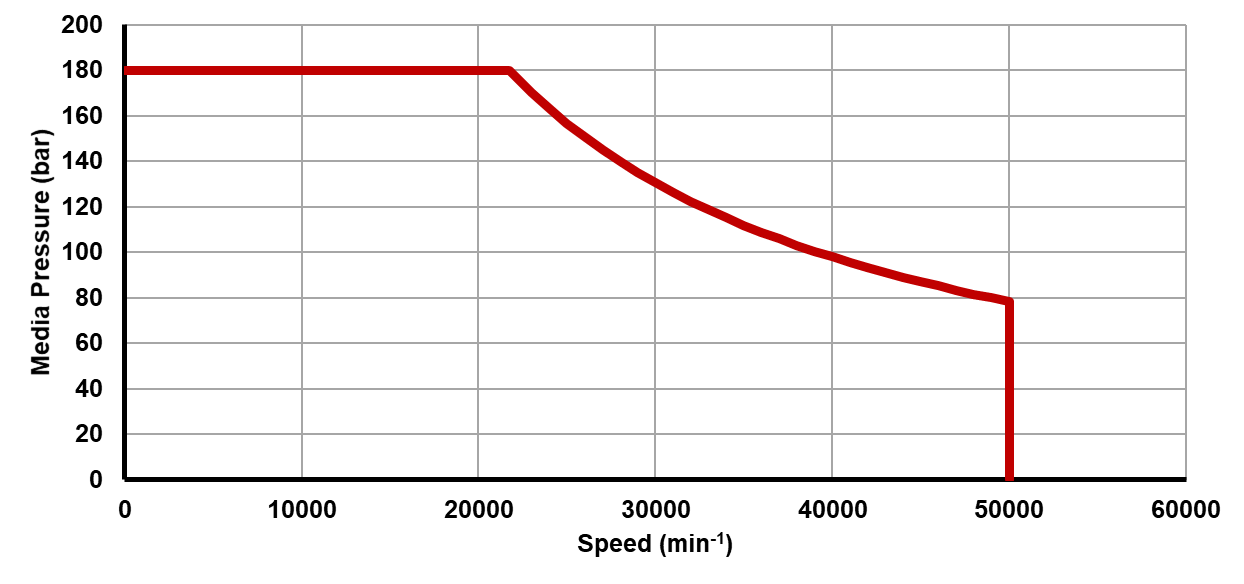

Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
3/8"-19 PT 3/8"-19 PT
Fluido refrigerante de usinagem Max. Caudal
15 l/min4,1 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
121 °C250 °F
