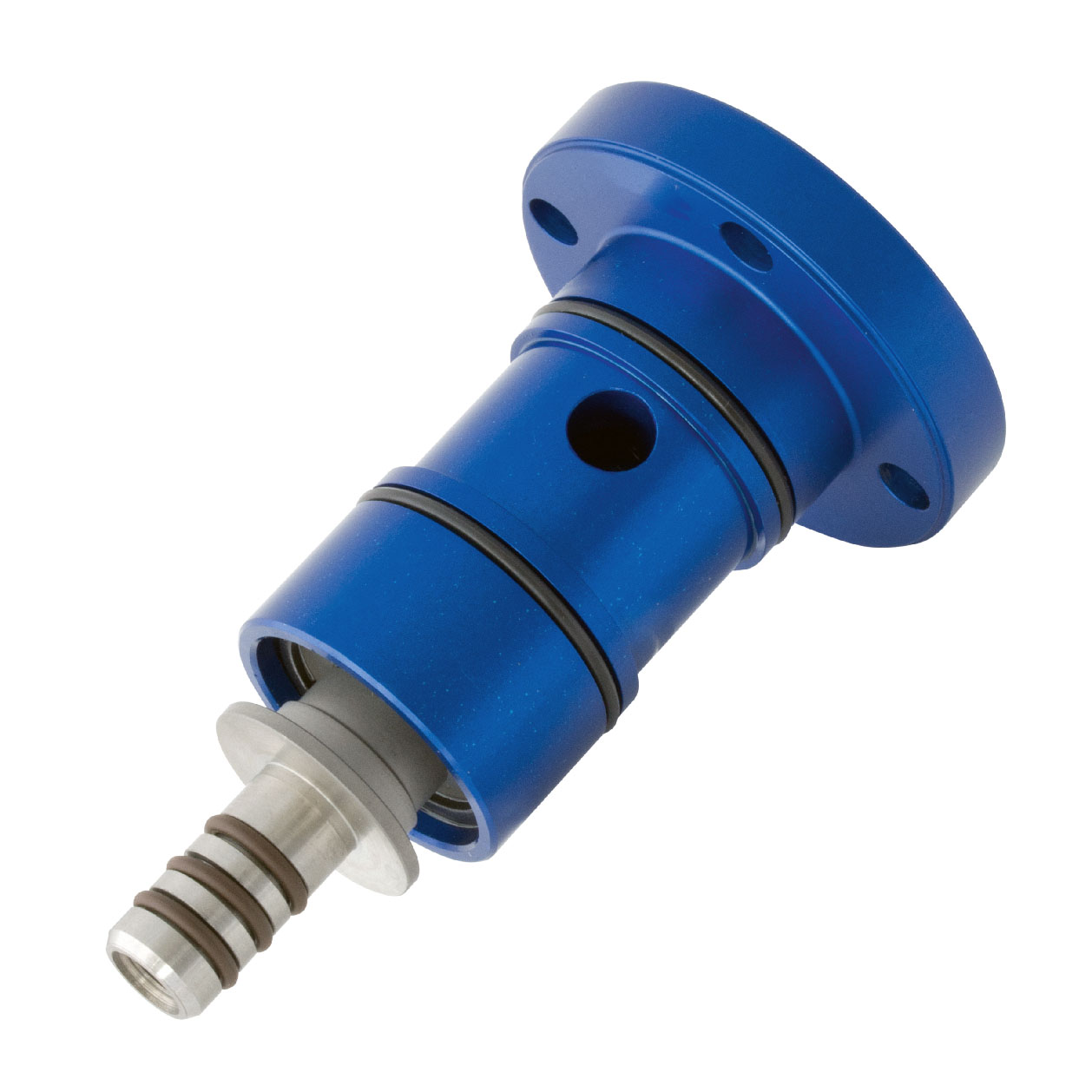

Union, Bearingless Closed-Seal, 12 mm pilot
1117-420-415
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão

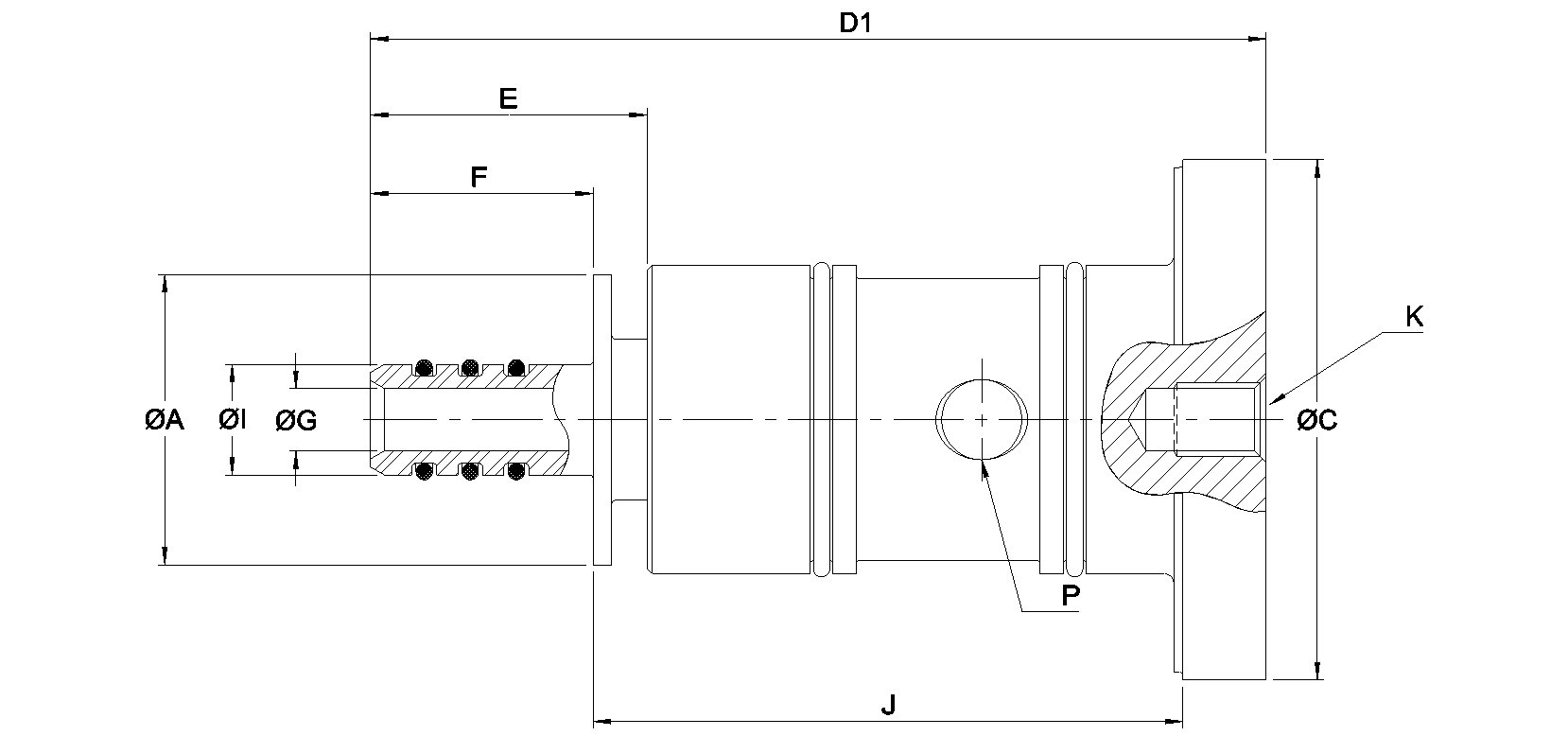

Dimensões
A
31,5 mm1,24 "
C
56,49 mm2,224 "
D1
97,2 mm3,828 "
E
24,2 mm0,953 "
F
30,1 mm1,185 "
G
6,8 mm0,268 "
J
64 mm2,521 "
K
M8x1.25 Metric ThreadM8x1.25 Metric Thread
I
11,983 mm0,472 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
31.5 mm1.24 "
Fluido refrigerante de usinagem Max. Caudal
30 l/min7,9 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-420-415
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
