Union, Bearingless Closed-Seal, M12x1.25 LH, 14 mm pilot, 3/8" PT
1117-490-493
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M12x1.25 LHM12x1.25 LH
B
3/8"-19 PT3/8"-19 PT
C
54 mm2,126 "
D1
105,2 mm4,142 "
E
61,1 mm2,406 "
F
17 mm0,669 "
G
5 mm0,197 "
H
18 mm0,709 "
I
14 mm0,551 "
J
97,8 mm3,85 "
L
25 mm0,984 "
P
Non-ThreadedNon-Threaded
X
5 mm0,197 "

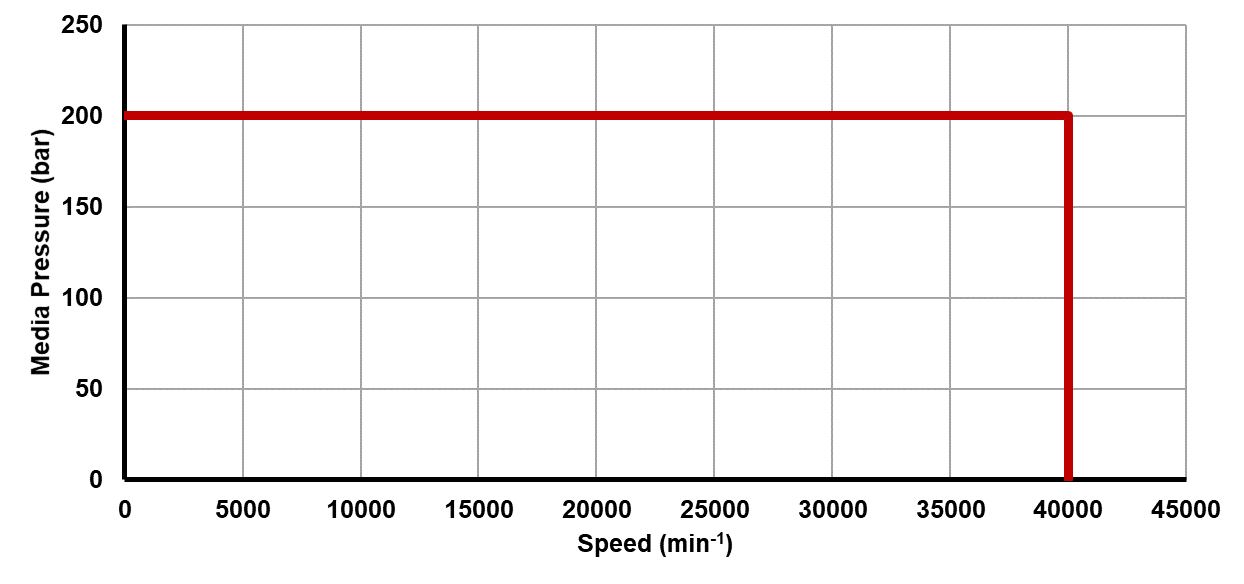

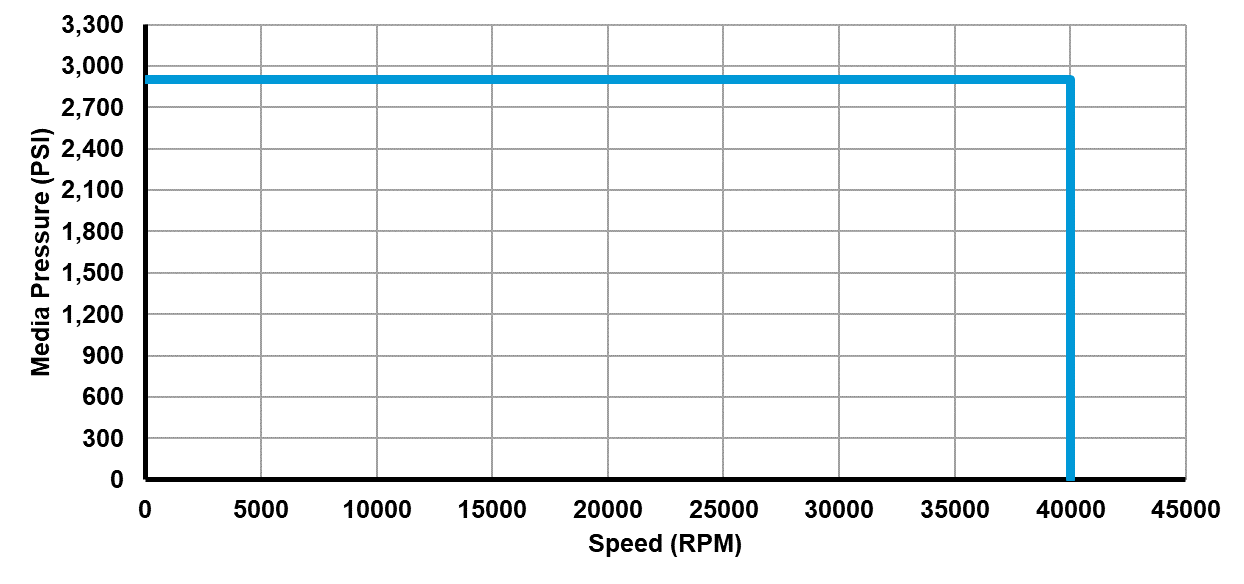

Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M12x1.25 LH M12x1.25 LH
Conexão de mangueira
3/8"-19 PT 3/8"-19 PT
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
180 bar2610 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
608 l/min21,5 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-490-493
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
