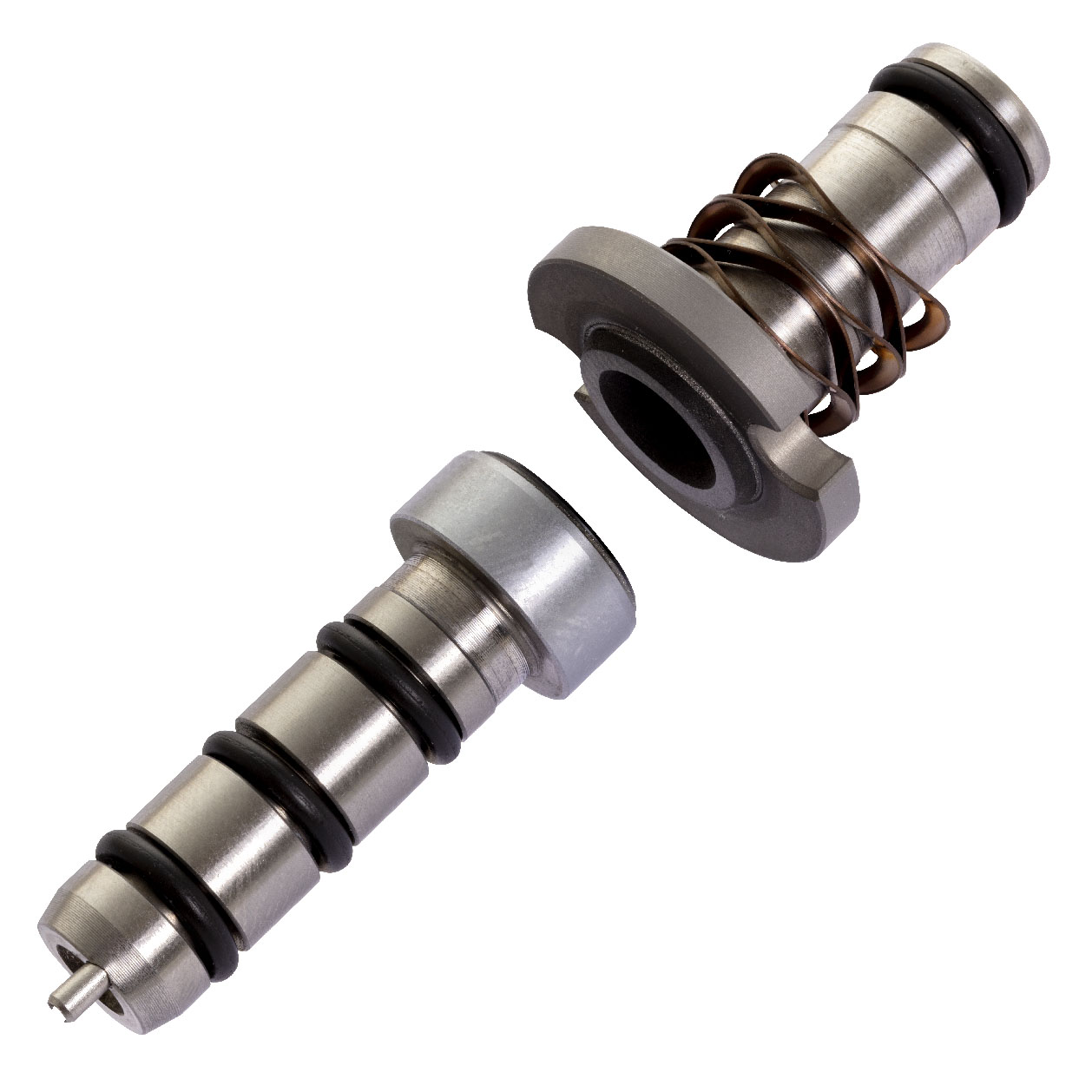

Union, Cartridge Closed-Seal, 8 mm pilot
1117-619
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão

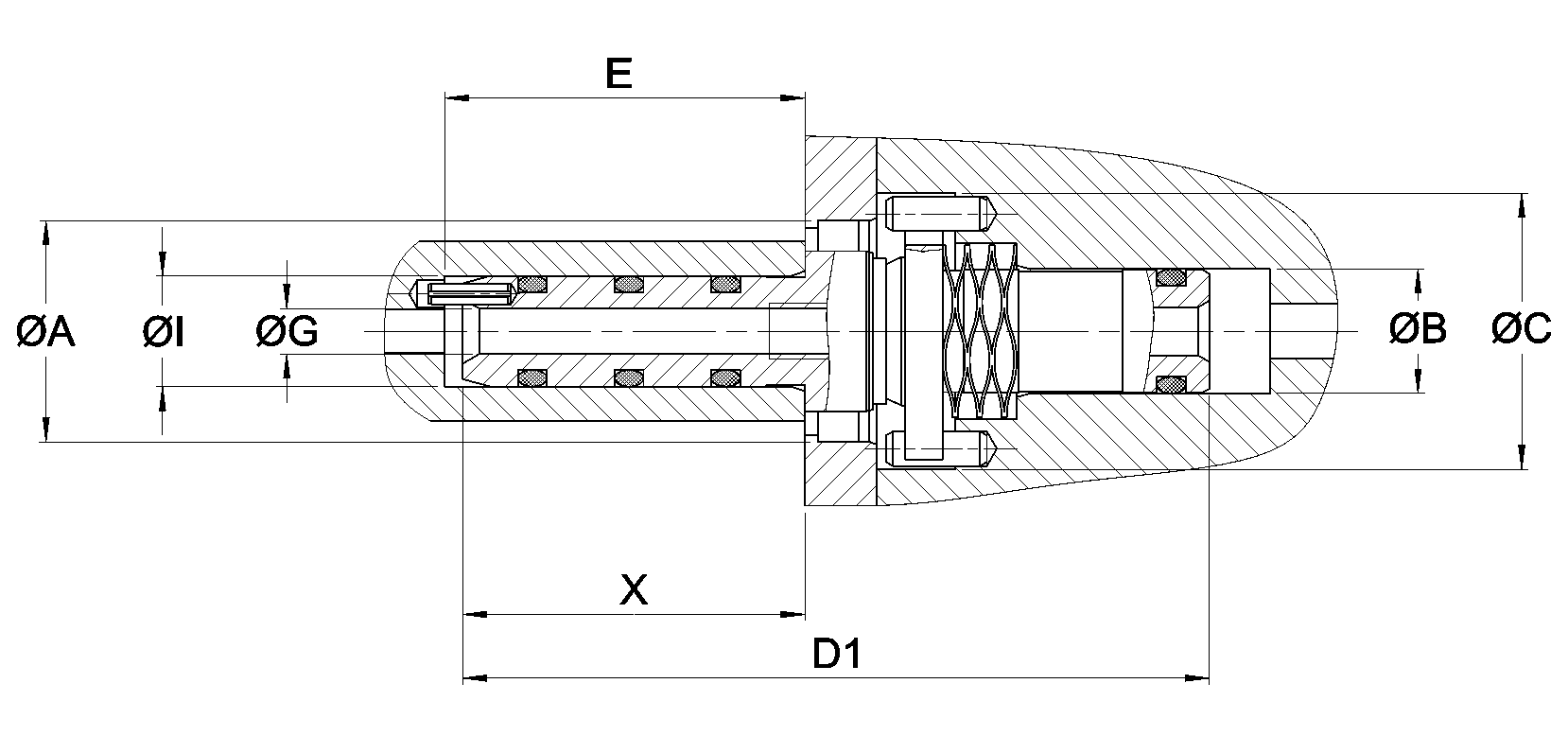

Dimensões
A
16,027 mm0,631 "
B
9,015 mm0,355 "
C
20 mm0,787 "
D1
54,1 mm2,13 "
E
26,1 mm1,028 "
G
3,3 mm0,13 "
I
8,015 mm0,316 "
X
24,8 mm0,976 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, ÁguaFluido refrigerante de usinagem, Água
Conexão de rotor
16.027 mm0.631 "
Conexão de mangueira
9.015 mm0.355 "
Fluido refrigerante de usinagem Max. Caudal
10,9 l/min2,9 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Água Max. Caudal
81,8 l/min21,6 GPM
Água Max. Pressão
110 bar1600 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Internally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-619
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
