Union, Bearingless Closed-Seal, M14x1.5 LH, 16 mm pilot, G 3/8"
1117-628-573
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão

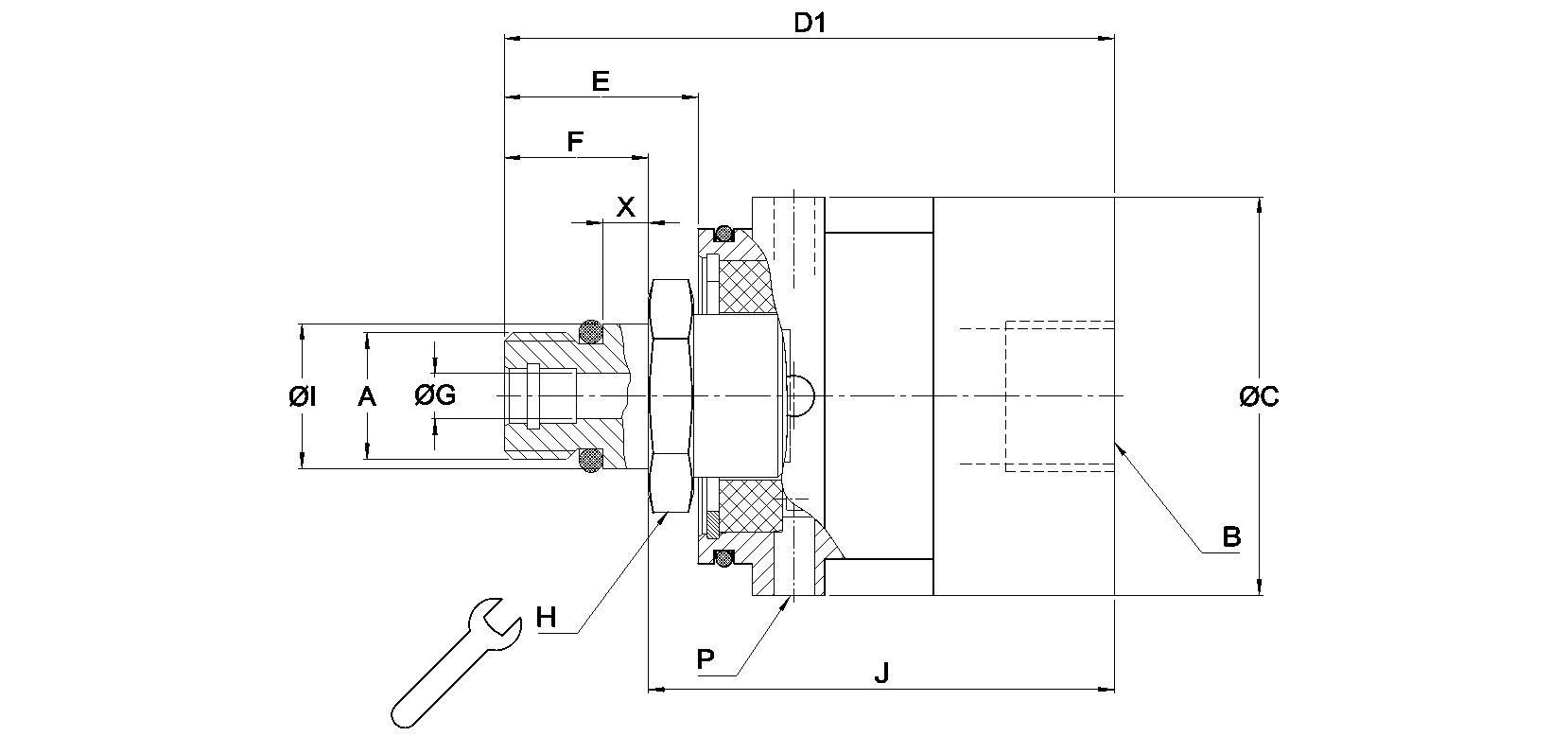

Dimensões
A
M14x1.5 LHM14x1.5 LH
B
G 3/8"-19G 3/8"-19
C
44 mm1,732 "
D1
67,4 mm2,654 "
E
21,4 mm0,843 "
F
15,9 mm0,626 "
G
5 mm0,197 "
H
22 mm0,866 "
I
15,993 mm0,63 "
J
51,5 mm2,028 "
P
Non-ThreadedNon-Threaded
X
5 mm0,197 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M14x1.5 LH M14x1.5 LH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
32,5 l/min8,6 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
674 l/min23,8 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-628-573
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
