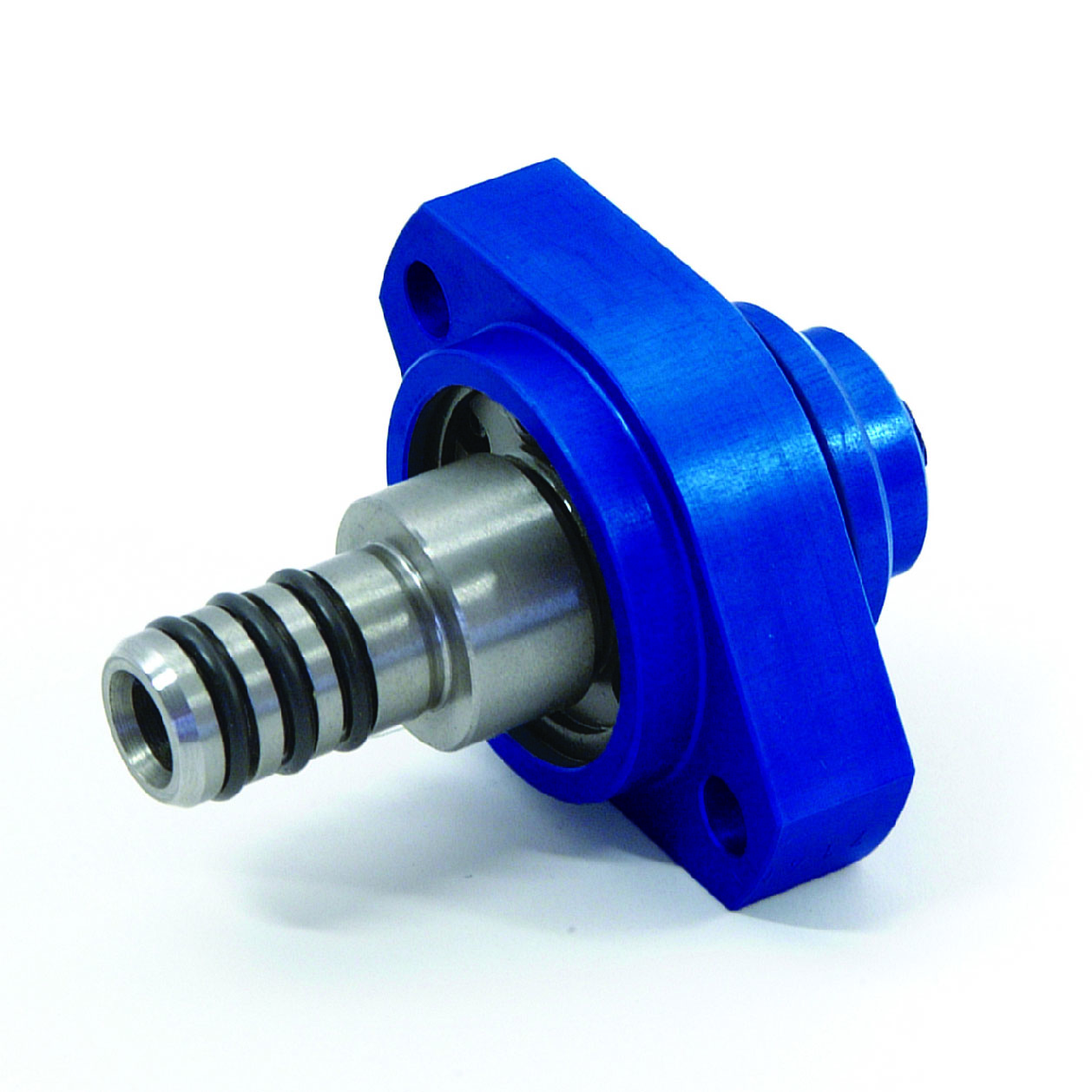

Union, Bearingless Closed-Seal, 12 mm pilot
1117-789
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
18 mm0,709 "
B
24,98 mm0,983 "
C
63 mm2,48 "
D1
68 mm2,677 "
E
33 mm1,299 "
F
24 mm0,945 "
G
6,8 mm0,268 "
I
11,984 mm0,472 "
J
46 mm1,811 "
X
20 mm0,787 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, ÁguaFluido refrigerante de usinagem, Água
Conexão de rotor
18 mm0.709 "
Conexão de mangueira
24.98 mm0.983 "
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Água Max. Caudal
81,8 l/min21,6 GPM
Água Max. Pressão
110 bar1600 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-789
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
