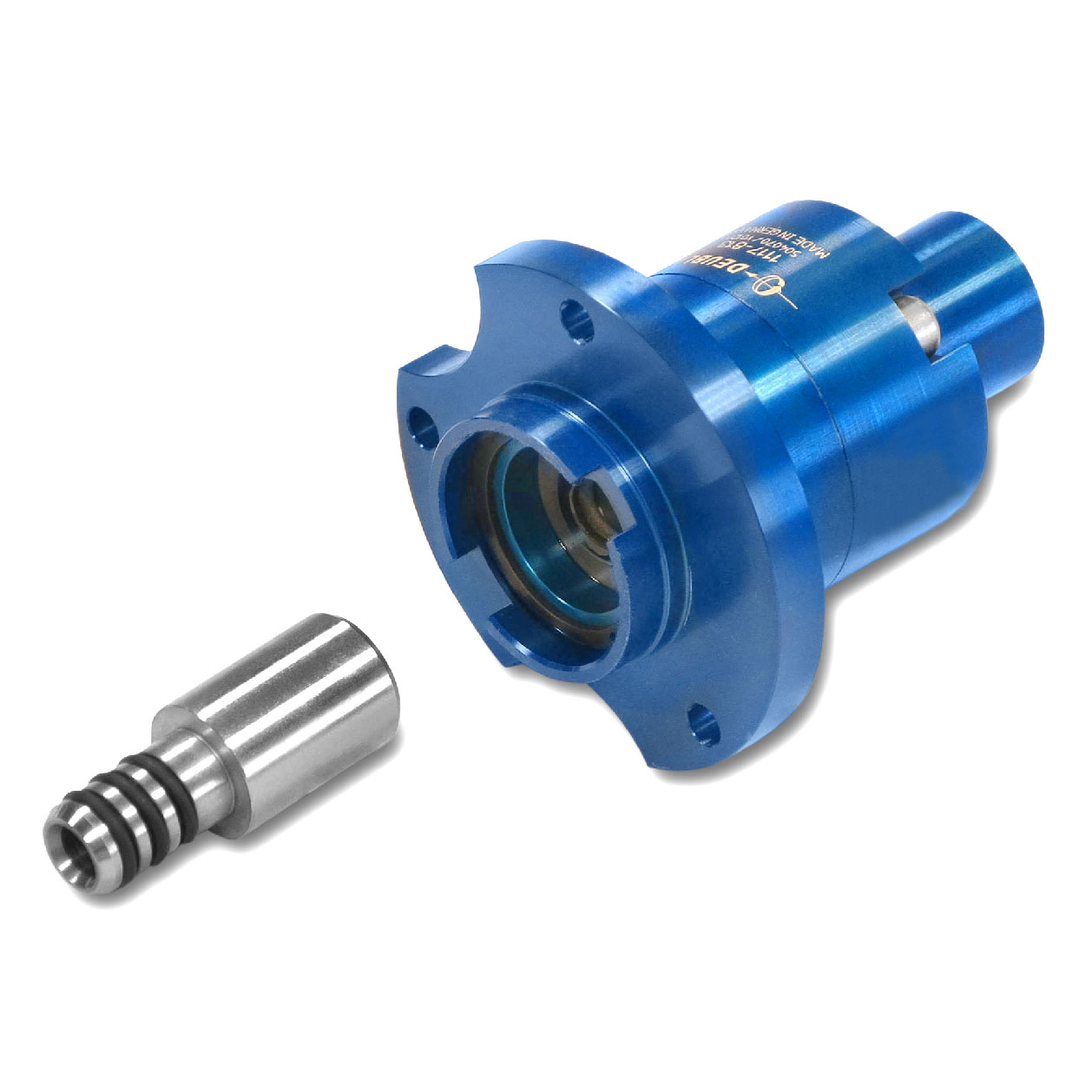

Union, Bearingless Closed-Seal, 12 mm pilot, G 1/4"
1117-813
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
18 mm0,709 "
B
G 1/4"-19G 1/4"-19
C
67 mm2,638 "
D1
110 mm4,331 "
E
32,5 mm1,28 "
F
20,5 mm0,807 "
G
6,8 mm0,268 "
I
11,984 mm0,472 "
J
55,5 mm2,185 "
K
M14x1.5 Metric ThreadM14x1.5 Metric Thread
P
Non-ThreadedNon-Threaded
X
20,5 mm0,807 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagemFluido refrigerante de usinagem
Conexão de rotor
18 mm0.709 "
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
