Union, Bearingless Closed-Seal, M15x1 RH, 16 mm pilot, G 3/8"
1117-816
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão

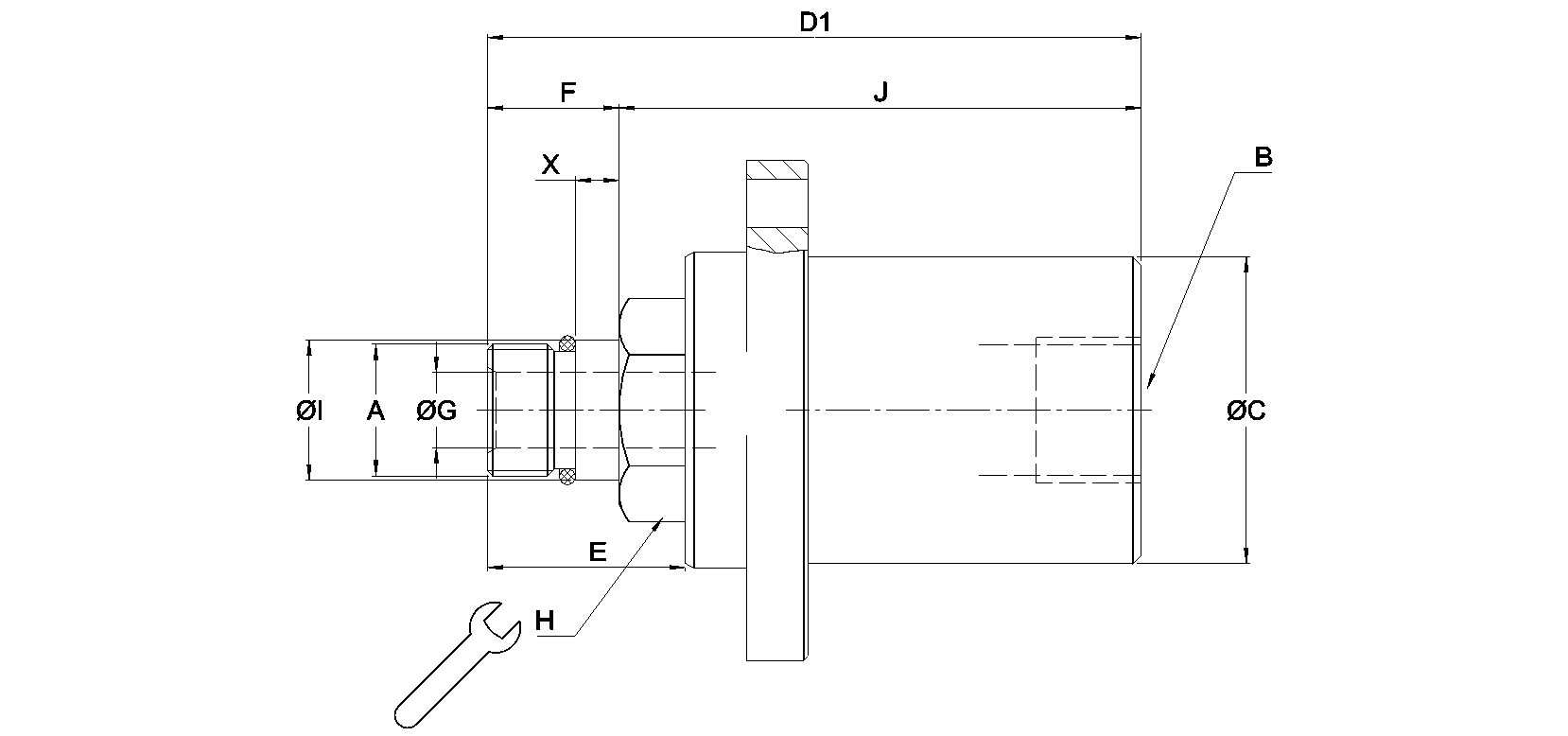

Dimensões
A
M15x1 RHM15x1 RH
B
G 3/8"-19G 3/8"-19
C
35 mm1,378 "
D1
74,5 mm2,933 "
E
22,5 mm0,886 "
F
15 mm0,591 "
G
8,6 mm0,339 "
H
22 mm0,866 "
I
16 mm0,63 "
J
59,5 mm2,343 "
X
5 mm0,197 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, ÁguaFluido refrigerante de usinagem, Água
Conexão de rotor
M15x1 RH M15x1 RH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
121 °C250 °F
Água Max. Caudal
81,8 l/min21,6 GPM
Água Max. Pressão
110 bar1600 psi
Água Max. Temperatura
121 °C250 °F
