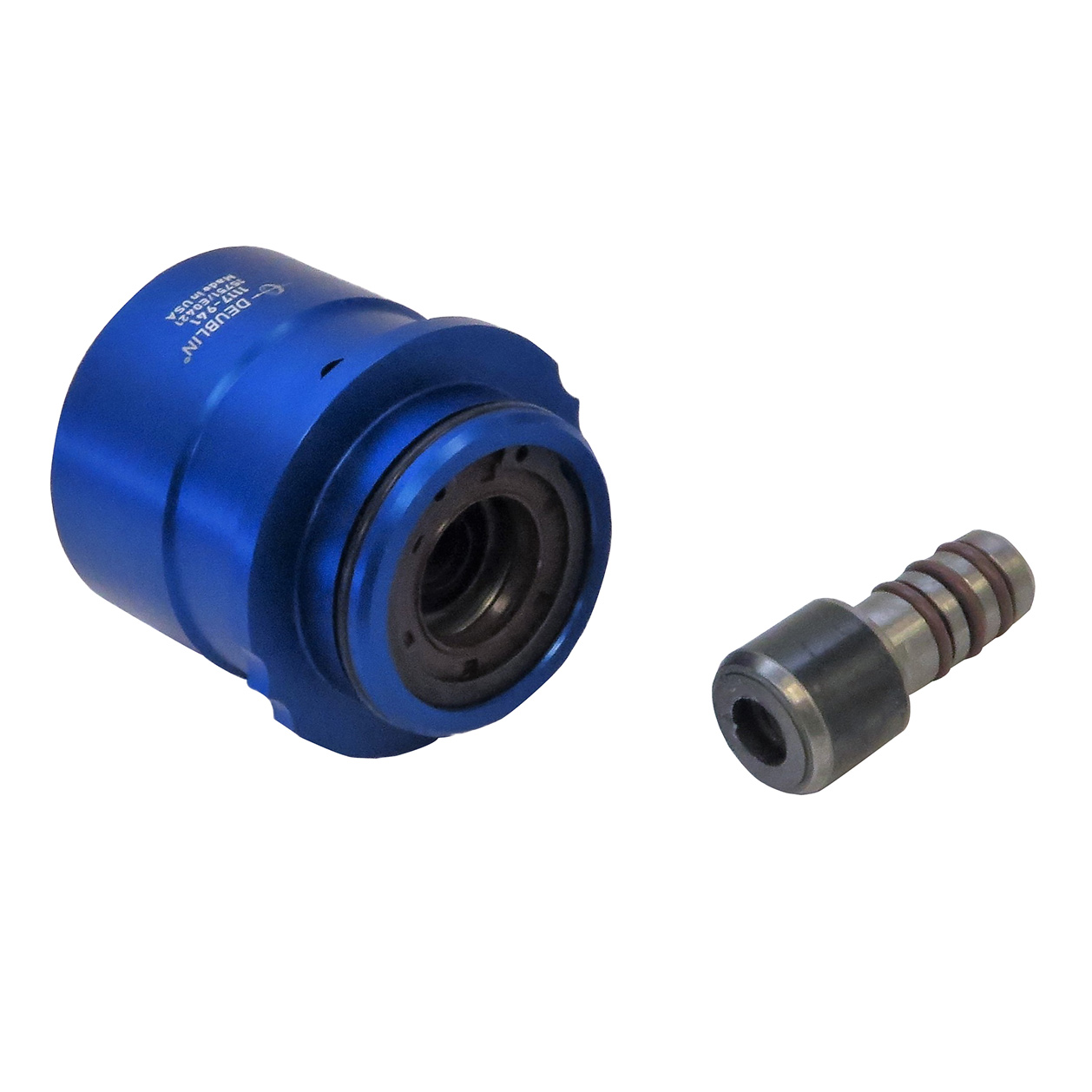

Union, Bearingless Closed-Seal, 12 mm pilot, G 1/4"
1117-941
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
18 mm0,709 "
B
G 1/4"-19G 1/4"-19
C
51,5 mm2,028 "
D1
79 mm3,11 "
E
28 mm1,102 "
F
24 mm0,945 "
G
6,8 mm0,268 "
I
12 mm0,472 "
J
44 mm1,732 "
P
Non-ThreadedNon-Threaded
X
24 mm0,945 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
18 mm0.709 "
Conexão de mangueira
G 1/4"-19 G 1/4"-19
Fluido refrigerante de usinagem Max. Caudal
81,8 l/min21,6 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1117-941
Manual de operação
Operating Manual for "Closed Seal" unions for machine tools
