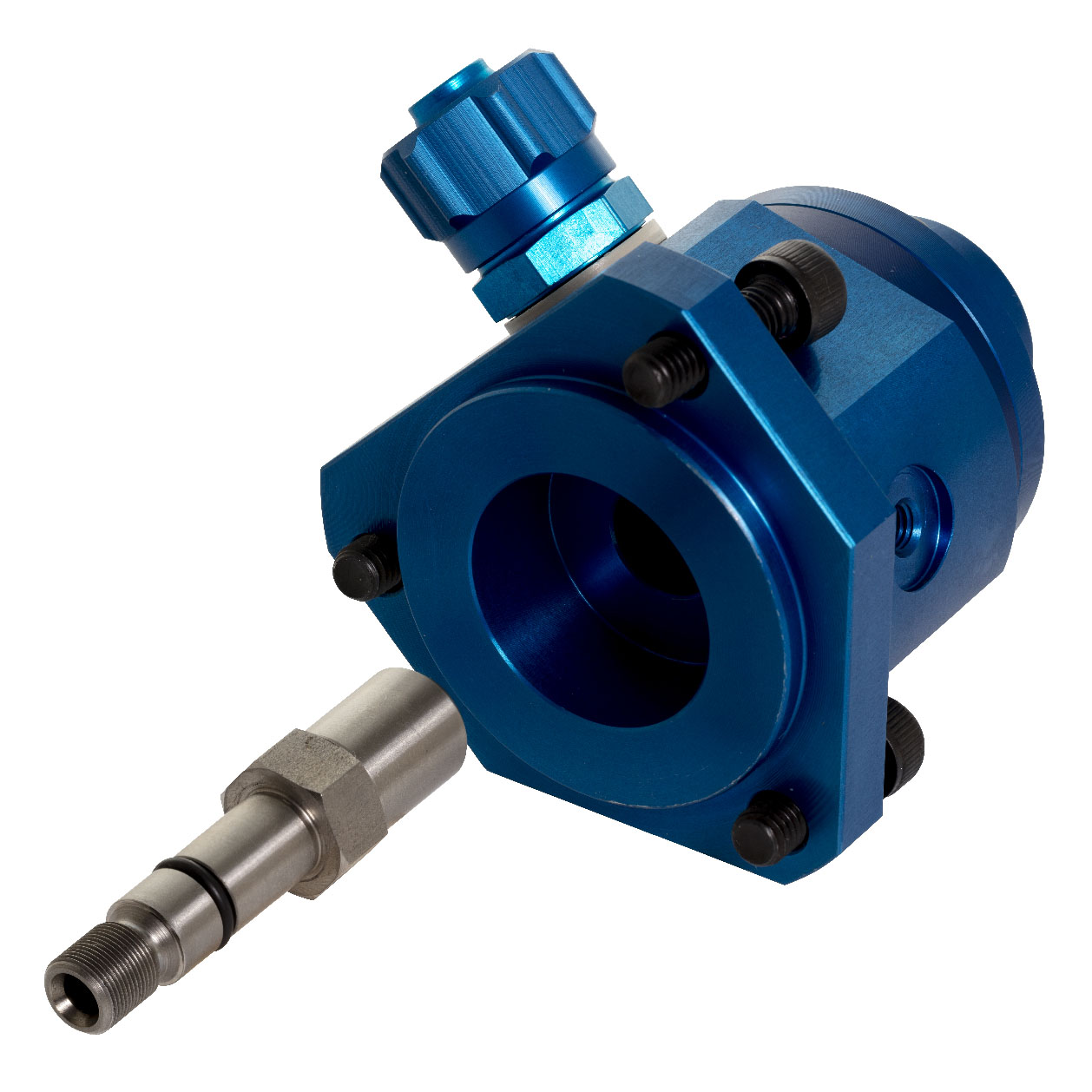

Union, Bearingless Pop-Off, M8x0.5 LH, 9 mm pilot, G 3/8"
1121-254-255
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O curso de abertura pop-off ultra-curto de 0,1 mm restringe a drenagem do fluido refrigerante de usinagem residual durante a troca da ferramenta
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

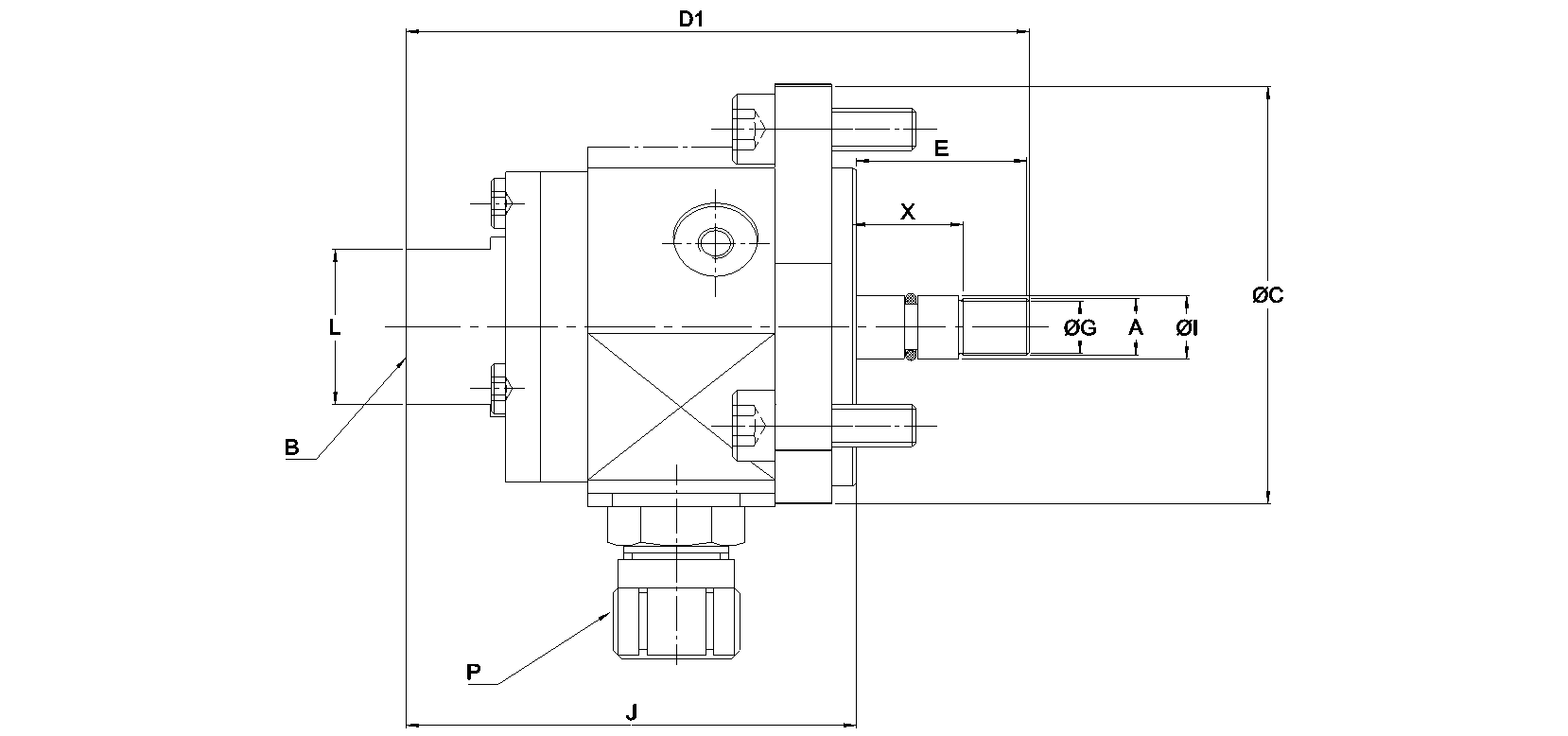

Dimensões
A
M8x0.5 LHM8x0.5 LH
B
G 3/8"-19G 3/8"-19
C
59,1 mm2,327 "
D1
88,3 mm3,476 "
E
24 mm0,945 "
G
4,2 mm0,165 "
I
9,022 mm0,355 "
J
63,8 mm2,512 "
L
22 mm0,866 "
P
M5x0.8M5x0.8
X
21,5 mm0,846 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M8x0.5 LH M8x0.5 LH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
24,3 l/min6,4 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
476 l/min16,8 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
