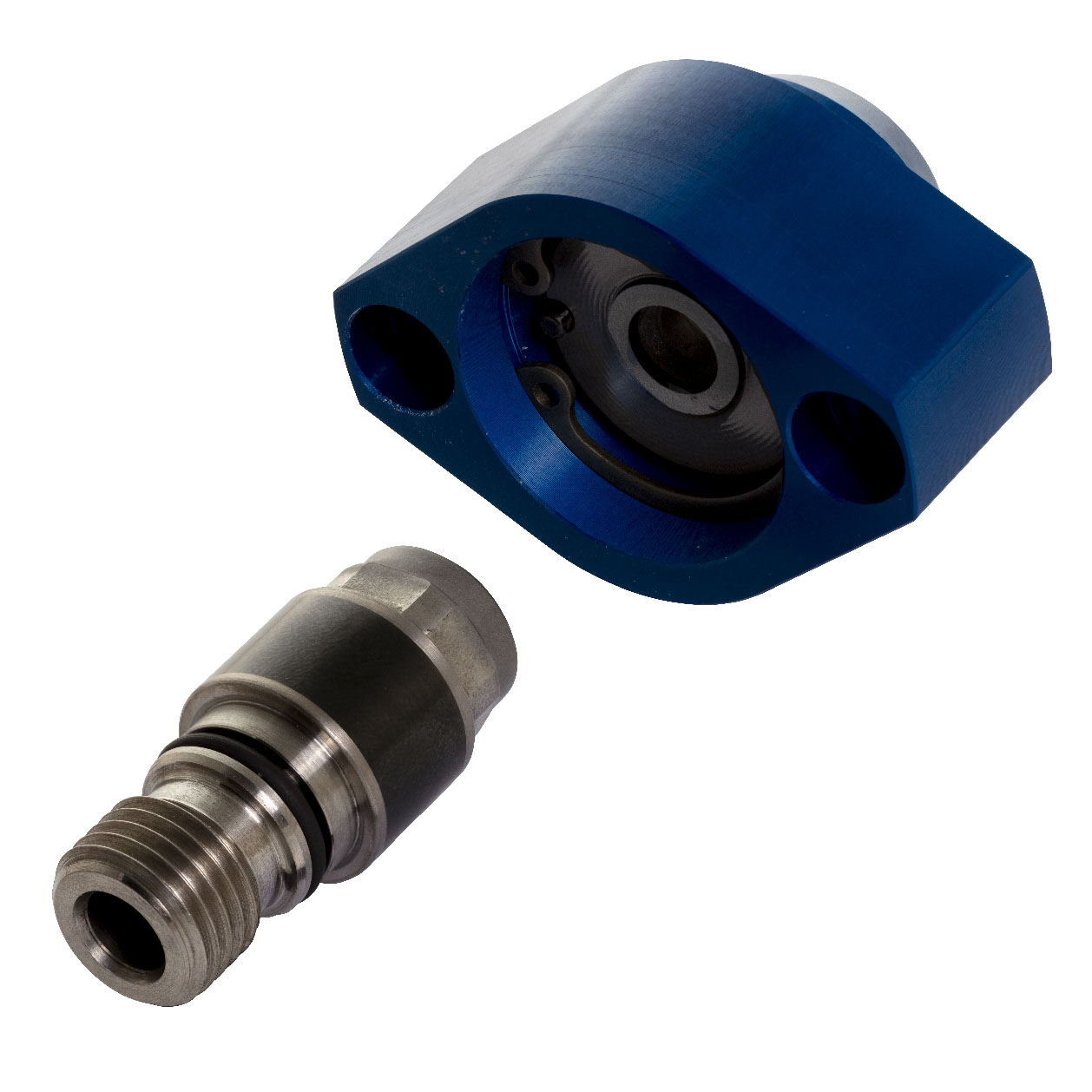

Union, Bearingless Pop-Off, M14x1.5 LH, 15 mm pilot
1121-269-851
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O curso de abertura pop-off ultra-curto de 0,1 mm restringe a drenagem do fluido refrigerante de usinagem residual durante a troca da ferramenta
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

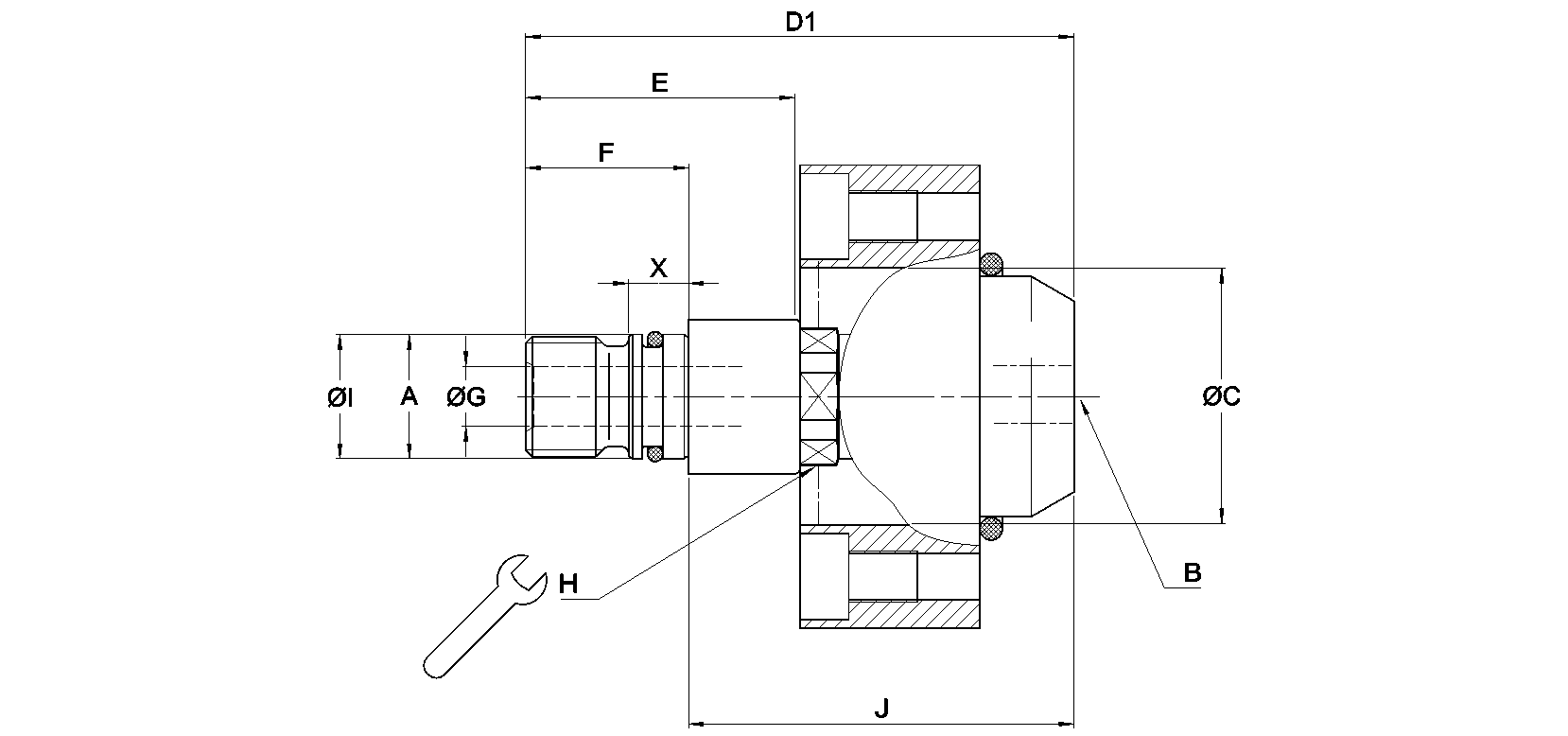

Dimensões
A
M14x1.5 LHM14x1.5 LH
B
27,993 mm1,102 "
C
29,24 mm1,151 "
D1
64 mm2,52 "
E
32 mm1,26 "
F
19 mm0,748 "
G
7 mm0,276 "
H
15 mm0,591 "
I
14,5 mm0,571 "
J
45 mm1,772 "
X
7 mm0,276 "

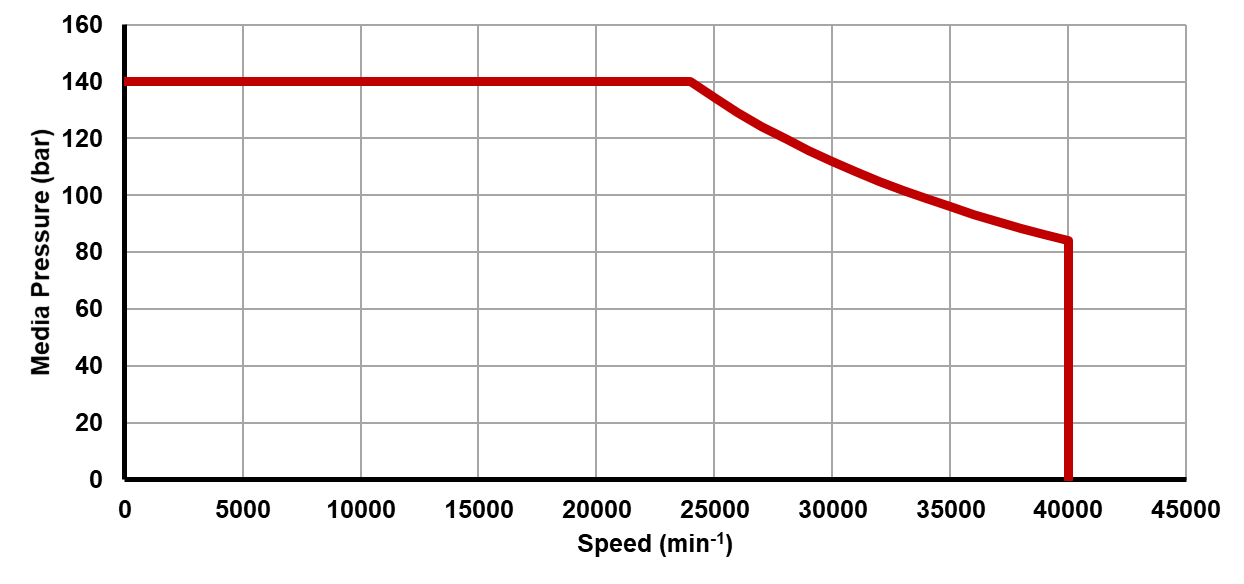

Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Óleo de corte, Quantidade mínima de lubrificante
Conexão de rotor
M14x1.5 LH M14x1.5 LH
Conexão de mangueira
27.993 mm1.102 "
Fluido refrigerante de usinagem Max. Caudal
50 l/min13,2 GPM
Fluido refrigerante de usinagem Max. Pressão
103,4 bar1500 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Óleo de corte Max. Caudal
50 l/min13,2 GPM
Óleo de corte Max. Pressão
103,4 bar1500 psi
Óleo de corte Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
1321 l/min46,6 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Internally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1121-269-851
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
