Union, Bearingless Pop-Off, M12x1.25 LH, 14 mm pilot, 3/8" PT
1121-410-493
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O curso de abertura pop-off ultra-curto de 0,1 mm restringe a drenagem do fluido refrigerante de usinagem residual durante a troca da ferramenta
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M12x1.25 LHM12x1.25 LH
B
3/8"-19 PT3/8"-19 PT
C
54 mm2,126 "
D1
105,1 mm4,138 "
E
40 mm1,575 "
F
17 mm0,669 "
G
5 mm0,197 "
H
18 mm0,709 "
I
14 mm0,551 "
J
88,1 mm3,469 "
L
25,4 mm1 "
P
Non-ThreadedNon-Threaded
X
4,9 mm0,193 "

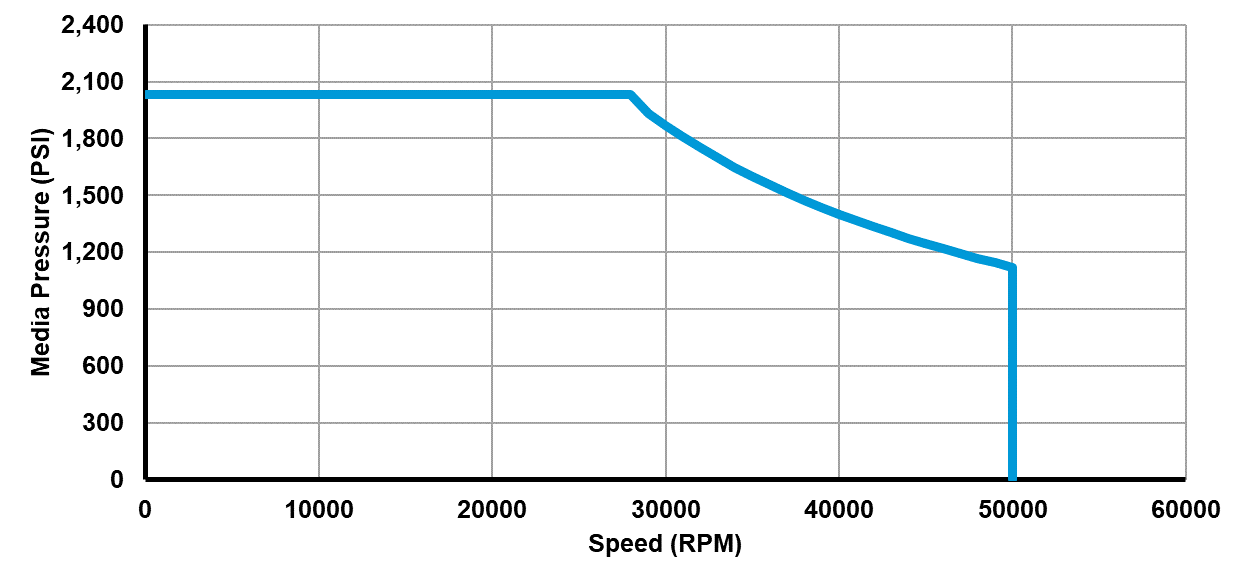

Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M12x1.25 LH M12x1.25 LH
Conexão de mangueira
3/8"-19 PT 3/8"-19 PT
Fluido refrigerante de usinagem Max. Caudal
25,7 l/min6,8 GPM
Fluido refrigerante de usinagem Max. Pressão
140 bar2030 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
674 l/min23,8 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Externally mounted Bearingless unions
Desenho de interface
Interface Control drawing for 1121-410-493
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
